HYDAC FILTER SYSTEMS GMBH
MoWa OLFP-1-T002 4469047 fr lq
5.4 Mesurer ou afficher la pression de retenue/pression
différentielle
Si des mesures de la pression sont effectuées dans un sys-
tème hydraulique, le type de mesure, p. ex. pression de rete-
nue ou pression différentielle ainsi que le point de mesure
sont déterminants comme le montre le graphique suivant.

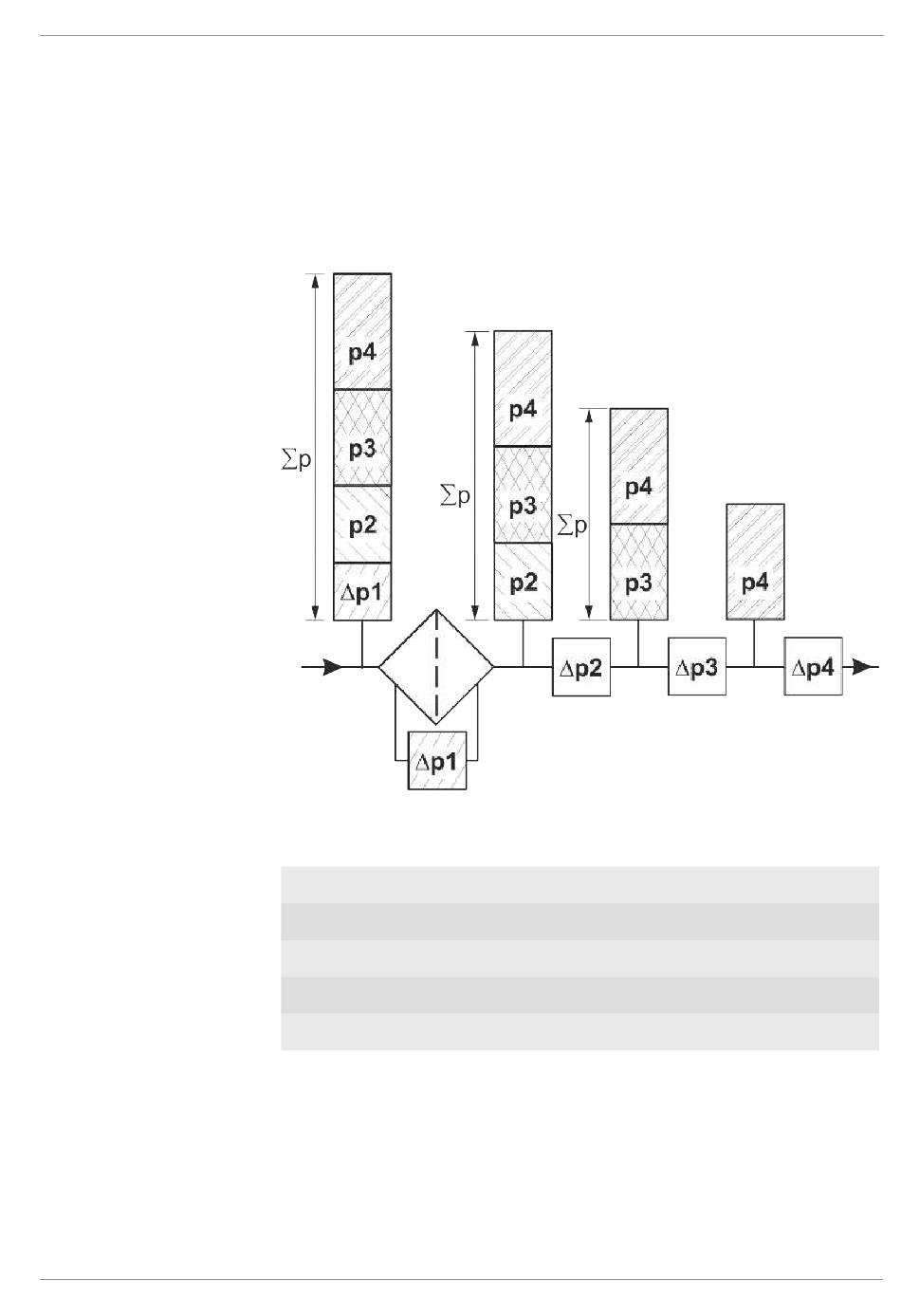

Fig. 15: Mesurer ou afficher la pression de retenue/pression différen-
tielle
∑p = total des pressions
∆p1 = pression différentielle
∆p2 = pression différentielle
∆p3 = pression différentielle
∆p4 = pression différentielle
Dans l'exemple, la pression de retenue sur le premier point de
mesure indique le total des pressions suivantes dans le sys-
tème hydraulique.
Montage/installation | 5
p1 = pression de retenue
p2 = pression de retenue
p3 = pression de retenue
p4 = pression de retenue
39 / 68
