2 Installation

Les contrôleurs ACT365-ACU sont destinés exclusivement à une utilisation en intérieur et doivent être
installés avec un raccordement permanent.
Un dispositif externe de coupure de l'alimentation doit être monté. Avant l'installation, assurez-vous que
l'alimentation électrique du contrôleur est débranchée.
Le raccordement électrique des contrôleurs ACT365 doit être effectué par un électricien qualifié
conformément aux codes locaux/nationaux.
Après avoir installé un contrôleur ACT365, Vanderbilt vous recommande d'installer la perle de ferrite
fournie (un dispositif permettant de réduire les interférences électromagnétiques et fourni dans un sachet
en plastique) autour du câble Ethernet à proximité du connecteur RJ45 afin d'atteindre le niveau souhaité
de compatibilité électromagnétique (CEM).

2.1 ACT365-ACU

2.1.1 Montage

Montez le contrôleur ACT365 directement sur le mur avec les vis fournies.
Le trou de fixation en trou de serrure doit d'abord être vissé sur le mur pour faciliter le montage.
L'appareil doit être installé dans une zone ventilée et accessible après l'installation.
2.1.2 Alimentation électrique

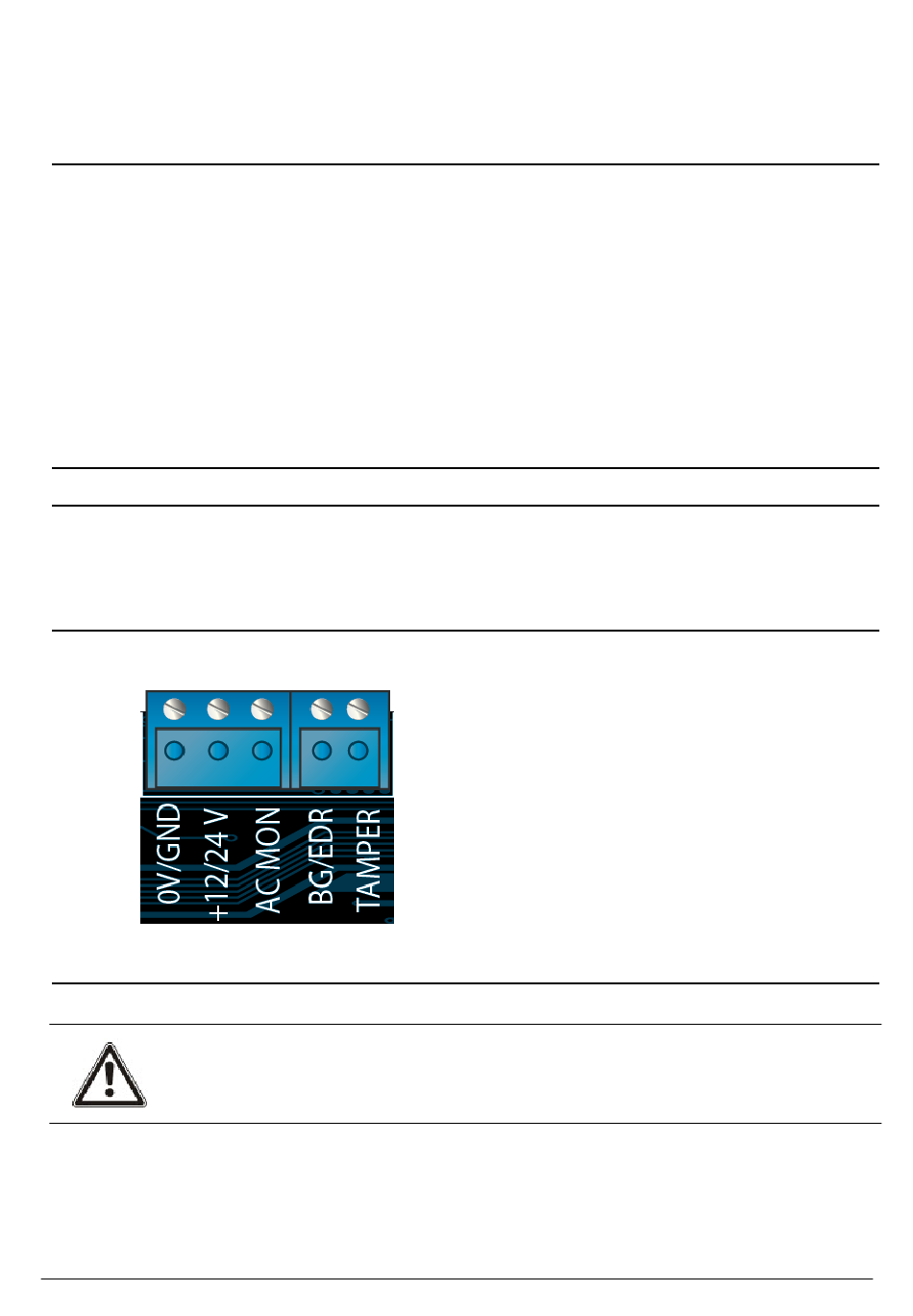

L'ACT365-ACU nécessite une alimentation externe 12 VCC ou 24 VCC. L'alimentation doit être raccordée
aux connexions +12/24V DC (+12/24 VCC) et 0V/GND (0 V/TERRE).

2.2 ACT365-ACU2A

Cet appareil est conçu pour être raccordé en permanence.
Le bloc d'alimentation n'est pas adapté pour une installation en extérieur.
l
L'appareil doit être mis à la terre.
l
Avant l'installation, assurez-vous que le dispositif de coupure est éteint. Le bloc d'alimentation doit être
installé à l'aide d'une boite de dérivation avec un fusible de 3 A dans le respect de toutes les règles de
sécurité applicables à l'application.
