Installation des conduites de gaz (unités
à chauffage au gaz YKD/YKH/DKD/DKH)
Installation des conduites de gaz (à effectuer par
l'installateur)
Il convient de respecter les règles d'installation applicables
aux bâtiments publics : reportez-vous à la brochure dans le
« Journal Offi ciel » n° 1477-1 (pour la France uniquement).
Les tuyaux d'amenée de gaz et la vanne d'arrêt du gaz
doivent être dimensionnés pour garantir la pression
d'alimentation en gaz à l'entrée de l'unité lorsque celle-ci
fonctionne à pleine capacité.
Il est recommandé d'installer un détendeur aussi près que
possible de chaque unité installée.
Les tuyaux doivent être autoporteurs avant la jonction
fi nale au brûleur. Installez un piège à poussière (fi ltre) en
amont du raccord à l'unité.
Recherchez d'éventuelles fuites au niveau des tuyaux de gaz
à l'aide de produits tels que « Typol » ou « 1 000 bulles »
ou encore une méthode équivalente. N'utilisez pas d'eau
savonneuse.
AVERTISSEMENT ! N'utilisez jamais de fl amme pour
rechercher des fuites. Les pressions de gaz requises au
niveau du raccordement d'entrée de l'unité sont indiquées
dans le tableau 24.
ATTENTION ! La tuyauterie ne doit exercer aucune pression
au niveau de la jonction au brûleur.
Le système de chauffage doit être isolé par la vanne d'arrêt
du gaz sur les tuyaux d'amenée de gaz pendant les tests
de pression et ce, dès que la pression dépasse 0,035 bar
(35 mbar). Si une pression supérieure à 0,035 bar est
appliquée à l'entrée de la vanne de gaz, l'unité pourrait
être endommagée.

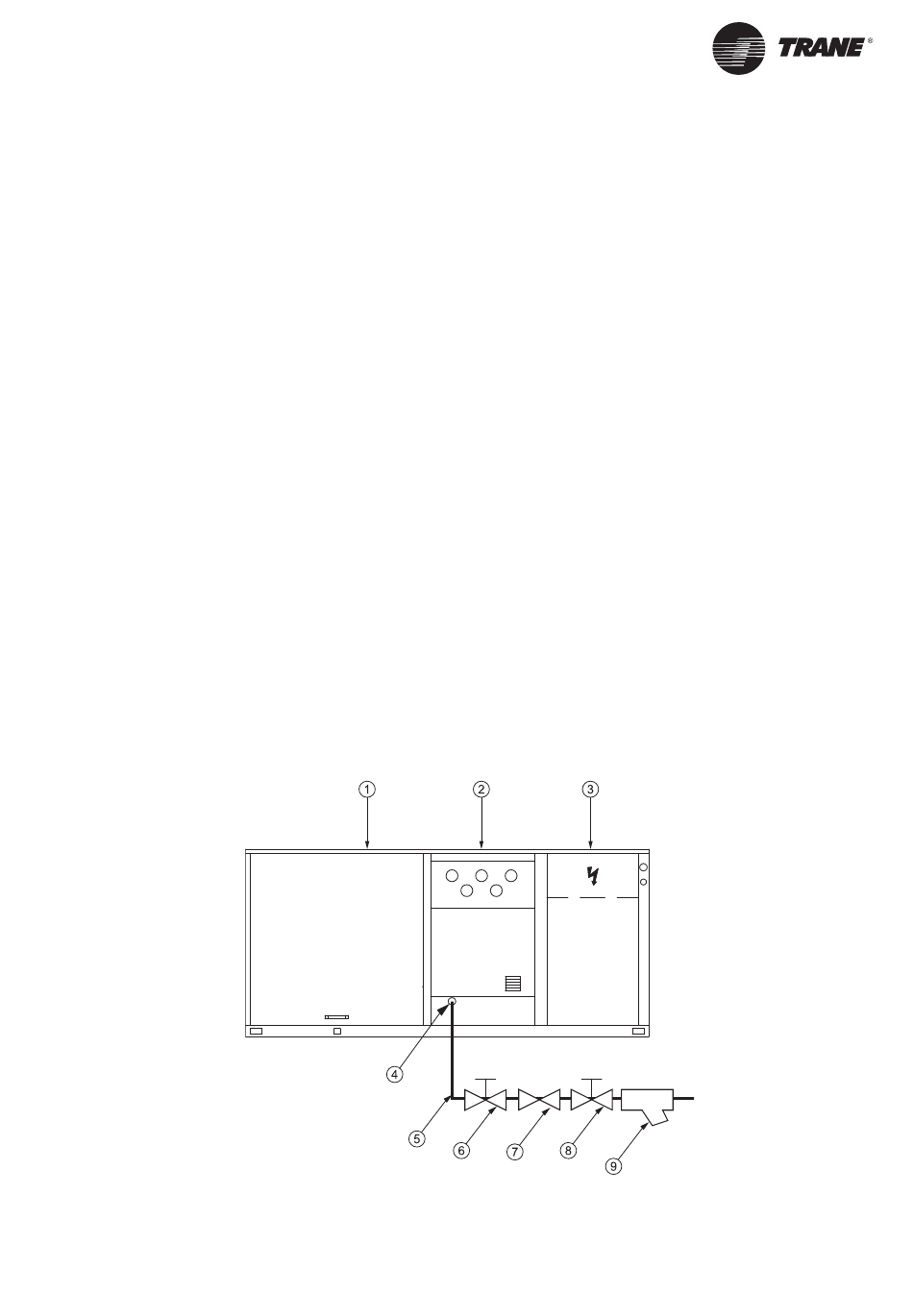

Figure 7 - Réseau de gaines d'amenée de gaz type
1. Section évaporateur
2. Section brûleur
3. Section condenseur
4. Raccord d'amenée de gaz
RT-SVX16J-FR
5. Conduite d'amenée de gaz
6, 8. Vanne d'arrêt (fournie par le client)
7. Détendeur (fourni par le client)
9. Filtre (fourni par le client)
Installation
13
