Installation du transmetteur - Installation directement dans un pipeline
Le transmetteur peut être monté directement dans un tuyau ou une gaine tel que démontré
dans le Schéma 3.
Le tuyau ou la gaine devront avoir un filetage identique à celui du corps du transmetteur. Les
dimensions d'installation sont montrées dans le Schéma 3. Pour une tuyauterie circulaire,
afin d'assurer l'intégrité de l'étanchéité du joint, une bride de montage sera nécessaire sur
la tuyauterie pour fournir une surface de contact plate pour le joint.
1.
Retirez le couvercle de protection (et sa capsule dessicante) de l'embout du
transmetteur.
2.
Installez un joint collé (2) sur la partie filetée du corps du transmetteur.
3.
Vissez le transmetteur dans la tuyauterie (1). Serrez suffisamment jusqu'à
obtenir un joint étanche. (Le couple de serrage dépend du matériau de la
tuyauterie) REMARQUE: Veillez à ne pas trop serrer ou cela pourrait
endommager le filetage de la tuyauterie.

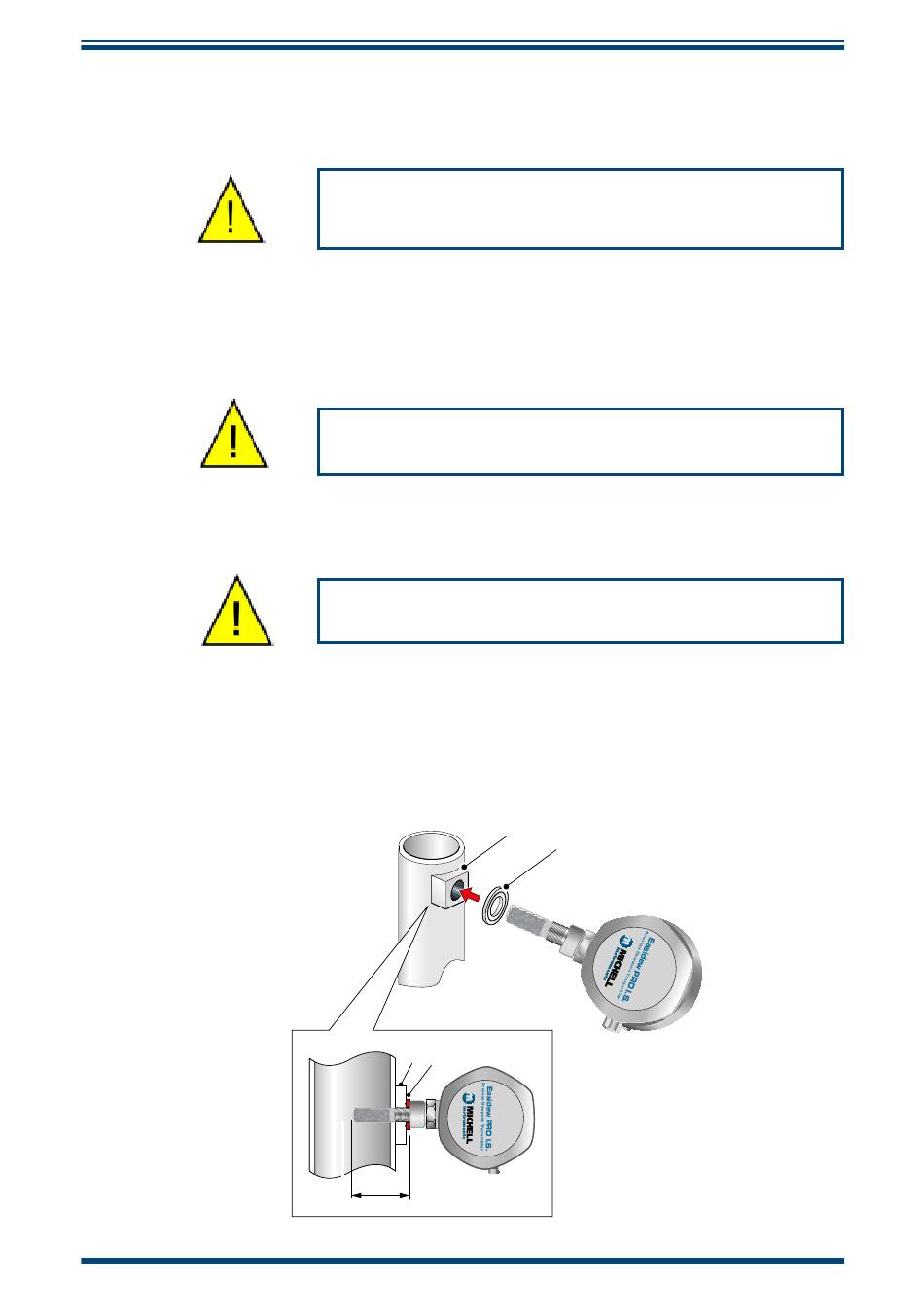

Schéma 3
Michell Instruments
ATTENTION: Ne pas installer le transmetteur trop près
d'une courbe où les condensats du pipeline pourraient
s'accumuler et saturer la sonde.
La procédure suivante doit être réalisée par un personnel
ATTENTION: Le filtre de protection du capteur ne doit
jamais être manipulé avec les doigts.
1 2
48mm
Installation du transmetteur - Tuyauterie ou Gaine
compétent.
1
2
INSTALLATION
5
