Bases De Calcul Douche En Niche À 1 Vantail - Vitris Aquant 40 Notice De Montage

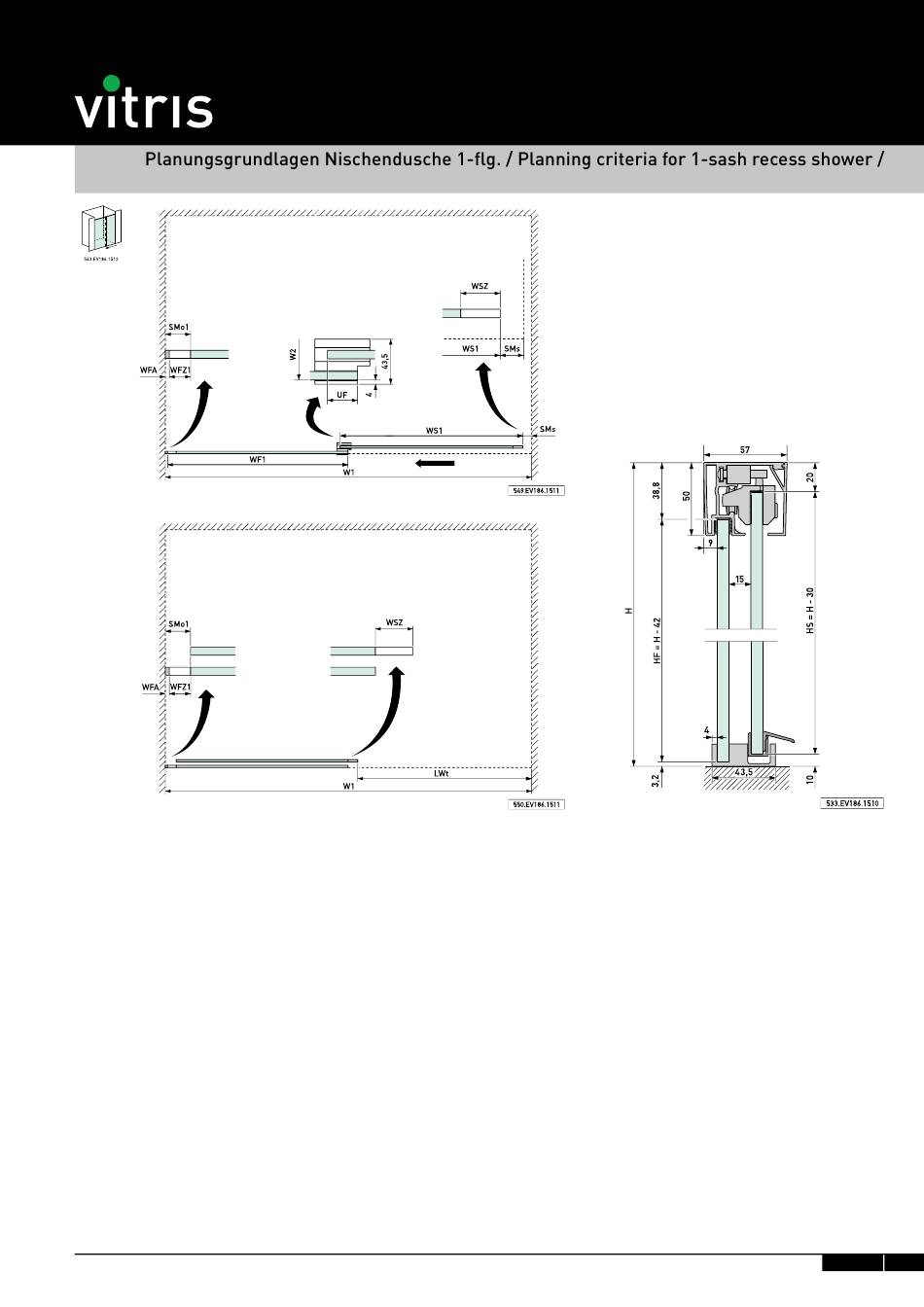

Legende/Legend/Légende
W1 = Systembreite Seite 1
H = Systemhöhe
LS1 = Länge Laufschiene/
Blende 1
LWt = Lichte Weite bei
geöffneten Türen
WS1 = Glasbreite Schiebefl ügel 1
mit Griff
WSZ = Zusatzbreite Schiebefl ügel
für Griff
HS1 = Glashöhe Schiebefl ügel 1
WF1 = Glasbreite Festfl ügel 1
WFA = Abzugsmaß Festfl ügel für
Wandbefestigung
WFZ1 = Zusatzbreite Festfl ügel 1
HF1 = Glashöhe Festfl ügel 1
ÜF = Überlappung Schiebefl ügel
zu Festfl ügel
SMs = Spaltmaß schließseitig
SMo1 = Spaltmaß öffnungsseitig
Schiebefl ügel 1
system width side 1 largeur du système côté 1
system height hauteur du système
length of track profi le/ longueur du rail de roule-
cover profi le 1 ment/capot 1
clearance with opened largeur libre de passage
doors (portes ouvertes)
glass width of sliding largeur du vantail coulissant
sash 1 with handle 1 avec poignée
additional width of sliding largeur supplémentaire
sash for handle pour vantail coulissant avec
poignée
glass height of sliding hauteur du vantail coulissant 1
sash 1
glass width of fi xed largeur du vantail fi xe 1
sash 1
allowance for fi xed sash dimension à déduire du van-
for wall attachment tail fi xe pour fi xation murale
additional width of fi xed largeur supplémentaire pour
sash 1 vantail fi xe 1
glass height of fi xed hauteur du vantail fi xe 1
sash 1
overlap between sliding chevauchement du vantail
sash and fi xed sash coulissant sur le vantail fi xe
gap dimension on the dimension d'écartement
closing side côté fermeture
gap dimension on the dimension d'écartement
opening side of sliding côté ouverture du vantail
sash 1 coulissant 1
Montageanleitung 11.2.1 / Installation instructions 11.2.1 / Notice de montage 11.2.1
Bases de calcul douche en niche à 1 vantail
Formeln/Formulas/Formules
WS1 = (W1 – WFA – WFZ1 + WSZ + UF – SMs) / 2
WF1 = WS1 – WSZ + WFZ1
HS = H – 30
HF = H – 42
SMo1 = WFZ1 + WFA
LS1 = W1
LWt = W1 – WFA – WF1 – WSZ
Bedingungen/Requirements/Conditions requises
H £ 2500 mm
W1 £ 2400 mm
WS1 ³ 380 mm
WS1 £ 900 mm
Bitte beachten Sie den Profi l- und Glasmaßrechner auf unserer
Homepage www.willach.com unter vitris, Glasschiebetürbeschläge
für Duschen, im Bereich Downloads.
Please refer to the „Profi le and Glass Dimension Calculator" plan-
ning tool available at www.willach.com and go to „Vitris", „Glass
sliding door fi ttings for showers" in the „Downloads" area.
Veuillez observer le calculateur de dimensions des profi lés et des
vantaux sur la version anglaise de notre site web www.willach.com,
sous „Vitris", „Glass sliding door fi ttings for showers", „Down-
loads".
Aquant 40
04/2019 7
