3c - Raccordement de l'amplificateur (versions modulaires seulement)

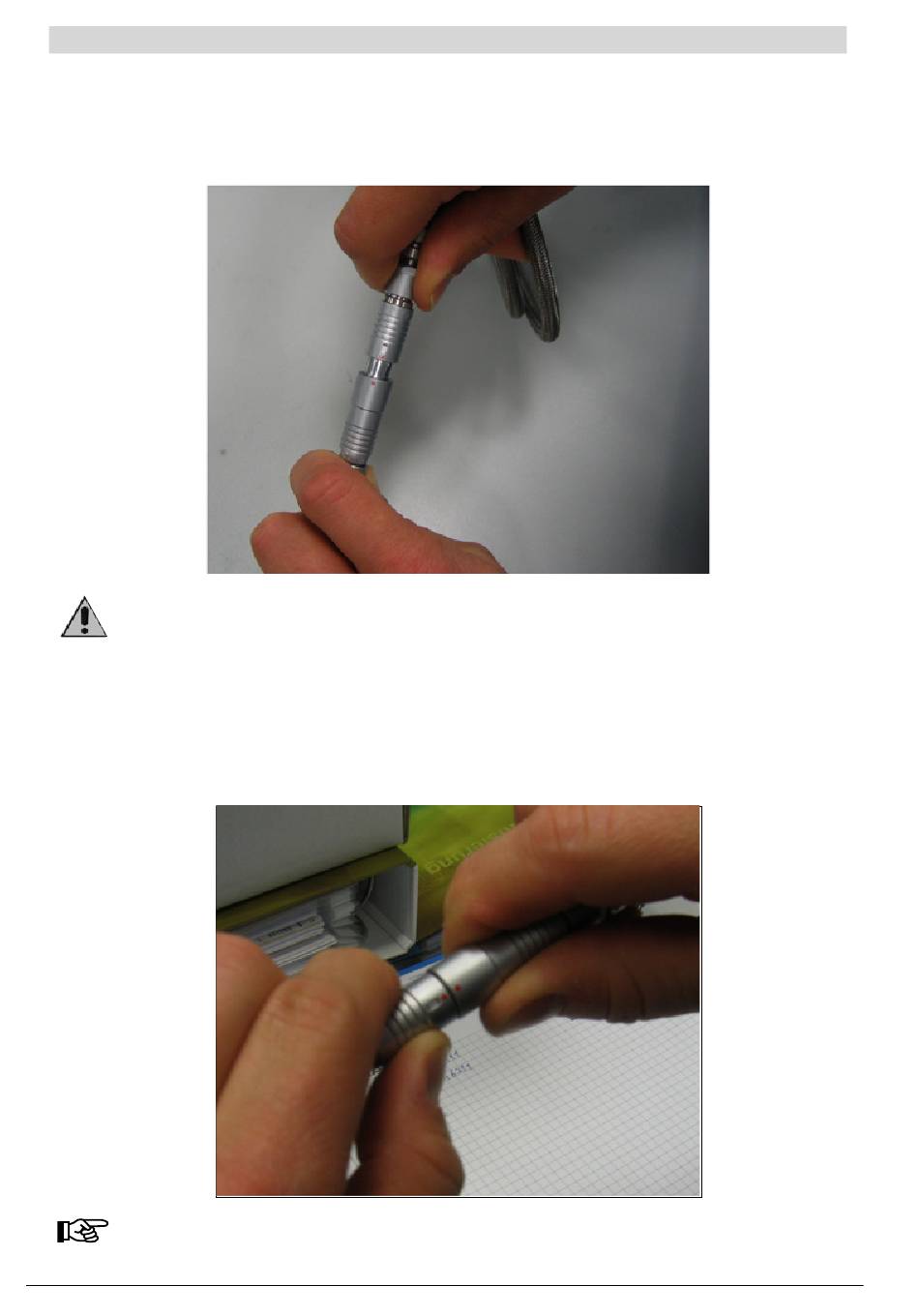

L'électronique doit être raccordée au capteur primaire en alignant les deux points rouges sur chaque con-
necteur.
Veiller à ne pas forcer les deux connecteurs : vérifier soigneusement l'alignement des deux points rouges.
Fixer la gaine flexible à la machine. Veiller à ne pas fixer la gaine à des parties soumises à des
températures supérieures à 220 °C.
Visser le connecteur du câble de connexion à l'électronique et mettre le capteur sous tension.
Attendre 60 secondes avant de mettre le capteur en marche.
Pour débrancher l'électronique du capteur primaire, saisir les deux connecteurs dans la zone proche des
deux points rouges et ne pas forcer la déconnexion.
REMARQUE:
Dans les versions modulaire, le désaccouplement entre le primaire et l'électronique N'EST PAS
permis.
