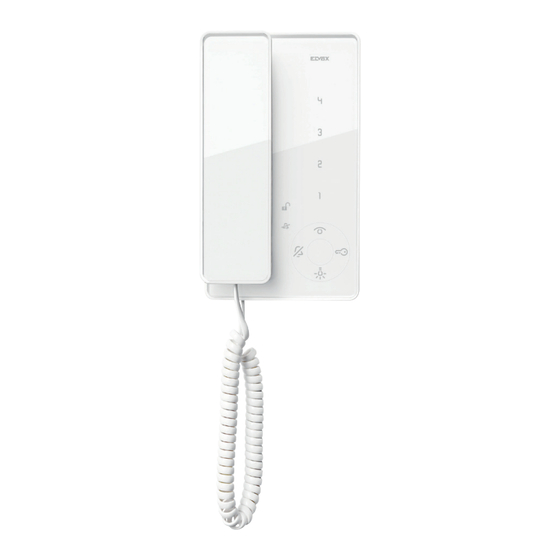

- Page 1 Manuel de l'utilisateur 7509, 7509/D Interphone Tab avec combiné...
- Page 2 7509 - 7509/D Tab...
-
Page 3: Table Des Matières
7509 - 7509/D Tab Sommaire • Description ................................• Fonction des touches (Vue de face) ......................... 5 • Signalisations (Vue de face) ..........................6 • Fonctionnement ..............................7 • Réponse à un appel ............................7 • Recevoir un appel palier ........................... 7 •... -
Page 4: Description
Fonction audiofréquence pour prothèses auditives - Téléboucle (uniquement pour l’art. 7509/D) Le poste intérieur est adapté aux porteurs de prothèses auditives. Pour le fonctionnement de la prothèse auditive, consulter le mode d'emploi de cet appareil. La présence d'objets métalliques ou d'appareils électroniques peut compromettre la qualité de la réception... -
Page 5: Fonction Des Touches (Vue De Face)
7509 - 7509/D Tab Fonction des touches (Vue de face) TOUCHE DESCRIPTION Auto-allumage : pour l’auto-insertion/auto-allumage de l’interphone (par défaut vers le poste extérieur Maître). Exclusion de la sonnerie : Désactiver/Activer la sonnerie. Au cours d’un appel, elle désactive la sonnerie pour l’appel en cours et pour tous les appels suivants. -
Page 6: Signalisations (Vue De Face)
7509 - 7509/D Tab Signalisations (Vue de face) DESCRIPTION En fonctionnement normal : - Clignotante : indique que l’interphone reçoit un appel entrant. - Allumée : exclusion de la sonnerie. Configuré avec SaveProg : - Appels manqués : lumière clignotante (1 s éteinte, 9 s allumée, cycle de 10 s). -
Page 7: Fonctionnement
7509 - 7509/D Tab Fonctionnement L’interphone Tab 7509 permet de recevoir des appels provenant de postes intérieurs, postes extérieurs et du standard de conciergerie. Il peut également effectuer l'auto-allumage du poste extérieur, des appels intercommunicants vers des postes intérieurs et le standard de conciergerie. Il permet de répondre aux appels et/ou d’ouvrir la gâche du poste extérieur à partir de la touche dédiée. -
Page 8: Auto-Allumage
7509 - 7509/D Tab Auto-allumage - Auto-allumage avec touche dédiée (touche ) : pour obtenir l’auto-allumage et communiquer avec le poste extérieur maître, décrocher le combiné et appuyer un court instant sur la touche pour obtenir la communication. Raccrocher pour terminer la communication. -
Page 9: Alerte
7509 - 7509/D Tab Alerte Le poste intérieur, en combinaison avec le standard de conciergerie 40510, crée un système permettant d'envoyer une notification au standardiste, même si le bus Due Fili est occupé. Contrairement à d'autres postes intérieurs, il est possible d'utiliser uniquement les deux bornes FP-M comme entrée à... -
Page 10: Configurations Utilisateur
PALIER (en utilisant exclusivement le module d’interface poussoir Art. 6120 ou le poussoir d’appel palier Vimar xx577). Remarque : Dans le cas d’un appel palier à travers le poussoir directement relié aux bornes FP et M de l’interphone, il est possible de modifier la sonnerie uniquement à... -
Page 11: Configurations Installateur
7509 - 7509/D Tab Configurations Installateur Les configurations de base de l’interphone sont les suivantes : - Configuration de l’identifiant ID, à effectuer sur l’interphone qui reçoit l'appel séparément ou sur le premier poste intérieur d'un groupe de postes intérieurs pouvant recevoir un appel simultané (interphone/portier-vidéo principal). -
Page 12: Configuration De L'identifiant Id
7509 - 7509/D Tab Configuration de l'identifiant ID L'identifiant doit être configuré au moyen d’un poste extérieur principal (MAÎTRE), présent dans le système et déjà configuré. L'interphone est livré sans identifiant associé. Pour le vérifier, appuyer sur la touche gâche. L'interphone émet un triple signal sonore (trois bip). - Page 13 7509 - 7509/D Tab Procédure de configuration en « Modalité Standard » 1. Soulever et porter le combiné à l'oreille. 2. Appuyer simultanément sur les touches et garder le doigt dessus jusqu'à ce que la led commence à clignoter. 3. Relâcher les touches.
-
Page 14: Configuration Code D'identification Id Secondaire
7509 - 7509/D Tab Configuration code d’identification ID secondaire Laconfiguration du code d'identification secondaire n'est requise que pour faire sonner simultanément plus d'un poste intérieur avec le même poussoir ou code d'appel. Les postes intérieurs qui doivent sonner simultanément sont associés au même groupe. - Page 15 7509 - 7509/D Tab Procédure de configuration en « Modalité Standard » 1. Soulever et porter le combiné à l'oreille. 2. Appuyer simultanément sur les touches et garder le doigt dessus jusqu'à ce que la led commence à clignoter. 3. Relâcher les touches.
-
Page 16: Configuration Des Touches - Procédure De Configuration Des Touches Pour Appels Intercommunicants
7509 - 7509/D Tab Configuration des touches Procédure de configuration des touches pour appels intercommunicants( , , , , Procédure de configuration (Modalité « Simplifiée ») : Soulever et porter le combiné à l'oreille pour entendre les suivis sonores que l'interphone émet durant la configuration. -
Page 17: Réinitialisation De La Configuration Par Défaut Pour Chaque Touche 17
7509 - 7509/D Tab Réinitialisation de la configuration par défaut pour chaque touche 17 ( , , , , Procédure de configuration (Modalité « Simplifiée » 1) : Soulever et porter le combiné à l'oreille pour entendre les suivis sonores que l'interphone émet durant la configuration. - Page 18 7509 - 7509/D Tab Procédure de configuration (Modalité « Simplifiée » 2) 1. Appuyer et garder le doigt au moins 6 secondes sur la touche à reconfigurer sur la valeur d’usine. Le poste intérieur émet un « bip » (aigu) au bout de 6 secondes.
- Page 19 7509 - 7509/D Tab Procédure de configuration en « Modalité Standard » 1. Soulever et porter le combiné à l'oreille. 2. Appuyer simultanément sur les touches et garder le doigt dessus jusqu'à ce que la led commence à clignoter. 3. Relâcher les touches 4.
-
Page 20: Configuration D'une Touche Pour L'auto-Insertion / Auto-Allumage Vers Un Poste Extérieur Spécifique
7509 - 7509/D Tab Configuration d’une touche pour l’auto-insertion / auto-allumage vers un poste extérieur spécifique ( , , , , (fonction différente de l'auto-allumage validée par la touche Procédure de configuration (Modalité « Simplifiée ») : Soulever et porter le combiné à l'oreille pour entendre les suivis sonores que l'interphone émet durant la configuration. -
Page 21: Configuration D'une Touche Pour L'ouverture Gâche D'un Poste Extérieur Spécifique
7509 - 7509/D Tab Configuration d’une touche pour l’ouverture gâche d’un poste extérieur spécifique( , , , , Procédure de configuration (Modalité « Simplifiée ») : Soulever et porter le combiné à l'oreille pour entendre les suivis sonores que l'interphone émet durant la configuration. -
Page 22: Rétablissement Des Données Par Défaut (Suppression Totale Des Configurations)
7509 - 7509/D Tab Rétablissement des données par défaut (Suppression totale des configurations) Procédure de configuration (Modalité « Simplifiée ») : Soulever et porter le combiné à l'oreille pour entendre les suivis sonores que l'interphone émet durant la configuration. 1. Appuyer 6 secondes sur la touche gâche «... - Page 23 7509 - 7509/D Tab Procédure de configuration en « Modalité Standard » 1) Soulever et porter le combiné à l'oreille. 2) Appuyer simultanément sur les touches de l’interphone à configurer (appelant) et garder le doigt dessus jusqu'à ce que la led commence à...
- Page 24 Ne pas ouvrir ni modifier l’appareil. En cas de panne, s'adresser à un technicien spécialisé. Maintenance Nettoyer avec un chiffon doux. Ne pas verser d'eau sur l'appareil et n'utiliser aucun produit chimique. • Pour de plus amples informations : www.vimar.com...
- Page 25 7509 - 7509/D Tab...
- Page 26 Viale Vicenza, 14 36063 Marostica VI - Italy 49400983D0_MU_FR_7509 00 2111 www.vimar.com...
