Fonctionnement

Avec une pression suffisante, le fonctionnement du système
OneFlow est complètement automatique. Un fonctionnement
®
fiable requiert uniquement une surveillance de la pression de sor-
tie, un remplacement régulier des filtres et l'enregistrement des
dates d'entretien.

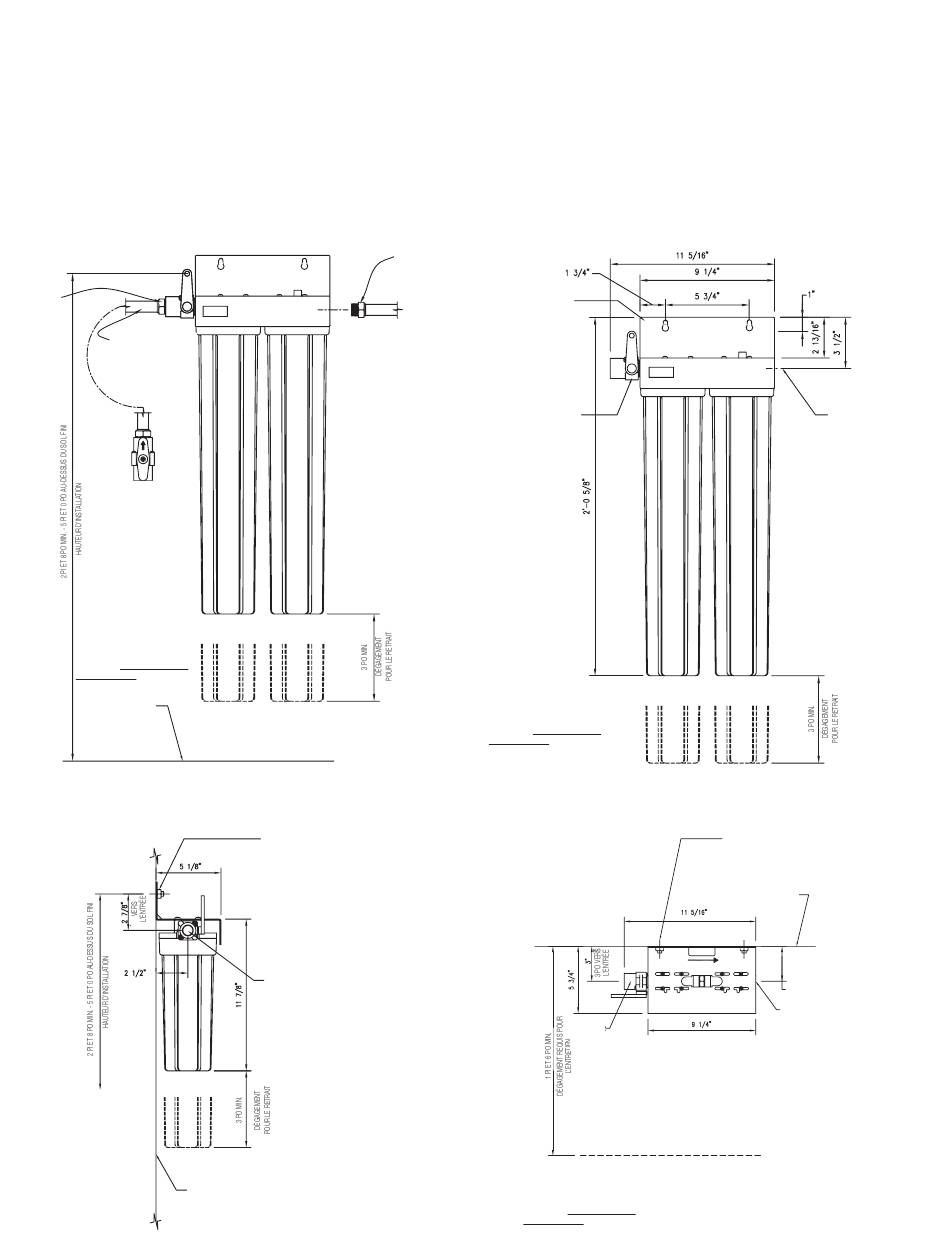

Schémas d'installation et dimensions
ADAPTATEUR
D'1/2 PO MPT
REQUIS POUR
L'ENTRÉE FPT.
TUYAU D'1/2 PO OU TUYAUTE-
RIE À BOISSONS RENFORCÉ
FLEXIBLE D'1/2 PO DE DIA. INT.
À PARTIR DE L'ARRIVÉE D'EAU
MUNICIPALE CHLORÉE.
ALIMENTATION
EN EAU
INSTALLATION - MIN. - RO-
BINET À BILLE À PASSAGE
INTÉGRAL D'1/2 PO AVEC
RACCORD
D'ENTRÉE D'1/2 PO FTP.
(ROBINET NON INCLUS)
PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L'UNITÉ DE FILTRATION DE L'EAU DOIT ÊTRE
INSTALLÉE SUR L'ALIMENTATION EN EAU
FROIDE UNIQUEMENT.
LIGNE DU SOL
MUR
ADAPTATEUR D'1/2
PO MPT REQUIS
POUR
LA SORTIE FPT.
INSTALLER UNE TUYAUTE-
RIE APPROPRIÉE SUR
L'ÉQUIPEMENT POUR
L'EAU FILTRÉE ET L'EAU
TRAITÉE.
REMARQUE : NE PAS
MONTER LE FILTRE
DERRIÈRE
LA MACHINE À GLA-
ÇONS OU D'AUTRES
APPAREILS POUVANT
BLOQUER
L'ACCÈS POUR L'EN-
TRETIEN DU SYSTÈME
DE FILTRATION.
MONTER SUR DES
POTEAUX DE CLOISON OU
DES PANNEAUX MURAUX
SOLIDES. NE PAS MONTER
SUR DES PANNEAUX DE
PLÂTRE OU DE GYPSE NON
SOUTENUS.
RACCORD D'ENTRÉE DU
ROBINET À BILLE À PASSAGE
INTÉGRAL D'1/2 PO VERS ALI-
MENTATION EN EAU FROIDE
MONTER SUR DES
POTEAUX DE CLOISON OU
DES PANNEAUX MURAUX
SOLIDES. NE PAS MONTER
SUR DES PANNEAUX DE
PLÂTRE OU DE GYPSE
NON SOUTENUS.
ROBINET À BILLE À PASSAGE
INTÉGRAL D'1/2 PO AVEC
RACCORD D'ENTRÉE D'1/2 PO
À PARTIR DE L'ALIMENTATION
EN EAU DU BÂTIMENT.
PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L'UNITÉ DE FILTRATION DE L'EAU DOIT ÊTRE
INSTALLÉE SUR L'ALIMENTATION EN EAU
FROIDE UNIQUEMENT.
DE L'ALIMEN-
TATION EN EAU
(ENTRÉE)
PRESSION MAX. : 125 psi
TEMPÉRATURE MAX. : 38 °C (100 °F)
L'UNITÉ DE FILTRATION DE L'EAU DOIT ÊTRE
INSTALLÉE SUR L'ALIMENTATION EN EAU
FROIDE UNIQUEMENT.
20
RACCORD DE SORTIE
D'1/2 PO FTP VERS
L'ÉQUIPEMENT.
MONTER SUR DES POTEAUX DE
CLOISON OU DES PANNEAUX
MURAUX SOLIDES. NE PAS
MONTER SUR DES PANNEAUX
DE PLÂTRE OU DE GYPSE NON
SOUTENUS.
MUR
Direction du débit
Direction of Flow
3 PO VERS
LA SORTIE
VERS
L'ÉQUIPEMENT
(SORTIE)
