LED-SEVEN - Effet DMX à LED TRI 3W RVB projetant 7 faisceaux
4-3 - Fonctionnement avec la télécommande EASY - 2 (en option)
La télécommande EASY-2 est simple d'utilisation, facile à installer et peut piloter jusqu'à 4 appareils synchronisés
en mode Maître/Esclave.
Branchez votre télécommande dans le châssis jack 6.35 du projecteur maître, repérez «Remote Control» puis
reliez les autres appareils via les fiches XLR comme pour un câblage DMX classique. Grâce à cette télécommande
vous pouvez accéder aux différentes fonctions suivantes : black-out, strobe/next, et fast/slow.
STAND - BY
FONCTION
MODE
4-4 - Assignation DMX.
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les
fiches XLR.

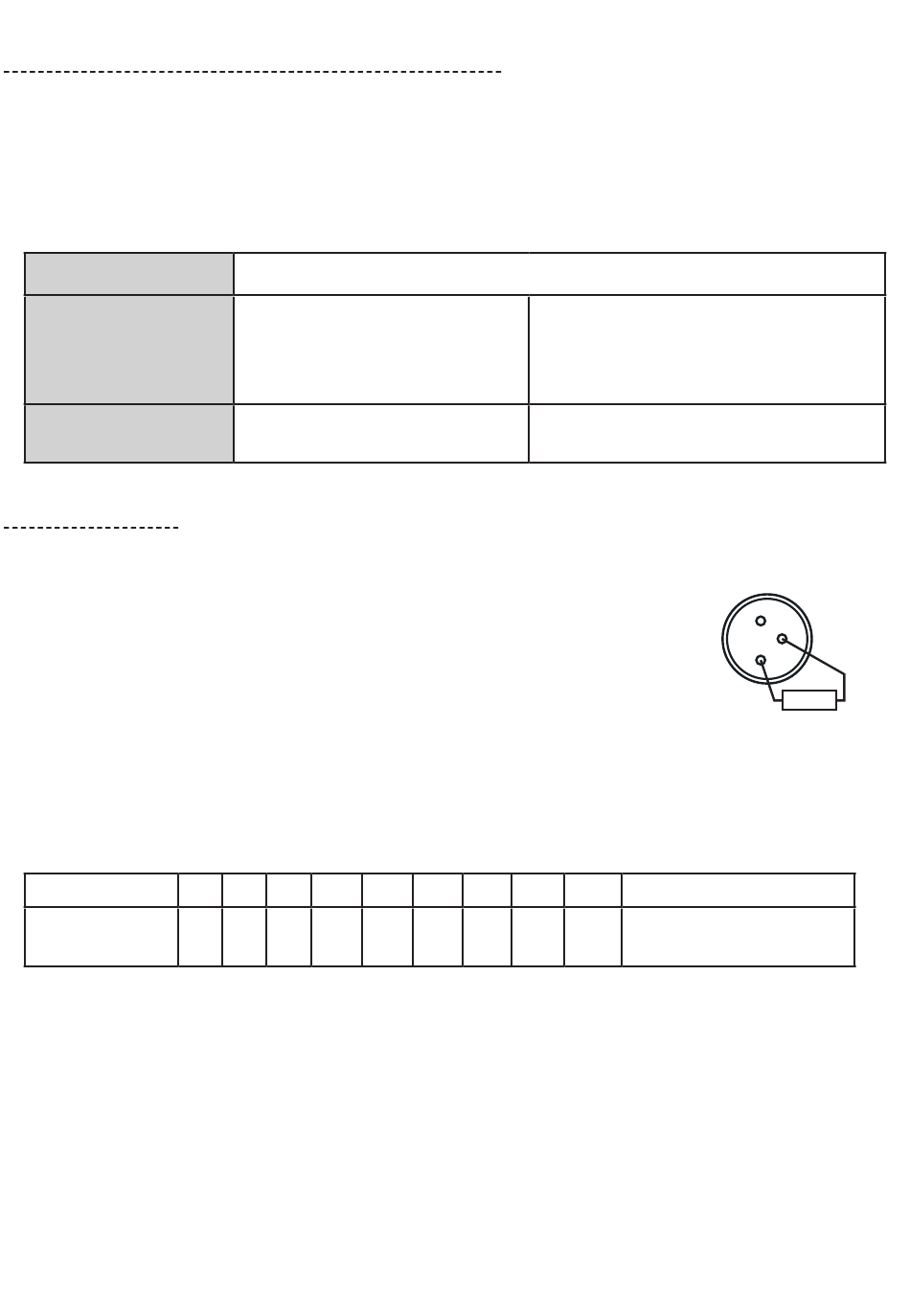

Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé
d'utiliser un circuit bouchon (Résistance de 120 Ohm entre les bornes 2 et 3 d'une fiche
XLR).
Chaque appareil doit avoir une adresse programmée pour recevoir les informations
envoyées par la télécommande DMX. L'adresse peut se situer entre 0 - 511.
Paramétrez vos dipswitches 1 à 9 pour que tous vos appareils reçoivent le signal DMX, le dipswitch 10 devant
rester sur off. Referez vous au tableau ci-dessous pour connaître les correspondances entre les adresses DMX et
le code binaire des dipswitches.
Dipswitches
Valeur décimale 1
Exemples :
Adresse 5 : enclenchez les dipswitches #1 et #3 (valeur 1+4=5)
Adresse 9 : enclenchez les dipswitches #1 et #4 ( valeur 1+8=9)
Si vous voulez que deux appareils fonctionnent de la même façon, vous pouvez paramétrer les dipswitches pour
les deux appareils sur la même adresse.
Page 6
Black-out
1 : Strobe synchronisé
2 : Strobe à 4 couleurs.
3 : Strobe mode musical.
Strobe
La LED est éteinte
#1
#2
#3
#4
2
4
8
Mode Verrouillage
La LED est allumée.
#5
#6
#7
#8
16
32
64
128 256
#9
#10
Programme pour une
chaîne de 4 projecteurs
1
3
2
R
120 Ω 1/4W
