Produktinformationen

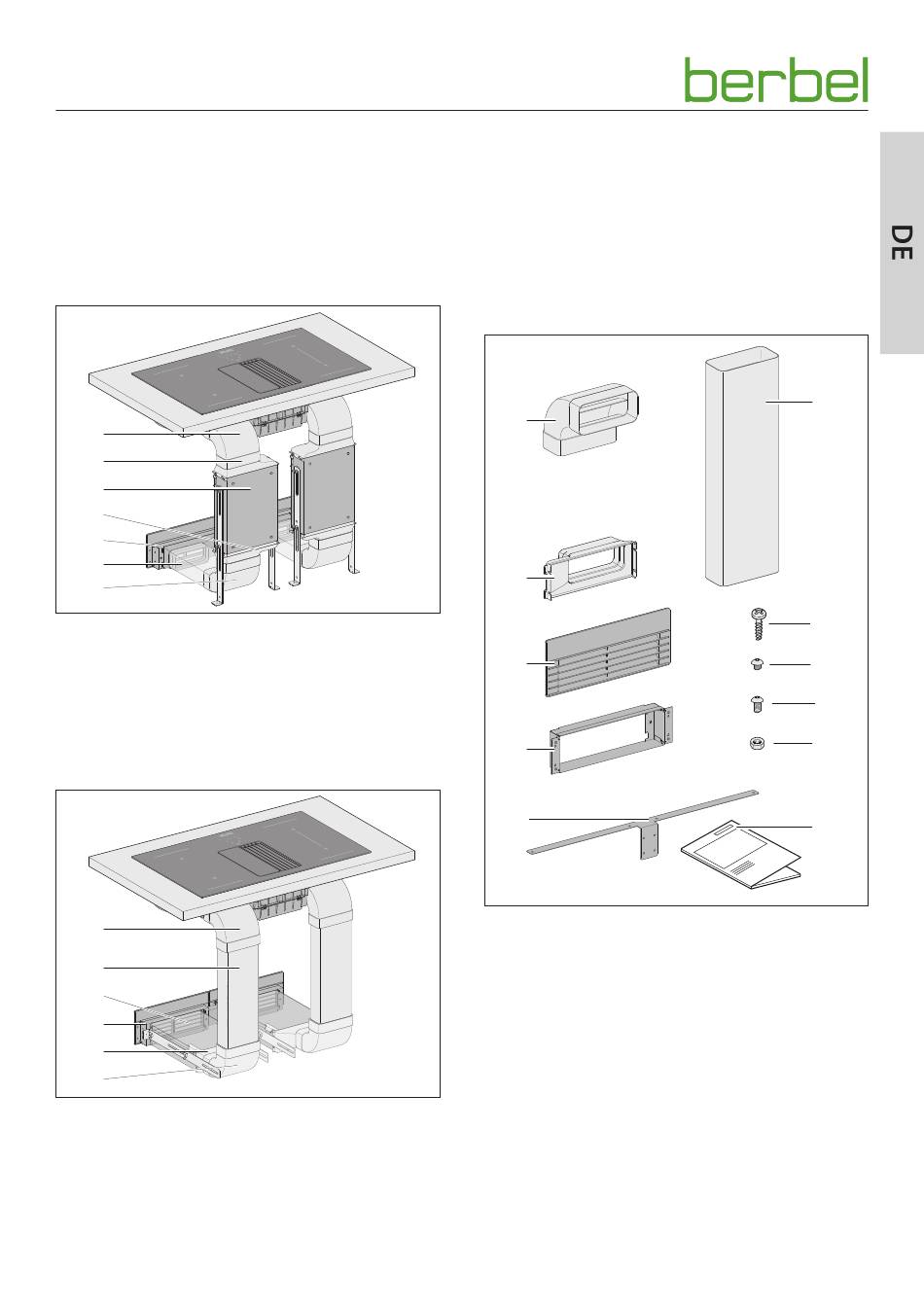

2. Produktinformationen
2.1

Einbauvarianten

2.1.1 Geführte Umluft, Umluftfilter stehend
A
B
C
B
D
E
A
A Rohrbogen
B Übergangsstück
C Umluftfilter
D Ausblasgitter mit Halterung
E Flachkanal
2.1.2 Geführte Umluft, Umluftfilter liegend
A
B
C
D
E
A
A Rohrbogen
B Flachkanal
C Umluftfilter
D Ausblasgitter mit Halterung
E Übergangsstück
6004007_0 – 22.02.2018
Diese Anleitung zeigt den Einbau mit Verbinder zwischen
den Halterungen für die Ausblasgitter, d. h. der Luftaustritt
verläuft parallel.
Alternativ kann der Luftaustritt getrennt voneinander
erfolgen (z. B. auf verschiedenen Seiten). Die Halterungen
für die Ausblasgitter werden dann einzeln angebracht,
der Verbinder wird nicht benötigt.
2.2

Lieferumfang

A
C
D
E
F
A 2x Rohrbogen 125 mm, vertikal 90°
B Flachkanal 125 mm, 1000 mm lang
C 4x Übergangsstück
D 2x Ausblasgitter (magnetisch)
E 2x Halterung für Ausblasgitter
F Verbinder zwischen Halterungen für Ausblasgitter
G 8x Rückwandschraube M4x25 zur Befestigung der
Halterungen am Unterschrank
H 8x Linsenschraube M4x4 zur Befestigung vom
Übergangsstück am Umluftfilter
I 16x Linsenflanschkopfschraube M4x8, gewindefurchend
J 4x Mutter M4
K Montageanleitung
B
G
H
I
J
K
5
