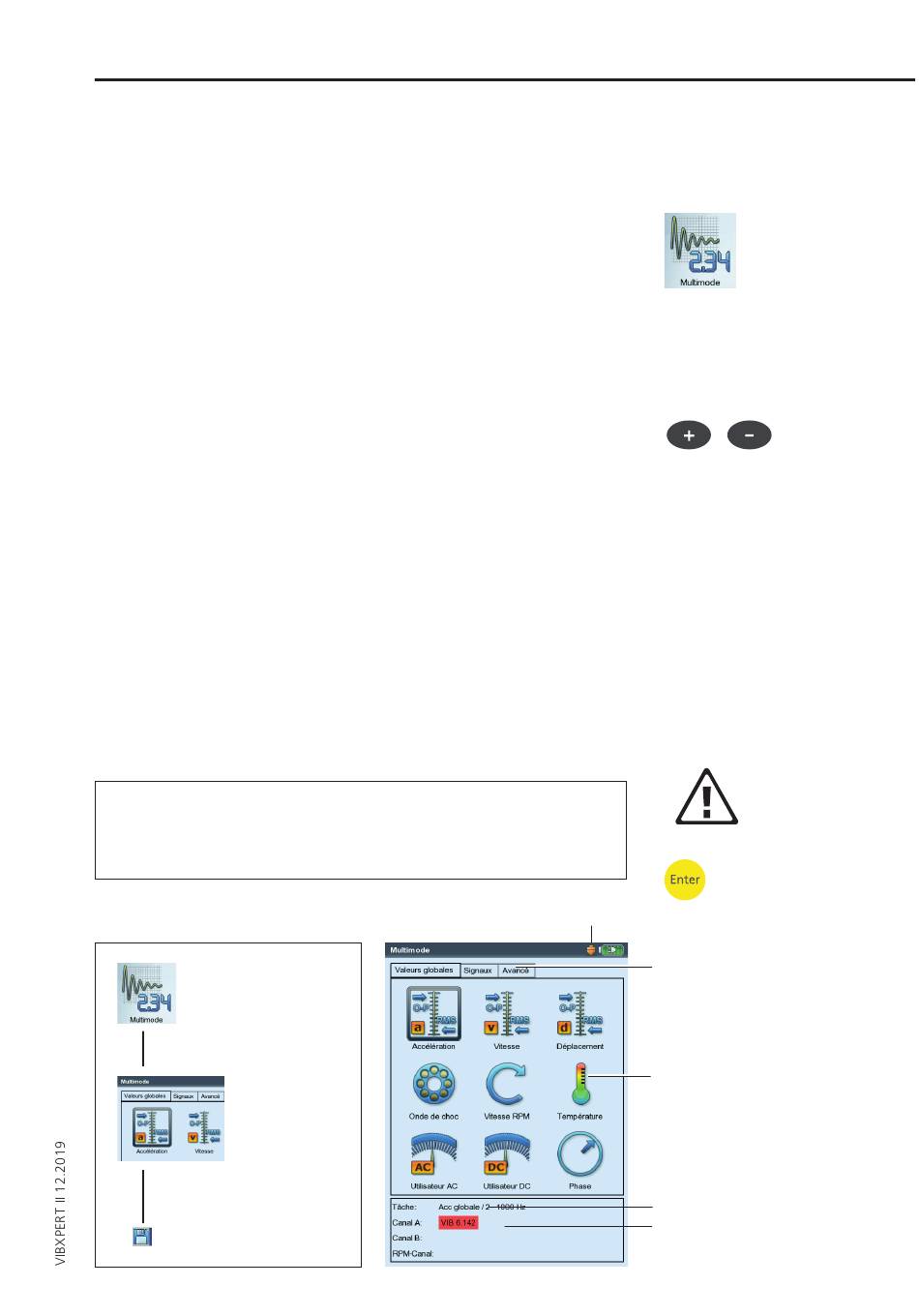

Multimode : Mesure - Analyse - Diagnostic
Pour activer le mode « Multimode », cliquez sur l'icône affichée à
droite dans l'écran de démarrage. Un écran de sélection s'affiche avec
les tâches de mesure (voir ci-dessous). Dans la partie inférieure de
l'écran (champ d'information) est affichée la tâche de mesure affectée
à l'icône sélectionnée.
En général, les tâches de mesure sont regroupées en trois onglets :
Valeurs globales, Signaux, (Mesures) Spéciales. Les tâches de mesure
déterminées sont affichées uniquement lorsque le module concerné
est enregistré.
L'onglet en cours de consultation est signalé à l'aide d'un cadre noir.
Pour changer d'onglet, appuyez sur la touche « + » ou « – » ou utilisez
les touches de navigation.
Déroulement type d'une mesure
Vous apprendrez ici comment exécuter une mesure dans le mode Mul-
timode. Le déroulement est représenté dans le schéma ci-dessous. La
rubrique suivante vous permet de vous familiariser avec les possibili-
tés de configuration avant, pendant et après une mesure. L'évaluation
des résultats de l'appareil* est décrite au chapitre 4.
Lancer la mesure
• Appuyez sur l'icône de tâche de mesure dans l'écran de sélection.
• Raccordez le capteur à l'appareil de mesure et au point de mesure.
Le type de capteur et le canal de mesure sont indiqués dans le
champ d'information.
Le capteur par défaut est actif lorsque l'icône de capteur en haut à
droite est orange et que le type de capteur est affiché en rouge dans
le champ d'information ! Les réglages du capteur sont écrasés par
ceux du capteur par défaut.
• Appuyez sur la touche Entrée pour démarrer la mesure.
Activer
mode d'exploi-
tation
Tâche de me-
sure la tâche
de mesure,
Interrompre
démarrer
Enregistrer
les résultats
Capteur par défaut activé
Mesure - Multimode
* Les mesures Multimode peuvent être
intégrées et évaluées dans OMNITREND
également.
ATTENTION !
Écran de sélection
des mesures de valeurs globales
Onglet
Grandeur de mesure
(Icône)
Champ d'info
Tâche de mesure
Type de capteur
VIB 6.142 - ici comme capteur par
défaut
3-3
