Fixation Par Vis Sur Plaque - Bender ATICS-2-63A-ISO Manuel D'exploitation

Installation et branchement
4.1.4

Fixation par vis sur plaque

Avertissement
TGH1400fr/10.2011
Les vis de fixation ne doivent pas avoir de têtes ou de rondelles trop épaisses afin
que les distances d´isolement par rapport aux conducteurs actifs soient
suffisantes.
En cas de montage sur un matériau conducteur : mettre la plaque de montage à
la terre et placer un matérieau isolant sous les bornes.
La responsabilité de la sélection de la plaque de montage, des vis et du respect
des moments de serrage est assumée par le personnel auquel est confié le
montage.

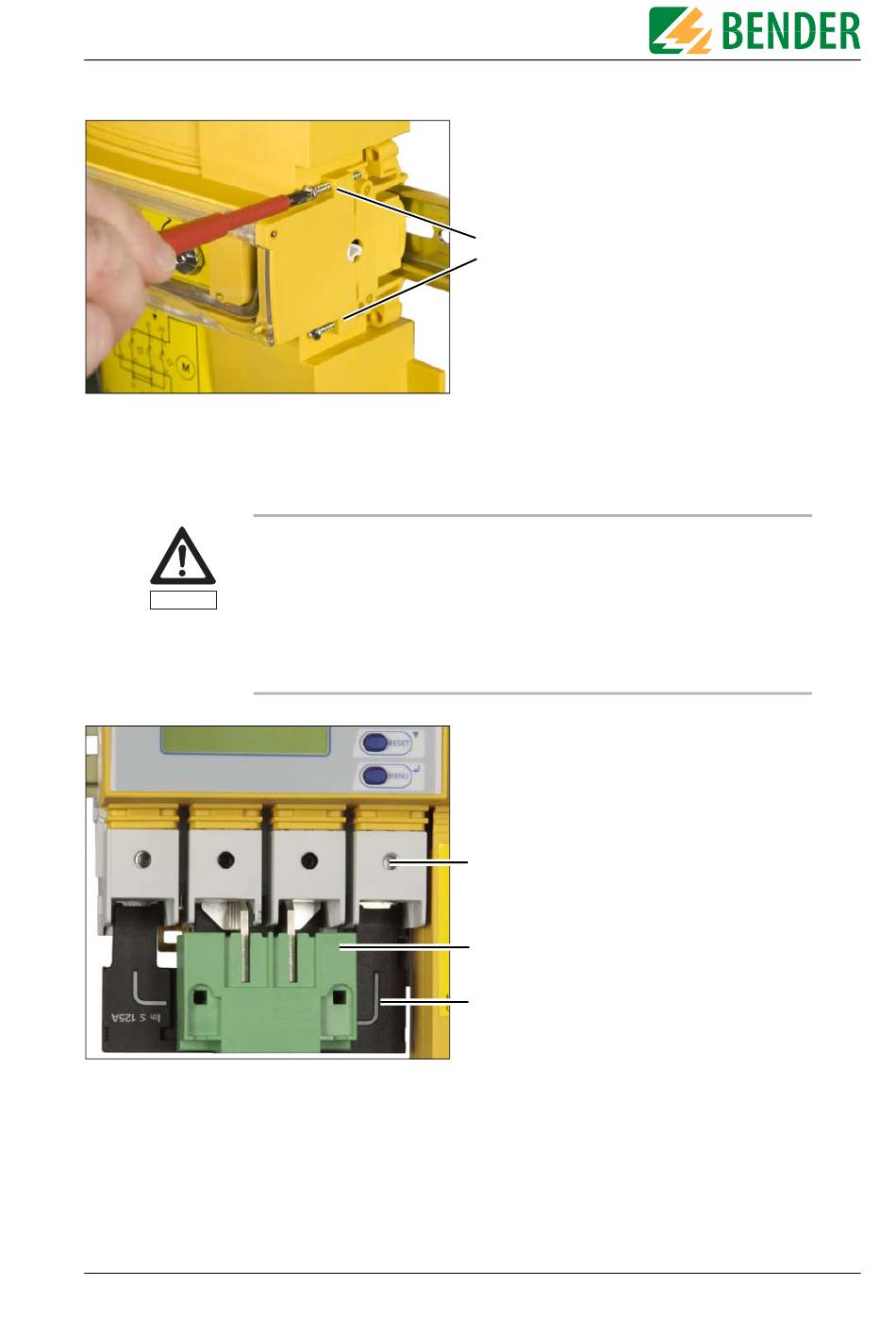

5. Serrez (D) les vis (PZ1, 8,8 lb-in, 1 Nm),
afin d´éviter un glissement latéral sur le
rail.
D
1. Desserrez les vis tête six pans creux des
bornes (C).
2. Retirez en haut et en bas les connecteurs
verts (D).
3. Retirez en bas le pont noir (E).
4. Fixez l´ATICS® sur la plaque de montage à
C
l´aide des vis M6, 22 lb-in, 2,5 Nm
(consulter "Encombrement").
5. Enfichez le pont noir (E) en bas.
D
6. Enfichez les connecteurs verts (D) en haut
et en bas.
7. Serrez toutes les bornes (C) avec des vis
E
tête six pans creux, même celles qui ne
sont pas utilisées.
Couple de serrage : 5 Nm.
8. Fixez les cache-bornes (A, B).
