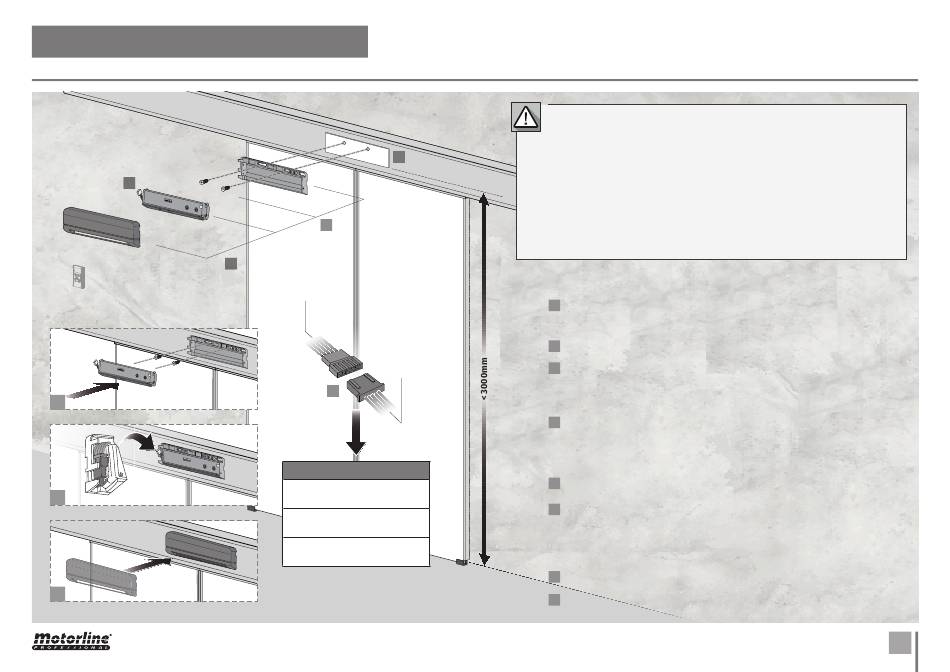

03. INSTALLATION
INSTALLATION ET CONNEXIONS
5
4
7
8
1
3
2
Câble
Connecteur
5
Connexion des câbles
Alimentation:
Rouge et noir
Sortie d'activation:
Vert et blanc (NO)
Sortie de sécurité:
Jaune et bleu (NO/NC)*
*Voir page 7A.
Pour vous assurer que le MR30 fonctionne correctement, veuillez respecter les
instructions suivantes:
• Empêcher le site d'installation d'accumuler de la neige ou de l'eau sur le sol;
• Installez dans une zone protégée où la pluie ou la neige ne tombe pas directement
sur l'unité. Si le capteur doit être exposé, installez-le avec une protection;
• Installer à une hauteur maximale de trois mètres;
• Installer dans un endroit où il n'y a pas de vibrations;
• Au moment de l'installation, vérifiez qu'il n'y a pas d'objets en mouvement dans
la zone de détection;
• Assurez-vous que la lumière du soleil se reflète au minimum par le sol.
• FORAGE
Déterminez l'emplacement de montage de l'appareil et positionnez le gabarit
1
de montage. Percer des trous pour la fixation de l'appareil et le passage des
câbles.
2
Retirez le couvercle de l'appareil.
3
Retirez les vis et le corps de montage de la base.
• FIXATION DU RADAR
4
Installez la base avec les vis de montage et montez le corps du radar sur la
base.
• CONNEXIONS
5
Branchez les câbles (voir tableau).
6
Définissez les paramètres suivants:
• Configurer les DIPPER'S dans la zone de détection (page 6A);
• Configurer le modèle de détection radar (page 7B);
• Alimentez et testez le radar (page 7B);
(Se necessário aumente a sensibilidade no radar)
7
Insérez le connecteur à l'intérieur de l'appareil.
8
Placez le couvercle sur le radar et nettoyez-le.
5
FR
