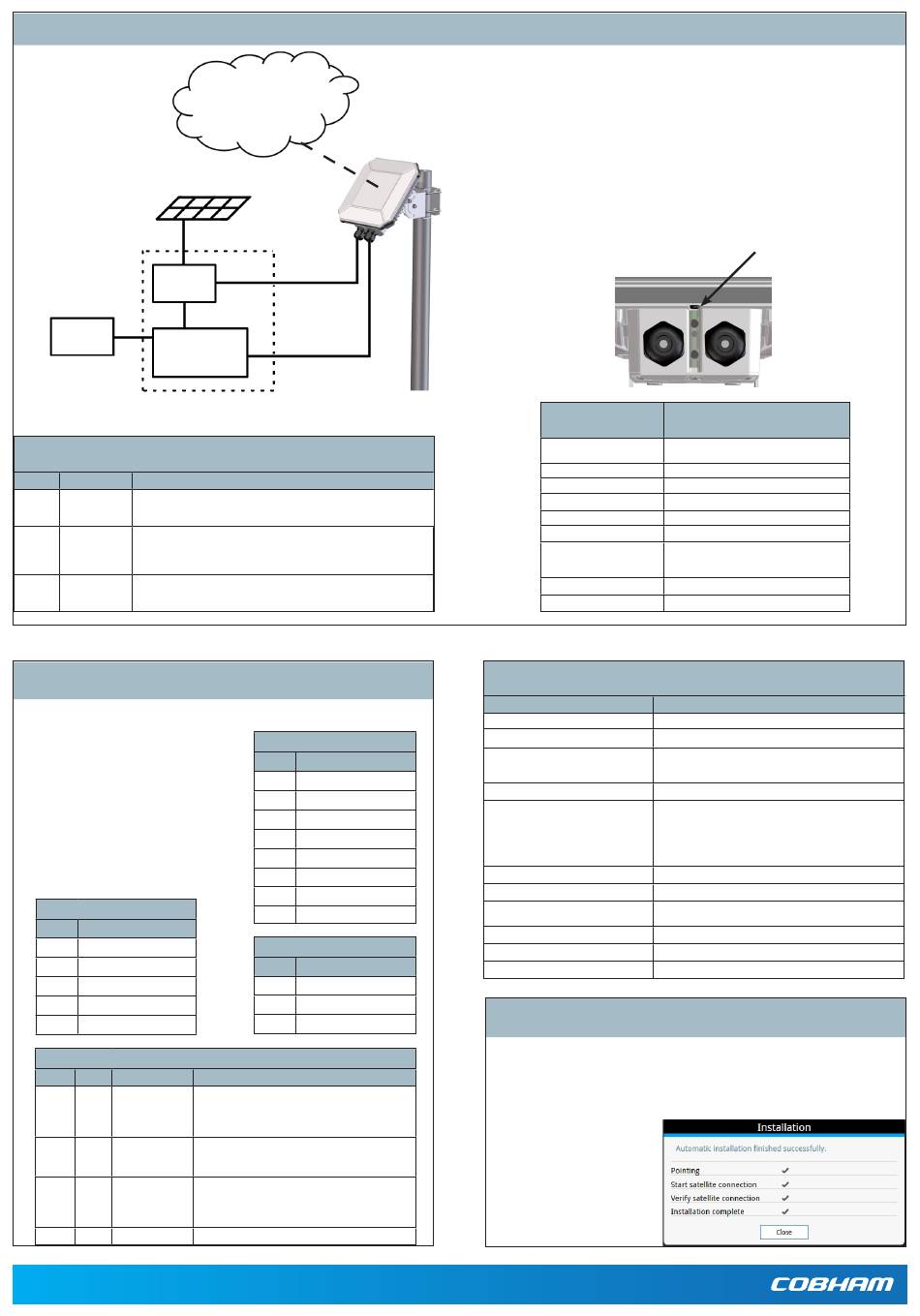

Exemple de configuration système
Panneau solaire
Batterie
Sonde
Équipement
intérieur M2M
Remarque : ce schéma est fourni à titre d'exemple. Votre configuration peut employer d'autres types
d'équipements.
Exigences relatives aux câbles
Nombre
Câble
Caractéristiques requises
1
Câble d'alimen-
Fil de cuivre de 1,5 mm
tation CC
105 °C/ 221 °F, longueur de câble max. : 12 m/39 ft pour un fonctionnement
à 12 V, 200 m/656 ft pour un fonctionnement à 24 V.
2
Câble LAN
Câble : Ethernet min. de type Cat 5, connecteur en cuivre massif, STP. Lon-
gueur max. : 100 m/328 ft, température nominale : 95 °C/203 °F.
Source d'alimentation PoE conformément à PoE+ IEEE 802.3at
type 2, classe 4.
3
Câbles E/S
0,2 mm
à 0,5 mm
2
Utiliser un câble blindé au niveau de l'entrée si le courant d'entrée n'est pas
augmenté ou diminué de façon active.
Connecteurs et attribution des broches
IMPORTANT : Vous devez utiliser soit le connec-
teur X1 , soit le X2 pour le LAN, mais pas les deux !
L'EXPLORER 540 est équipé des connecteurs/bornes
suivant(e)s :
• X1 : LAN/PoE, bornes à ressort
• X2 : LAN/PoE, connecteur RJ-45
• X3 : carte SIM
• X4 : entrée CC, bornes à vis
• X5 : E/S, bornes à ressort
• X6 : USB, micro connecteur B
• X7 : châssis GND, borne à vis
Connecteur USB (X6)
Broche
Signal
1
+5V
2
Dm
3
Dp
4
ID
5
GND
Connecteur E/S (X5)
Broche Signal
Détails
1
GPI
Entrée de
commande d'éco-
nomie d'énergie
2
GPO
Sortie opération-
nelle du terminal
3
GPIO
Entrée/sortie
générale
4
GND
Prise de terre
98-150247-F
www.cobham.com/satcom
Internet
Service BGAN M2M par
satellite
Équipement intérieur
CC
Ethernet
/15 AWG, résistant aux UV ; température nominale :
2
(26 AWG à 20 AWG), sortie jusqu'à 2 A.
2
Connecteur LAN/PoE (X1 ou X2)
Broche
Signal
1
TXp (PoE+)
2
TXm (PoE+)
3
RXp (PoE-)
4
POE+
5
POE+
6
RXm (PoE-)
7
POE-
8
POE-
Connecteur d'alimentation CC (X4)
Broche
Signal
1
DCIN+
2
DCIN-
3
GND
Spécifications
Max. 32 VCC, haut : 1,3-32 VCC, bas : 0-1,2 VCC
Peut être configuré dans l'interface Web :
Demander l'activation ou Économie d'énergie activée/
désactivée et Active haut ou bas
Collecteur ouvert max. 400 mA, 10,5-32 VCC
Peut être configuré dans l'interface Web : Active haut ou
bas
Entrée : Max. 32 VCC, haut : 1,3-32 VCC, bas : 0-1,2 VCC
Sortie : Collecteur ouvert max. 400 mA, 10,5-32 VCC
Peut être configuré dans l'interface Web : Entrée ou
sortie et Active haut ou bas
N/A
C1D2 :
Cet équipement est uniquement conforme pour une utilisation en Classe I, Divi-
sion 2, Groupes A, B et C OU dans des zones non dangereuses.
Cet équipement doit être installé à l'aide des méthodes de câblage requises pour la
Classe I, Division 2 selon le NEC et/ou le CEC.
AVERTISSEMENT – RISQUE D'EXPLOSION – Ne pas brancher ou débrancher
un équipement sauf si le courant a été coupé ou la zone est réputée non dange-
reuse.
Remarque : une fois le processus d'installation
achevé, la DEL s'allume pendant un court instant lors
de la mise sous tension, puis reste éteinte jusqu'au
démarrage d'un nouveau processus d'installation.
Statut de la DEL avant la
réalisation du processus
d'installation
Éteint
Vert clignotant rapidement
Jaune clignotant
Vert clignotant
Vert fixe
Jaune clignotant rapidement
Jaune fixe
Rouge fixe
Bleue clignotante
Caractéristiques techniques
Élément
Spécification
Dimensions
202 x 202 x 65 mm/8,0 x 8,0 x 2,5 pouces
Poids
1,6 kg / 3,5 lb (hors modem cellulaire)
Alimentation électrique PoE
42,5 à 57 VCC conformément à : PoE+ IEEE 802.3at type 2,
Alimentation électrique CC
classe 4
10,5 à 32 V CC
Surtension transitoire
Catégorie de surtension II
Consommation électrique (type)
Économie d'énergie (fonction d'activation Wake on GPIO ou
minuteur) : 0,1 W à 12 V CC / 2,4 W PoE
Économie d'énergie (fonction d'activation Wake on LAN) : 0,9 W
à 12 V CC / 2,3W PoE
Mode veille : 2,3W à 12 V CC / 3,5 W PoE
Transmission : 19 W (20 W avec modem cellulaire)
Indice de protection
IP66
Température de fonctionnement
-40 à +55 °C/-40 à +131 °F
Conditions environnementales
Montage extérieur et utilisation dans des environnements dif-
ficiles
Altitude max. pour les zones dangereuses
2 000 m/6 561 ft
Humidité relative
95 % d'humidité sans condensation à 40 °C/104 °F
Degré de pollution
Degré de pollution 2
Vérification et dépannage de l'installation
Si la DEL devient jaune fixe, cela signifie que l'installation a échoué, par exemple parce que le terminal
n'est pas parvenu à détecter un signal BGAN stable ou à vérifier la connexion au réseau.
Si vous connectez un ordinateur localement au terminal, vous pouvez utiliser l'interface Web intégrée
pour suivre la progression de l'installation à l'écran, ainsi que pour consulter les messages d'avertissement
en cas d'échec de l'installation.
1. Connectez votre ordinateur à l'interface LAN de
l'EXPLORER 540.
2. Ouvrez votre navigateur sur
l'ordinateur connecté.
3. Mettez le terminal sous tension.
4. Accédez à l'interface Web par
l'adresse IP locale (par défaut
192.168.0.1).
5. Saisissez le nom d'utilisateur :
user et le mot de passe : <nu-
méro de série du terminal>.
Témoin lumineux (DEL)
Description
Le témoin lumineux a été désactivé ou le
système est hors tension
Démarrage
Pointage BGAN
Vérification de la connectivité réseau
Système prêt
Arrêt en cours
Avertissement (récupérable par l'utilisateur).
Consulter l'interface Web pour voir le message
d'avertissement.
Erreur. Consulter l'interface Web.
Téléchargement du logiciel vers le terminal
