FIG. 5
FIG. 7

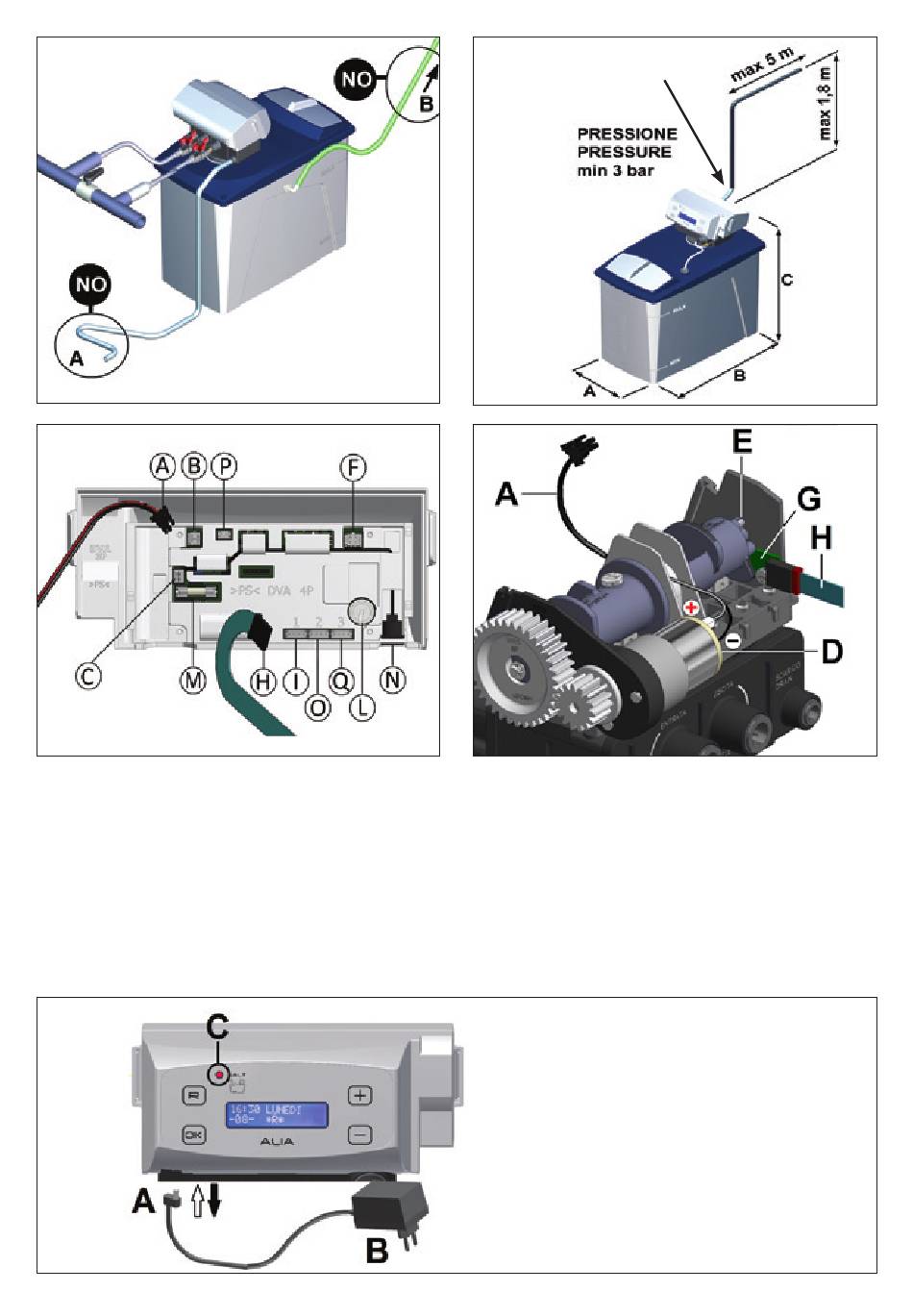

LEGENDA (fig. 7/8):
A CAVO MOTORINO
B CONNETTORE CAVO
MOTORINO
C CONNETTORE
ALIMENTAZIONE
D MOTORINO
E MAGNETI ALBERO A CAMME
F CONNETTORE CAVO
DISINFEZIONE
G SENSORE MAGNETICO
FIG.9
6
H CAVO SENSORE MAGNETICO
I CONNETTORE CAVO
SENSORE MAGNETICO
L BATTERIA
M FUSIBILE
N CAVO ALIMENTAZIONE
O CONNETTORE SERIALE
RS232
P CONNETTORE SERIALE
SEGNALE SALE
Q CONNETTORE SERVIZIO
TUBO DI
SCARICO
FIG. 6
FIG. 8
LEGEND (fig. 7/8):
A MOTOR CABLE
B MOTOR CABLE
CONNECTOR
C POWER SOURCE
CONNECTOR
D MOTOR
E CAMSHAFT MAGNETS
F DISINFECTION CABLE
CONNECTOR
G MAGNETIC SENSOR
LEGENDA (fig. 9):
A JACK
B SPINA ELETTRICA TRASFORMATORE
C LED ALLARME SALE
LEGEND (fig. 9):
A JACK
B TRANSFORMER PLUG
C SALT ALARM LED
Manuale d'istruzioni AL CRONOMETRICO
H MAGNETIC SENSOR CABLE
I MAGNETIC SENSOR CABLE
CONNECTOR
L BATTERY
M FUSE
N POWER CONNECTION
O SERIAL CONNECTOR
RS232
P SERIAL CONNECTOR
SALT SIGNAL
Q SERVICE CONNECTOR
