6.3 Signalisations de l'unité centrale
Les indications d'état et d'alarme sont signalées par l'unité centrale par deux DEL
situées sur le côté gauche de la commande (DEL DV et DEL STATUS) et par l'écran
d'affichage internet à 7 segments (cf. figure 6.2).
STATUS LED`s

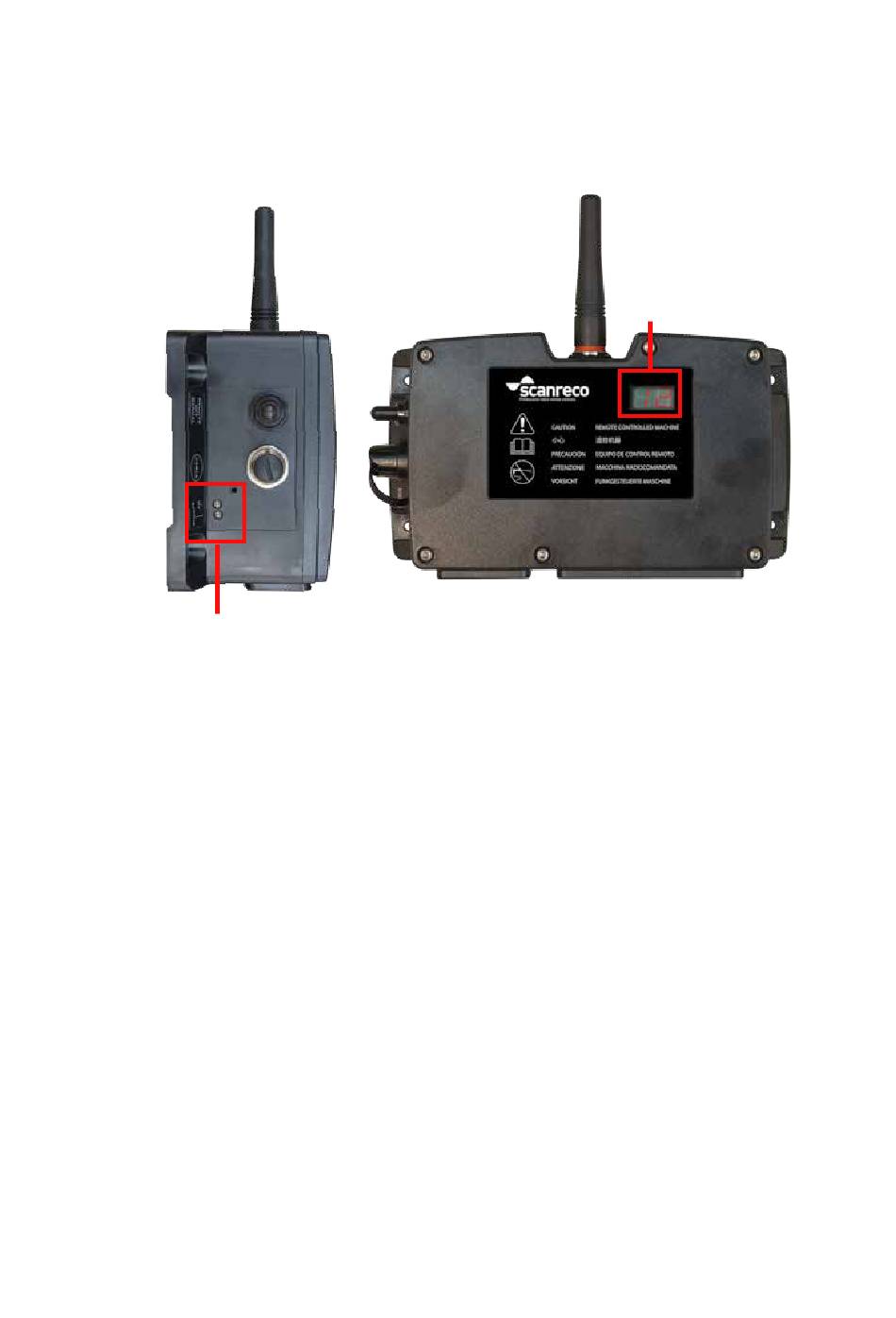

Figure 6.2 Lumière d'état de l'unité centrale.
6.3.1 Indications de l'état opérationnel
L'unité centrale utilise les DEL STATUS et DV pour indiquer l'état du fonctionnement
actuel et les alarmes.
Un système qui fonctionne se comporte comme suit:
DEL STATUS allumée en rouge : l'unité centrale est allumée en mode stand-by (en
attente d'une connexion avec le pupitre opérateur).
DEL STATUS allumée en vert : l'unité centrale est allumée en mode opérationnel
(connexion avec le pupitre opérateur effectuée).
La DEL DV est utilisée pour indiquer l'état de la sortie de commande pour
l'électrovanne de sécurité (DV).
DEL DV rouge allumée : indique que la sortie DV est active.
