5-2. Avance manuelle de fil et purge

Appuyer sur le bouton d'avance manuelle
du fil et purge permet de faire avancer le fil
manuellement sans démarrer le soudage
ni ouvrir le robinet de gaz.
S Le dévidoir se contrôle manuellement soit
par la gâchette du pistolet soit par le bouton
d'avance manuelle de de fil et purge.
Si l'arc de soudage ne se produit pas
3secondes après avoir appuyé sur

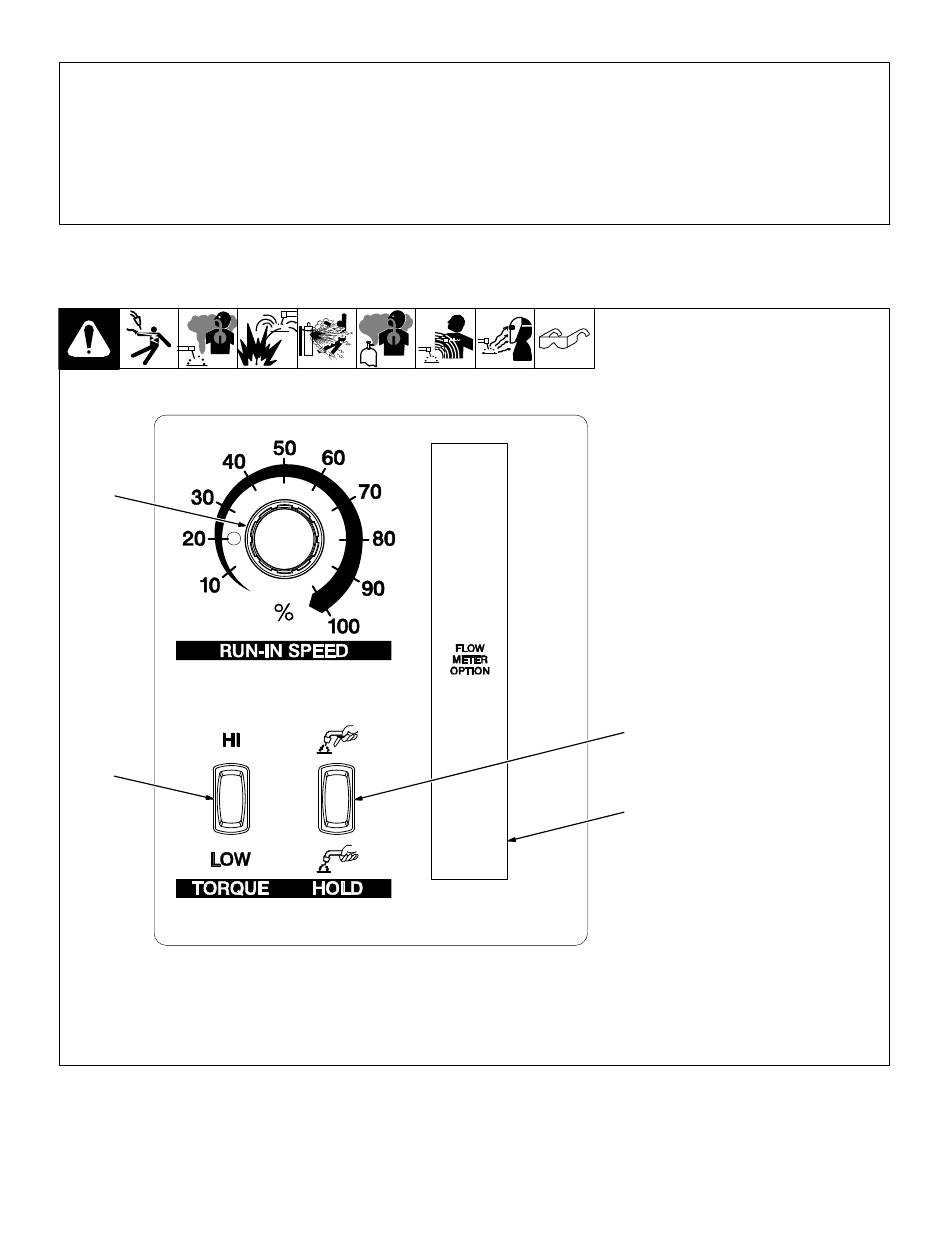

5-3. Commandes du panneau interne

2
1
la gâchette de pistolet, le dévidoir va
dérouler le fil durant un maximum de
2 minutes. Si la gâchette de pistolet est
encore activée au delà de 2 minutes,
l'avance manuelle est interrompue pour
éviter un déroulement complet de la
bobine, dans le cas d'un
défectueux (voir Section 7-3).
S La vitesse d'avance manuelle du fil est
celle à laquelle l'appareil a été réglé pour le
soudage.
S L'avance manuelle du fil peut aussi se
faire en appuyant sur le bouton d'avance
de fil et purge.
S Appuyer sur le bouton sortie de fil/purge
pistolet
permet à l'opérateur de purger le circuit
de gaz avant le soudage et de prérégler
la pression de gaz au manodétendeur.
1 Commutateur de couple moteur
Permet de sélectionner un couple élevé
ou faible pour le moteur dans la boite
de contrôle.
.
Un couple élevé est recommandé
pour tous les fils, sauf ceux de 0,030
et 0,035 aluminium.
2 Commande de vitesse de dévidage
Utiliser cette commande pour régler
la vitesse de dévidage du fil avant
amorçage de l'arc.
Après amorçage de l'arc, la vitesse
de dévidage du fil est contrôlée par
la commande située sur le pistolet
de soudage.
L'échelle pour
de dévidage est un pourcentage de
la vitesse d'alimentation de fil.
.
La commande de vitesse du fil sur
le pistolet règle cette vitesse du
minimum au maximum.
3 Interrupteur maintien de gâchette
Permet le soudage sans avoir à appuyer
3
sur la gâchette du pistolet pendant tout
le cycle de soudage.
Pour démarrer le soudage, appuyer sur
la gâchette du pistolet et le maintien de
gâchette sera activé après 2 secondes
4
de soudage. Pour terminer le soudage,
appuyer et relâcher la gâchette de
pistolet.
4 Débitmètre (facultatif)
Utiliser le débitmètre pour contrôler le
débit du gaz de protection au dévidoir.
L'échelle du débitmètre est marquée en
pieds cubes par heure (CFH). Lire le
débit sous la partie la plus large du flot-
teur situé dans le débitmètre. Tourner la
manette du robinet pour modifier
le débit, lorsqu'il est nécessaire.
.
Pour cette option, un manodétendeur
est toujours requis sur l'alimentation
en gaz de protection.
régler la vitesse
245 195−A
OM−245 778 Page 19
