Manuel technique
DICTAMAT 50 WS-M
1) Déterminer les
positions de montage
Enrouleur
Pièce de
serrage
Ill. 8
Page D50WS-MHB.04

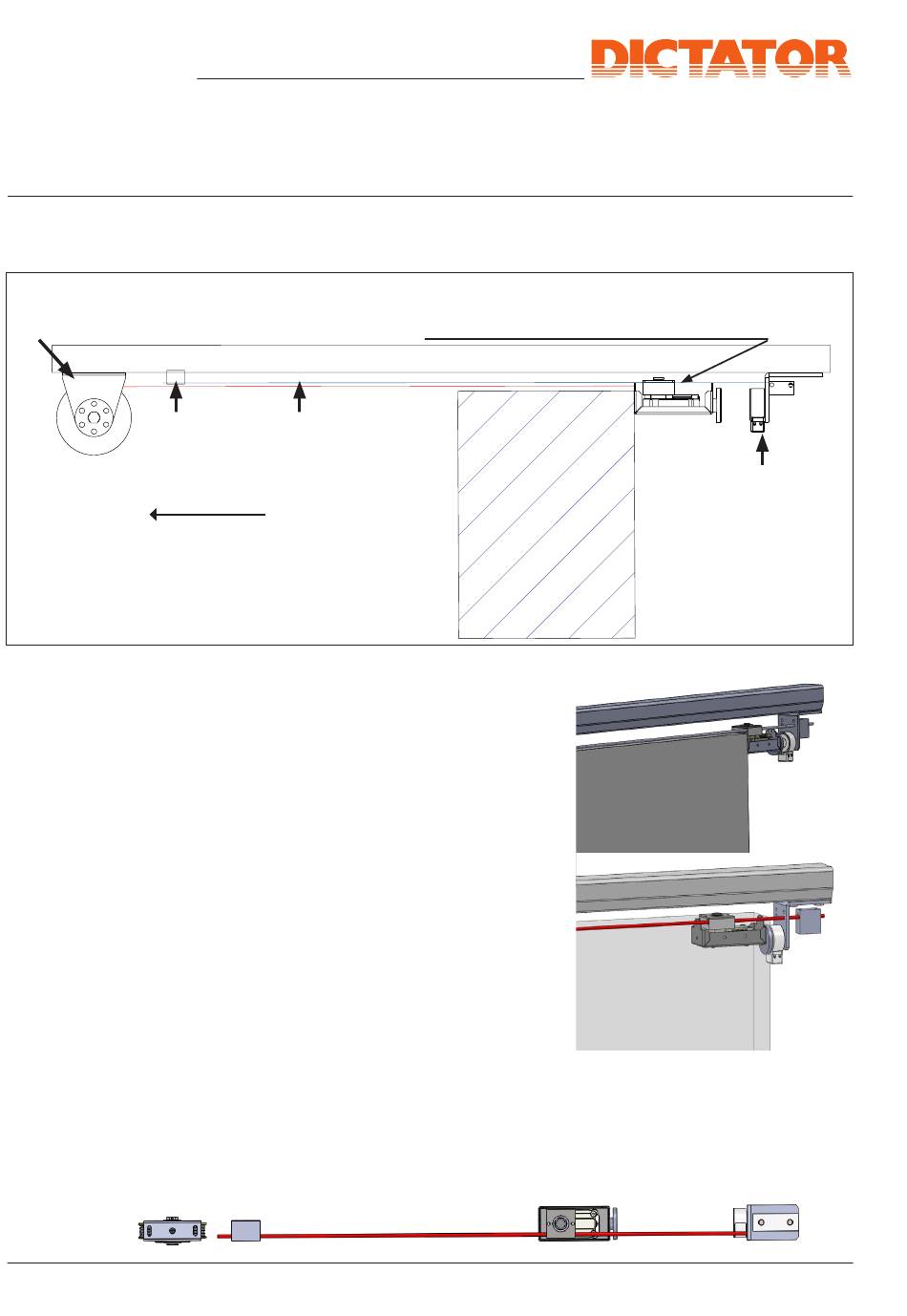

C) Montage du DICTAMAT 50 WS-M
L'enrouleur du DICTAMAT 50 WS-M se monte dans la position FERMÈE
de la porte coulissante.
Amortisseur radial LD avec chapeau pour câble hélicoïdal dans le
support de montage avec contre-plaque, fixé sur le panneau de porte
Câble
hélicoïdal WS
FERMER
L'amortisseur radial LD 50 WS se
fixe sur le panneau de porte et se
remue ensemble avec le panneau.
A cause de cela il faut prévoir
assez d'espace sur toute la course
de la porte.
Dépendant de l'espace disponible,
on peut monter l'amortisseur radial
avec son support de montage sur ou
au côté du panneau de porte. Mais
il est très important que le côté avec
la contre-plaque montre toujours
dans la direction de la cornière
avec le tendeur du câble hélicoïdal
et la ventouse électromagnétique.
Quand la porte est ouverte,
la contre-plaque doit reposer
planement sur toute la
surface de la ventouse électromagnétique !
Selon le type de fixation et le sens d'amortissement nécessaire, on peut
tourner le chapeau pour guider le câble hélicoïdal.
IMPORTANT : Il faut monter la pièce de serrage, la cornière avec le
tendeur du câble hélicoïdal et l'amortisseur de manière que le câble
hélicoïdal soit absolument aligné.
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
Cornière avec
tendeur du
câble hélicoïdal
et ventouse
électromagnétique
Ill. 6
Ill. 7
