Opération
Installer et changer la lame de la scie
AVERTISSEMENT : Pour réduire tout risque de
dommages corporels, arrêter et débrancher la scie du
secteur avant d'installer ou retirer tout accessoire, avant
tout réglage ou pour faire toute réparation. Tout
démarrage accidentel comporte des risques de
dommages corporels.
Débranchez la scie.

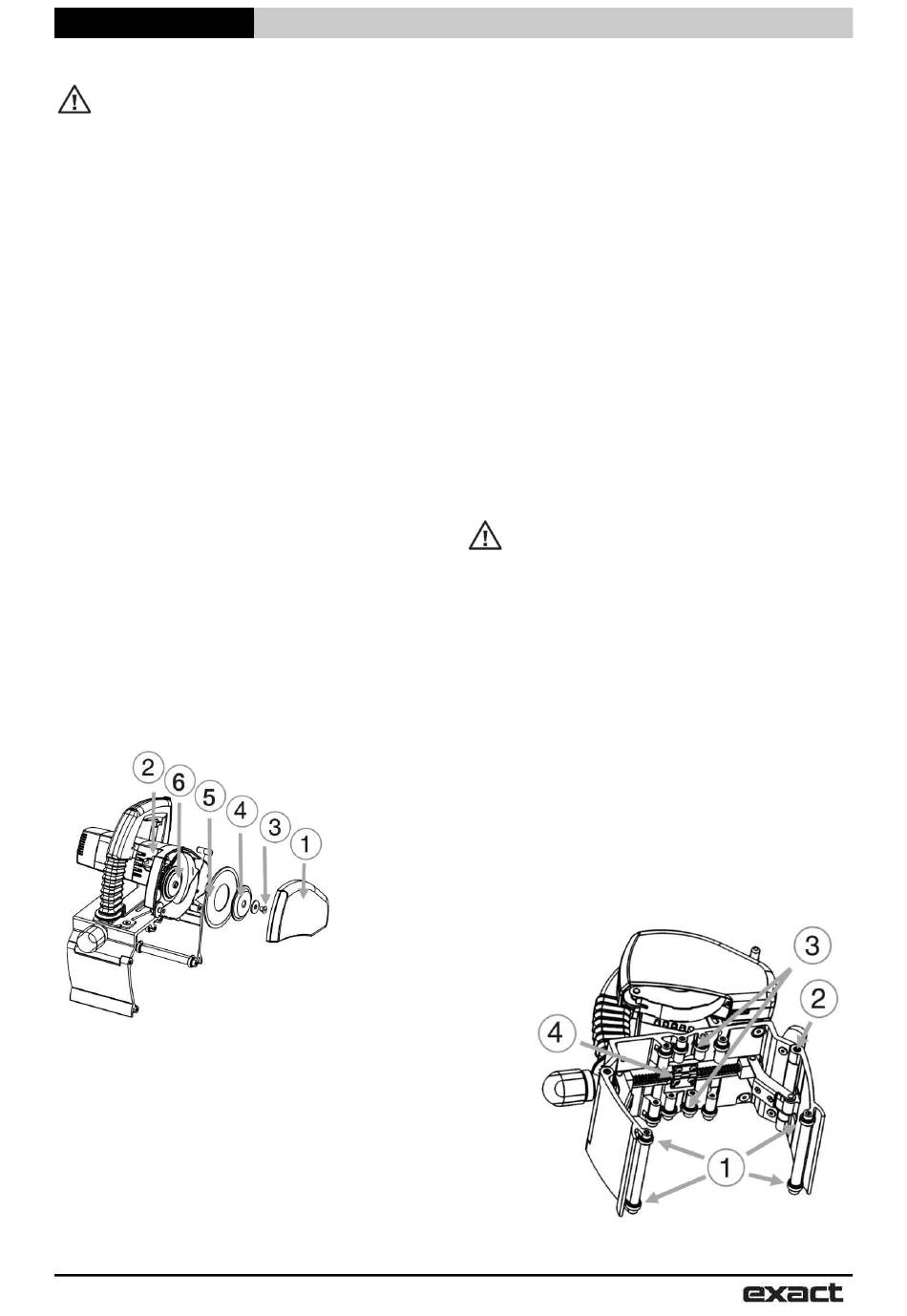

Retirez la protection du carter de lame (fig. S/1) en
ouvrant les deux vis (fig. S/2). Appuyez sur le bouton
de verrouillage (fig. A/12) et tournez simultanément la
lame à la main jusqu'à ce que le bouton de
verrouillage descende à une distance d'environ 7 mm.
Vous éviterez ainsi que la lame ne tourne.
Utilisez la clé Allen de 5 mm pour dévisser la vis de
fixation de la lame.
Enlevez la vis de sécurité (fig. S/3), la rondelle (fig. S/4), la
bride de la lame (fig. S/5) et la lame (fig. S/6).
Avant d'installer une nouvelle lame, vérifiez que les deux
brides de la lame sont propres. Mettez une nouvelle lame
ou une lame aiguisée sur l'arrière de la bride (fig. S/6), de
manière que les côtés marqués de la lame soient vers
l'extérieur et que les flèches sur la lame soient dans le
même sens que les marquages de rotation situés à
l'intérieur du carter de la lame. Assurez-vous que la
nouvelle lame se mette bien au fond à l'arrière de la bride.
Remettez la bride et le boulon de fixation en place.
Appuyez sur le bouton de verrouillage et resserrez l'écrou
de sécurité de la lame. Remettez en place le carter de la
lame et serrer la vis.
Fig. S
Consignes de maintenance et de
dépannage
Débranchez la scie avant de la nettoyer ou d'entretenir.
Toute réparation ou révision des composants électriques
de la scie ne peut être effectuée que par un centre de
service ou un ingénieur agréé.
Lame
Vérifiez son état. Remplacez toute lame émoussée, tordue
ou défectueuse. L'utilisation d'une lame émoussée peut
surcharger le moteur électrique et la boîte de vitesses de
la scie. Si vous remarquez que la lame est émoussée, ne
continuez pas à scier avec. La lame pourrait être
définitivement endommagée et ne plus être coupante par
la suite. Une lame en bon état peut être aiguisée plusieurs
fois par une société d'affûtage professionnelle. Les
disques Diamond X ne peuvent pas être affûtés.
Unité de serrure
Nettoyez régulièrement l'unité de serrure à l'air comprimé.
Lubrifier les 4 roues inférieures et 8 supérieures de la
serrure (fig. T/1 et 2) et ses articulations (fig. T/3).
Nettoyez et lubrifiez également la vis trapézoïdale de la
serrure et les deux écrous de réglage dessus (fig. T/4).
Carter de lame
AVERTISSEMENT : Vérifiez régulièrement le bon
fonctionnement du carter de la lame inférieur. Pour
vérifier le fonctionnement, ouvrez le carter de la lame en
position complètement ouverte et relâchez-le.
Après avoir relâché le carter de la lame, il doit
revenir en position fermée sans délai ni frottement.
Lorsque vous avez coupé des tuyaux en plastique et que
vous avez l'intention de commencer à couper des tuyaux
en métal, nettoyez toujours l'intérieur des carters de la
lame. Les particules de métal chaudes provenant de la
coupe du métal chaufferont les particules de plastique, ce
qui peut libérer de la fumée toxique. Prenez l'habitude de
nettoyer régulièrement le carter de la lame et prenez soin
que le mouvement du carter de la lame mobile ne soit pas
entravé.
Lubrifiez régulièrement l'axe du carter de la lame mobile.
Moteur
Maintenez les clapets de refroidissement du moteur
propres.
Fig. T
16
