Raccordement des enceintes

Figure 5
Raccordement des
enceintes cube sur le
module Acoustimass
8
ATTENTION : Ne jamais raccorder directement les enceintes cube sur la sortie d'un
amplificateur. Elles doivent toujours être raccordées sur le module Acoustimass
ensuite lui-même raccordé à l'amplificateur.
ATTENTION : Ne jamais utiliser de câbles détériorés ou dénudés, des risques de choc
électrique ou d'endommagement de votre système pouvant en résulter. Les câbles fournis ne
sont pas prévus pour être encastrés dans les murs. Pour ce type d'installation, vérifiez les
normes de construction applicables ou consultez un spécialiste qualifié.

Raccordement des enceintes cube avant sur le module Acoustimass

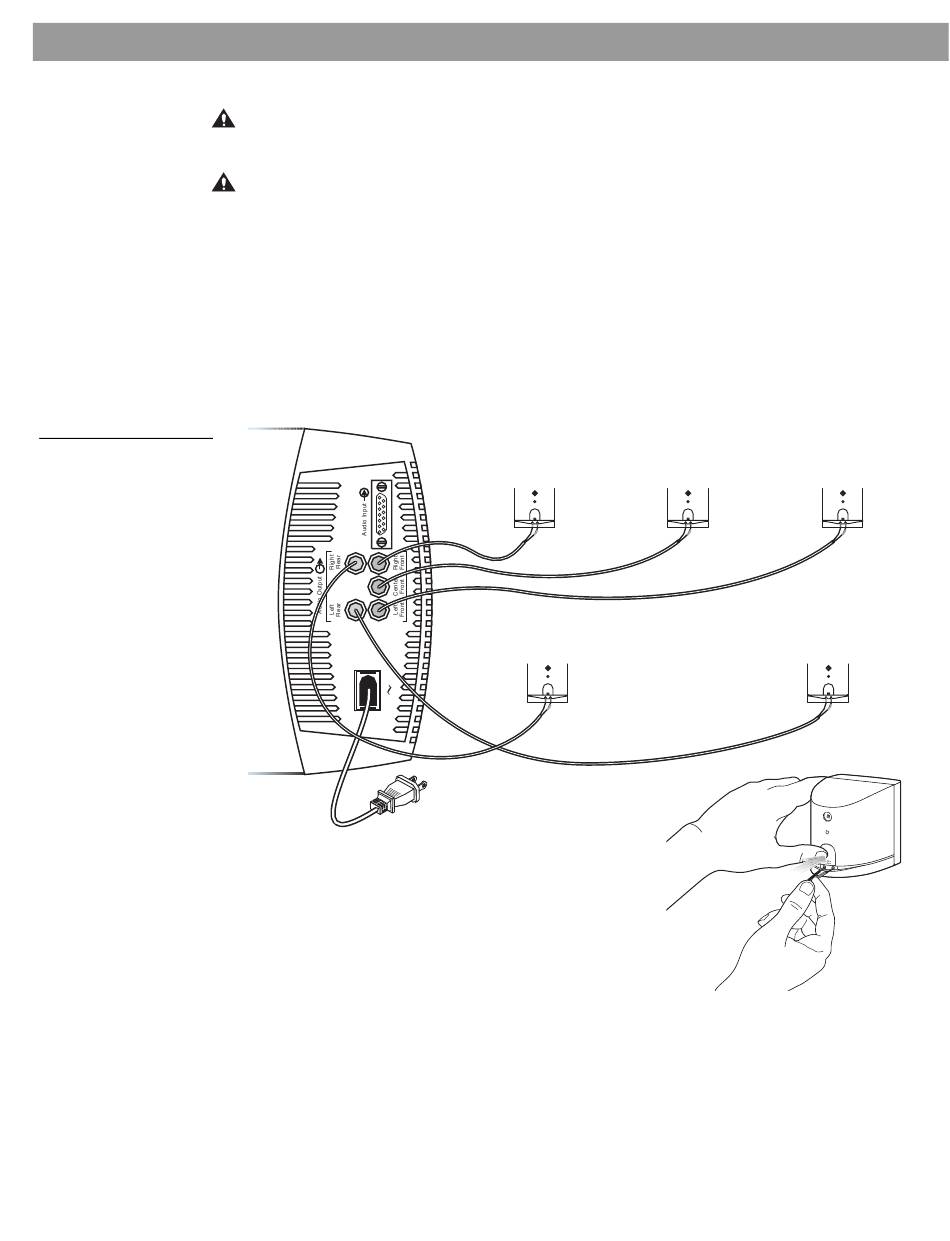

Trois câbles de 6,1 m permettent de raccorder les enceintes cube centrale, avant gauche
et avant droite sur le module Acoustimass (Figure 5). Assurez-vous que le câble correct
chemine bien vers l'enceinte appropriée. Les câbles des enceintes avant sont équipés de
prises RCA bleues à une extrémité sur lesquelles sont moulés les repérages L (gauche),
R (droite) ou C (centre). L'autre extrémité dispose de 2 conducteurs, avec une bague rouge
pour le +, qui sont repérés LEFT (gauche), RIGHT (droite) ou CENTER (centre).
Droite Centre
Droite arrière
® , celui-ci étant
Surround
Gauche arrière
