Connexion du câble de signalisation au régulateur et au(x) ECM(s)
4.4.1.
•
Appuyez sur les boutons blancs au-dessus des ouvertures de contact
des Cage Clamp® pour les ouvrir (9A) (si vous utilisez des extrémités de
câble rigide, cela n'est pas nécessaire)
•
Insérez les extrémités du câble de signalisation fourni dans les Cage
Clamp® du régulateur (9B). Un câble de 20 mètres maximum peut être
utilisé. Les extrémités doivent être dénudées de 8 mm et, de préférence,
être étamées ou terminées avec un manchon d'extrémité de câble.
•
Relâchez les boutons pour bloquer les fils en place.
•
Connectez le fil aux Cage Clamp® de l'ECM de la même façon (10).

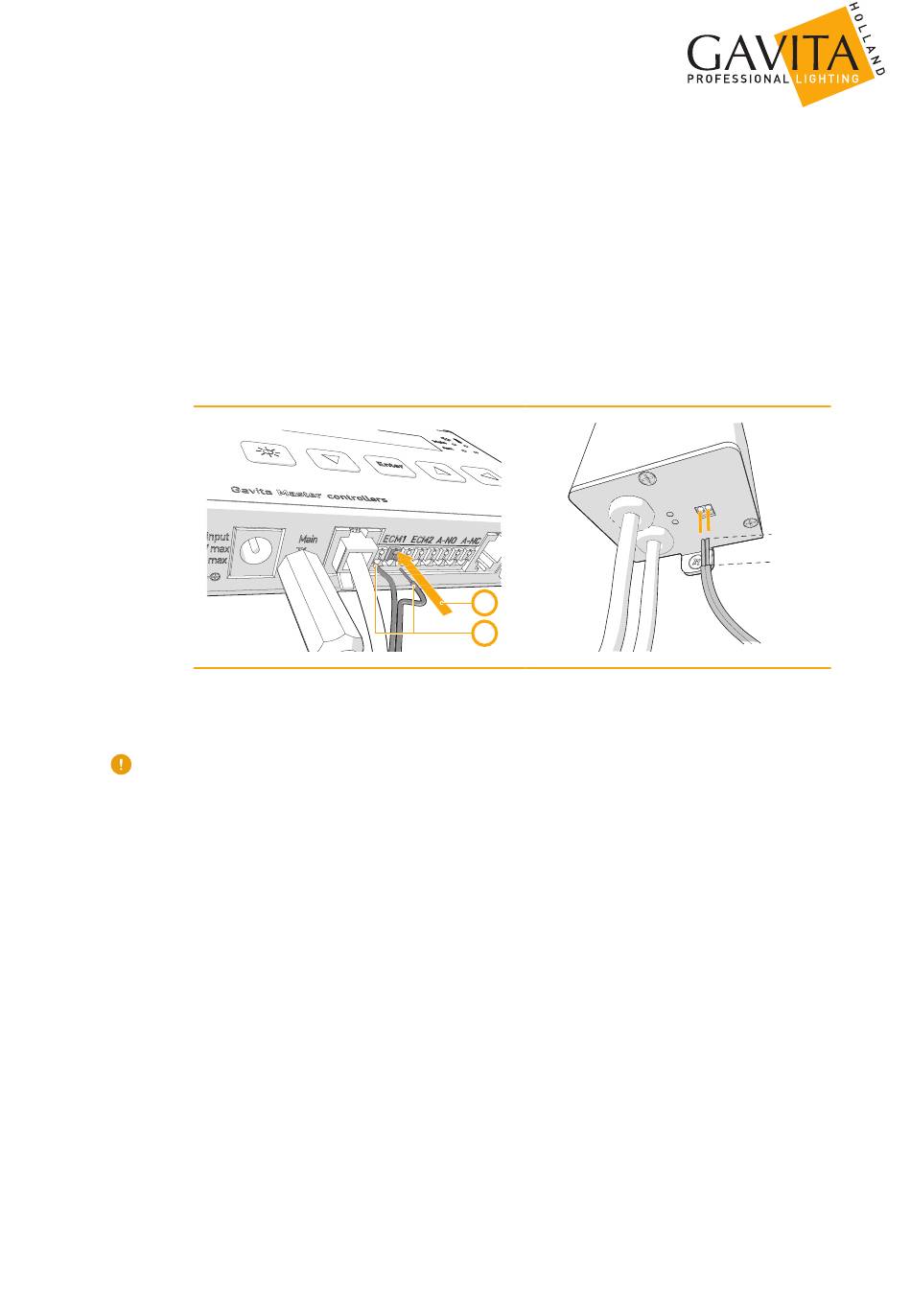

9 Connexion d'un câble de
signalisation au régulateur
Remarque: Pour plus d'informations sur la connexion d'un ECM à
l'équipement auxiliaire, consultez le manuel de l'ECM.
A
B
10 Connexion d'un câble de
signalisation à l'ECM
23
MAX 8 mm
