Installation
5.6
Montage du système à gaz de fumée

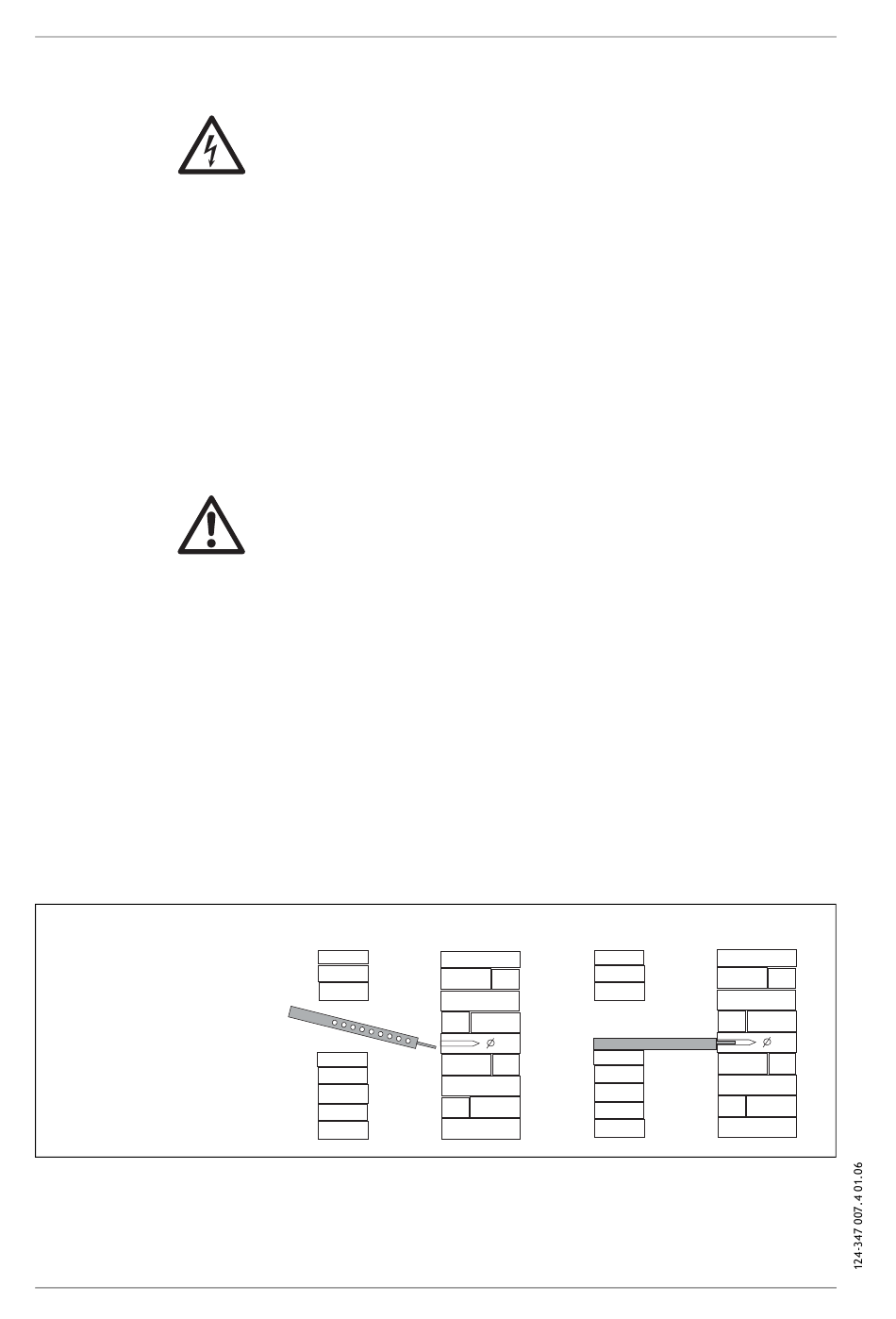

Fig. 5: Montage du rail-support
20
Protection contre la foudre
Risque de décharge électrique! Le chapeau du conduit de fumée
doit être intégré à l'éventuelle installation parafoudre et au réseau
équipotentiel du bâtiment.
Ces travaux doivent être effectués par un technicien agréé spécia-
lisé dans les installations électriques ou les parafoudres.
Montage avec pente
La tuyauterie d'évacuation doit être posée avec une pente en direc-
tion de la SOB afin que l'eau de condensation puisse s'écouler de la
tuyauterie vers le collecteur centralisé d'eau de condensation de
la SOB .
Pentes minimales:
– pour une tuyauterie horizontale: au moins 3°(min. 5,5 cm/m)
– pour une traversée de mur extérieur: au moins 1°(min. 2,0 cm/m)
Danger! Durant les travaux de montage, il est conseillé de porter
des gants, en particulier pour découper les tuyaux.
Raccourcissement des conduites
Il est possible de raccourcir tous les tubes DN 70, DN 80 et DN 110
et tous les tubes concentriques DN 70/110, DN 80/125 et DN 110/
150. Les extrémités des tuyaux sciés doivent être soigneusement
ébarbées. Dans le cas d'un raccourcissement d'un tube concentri-
que, un élément de tube d'au moins 6 cm de longueur doit être
scié sur le tuyau extérieur. La rondelle-ressort de centrage du tube
intérieur n'est plus nécessaire.
Préparation au montage
Pour fixer le rail-support dans le mur à l' opposé de l'ouverture de
la gaine, prévoir un perçage de 10 mm de à la hauteur du bord in-
férieur de l'ouverture. Enfoncer ensuite le tenon du rail-support
jusqu'en butée dans le forage (voir fig. 5).
Insertion dans une gaine
La conduite de gaz de fumée est insérée par le haut dans la gaine.
Pour cela, fixer une corde au niveau du pied d'appui et emmancher
les tubes tronçon par tronçon. Afin que les éléments restent bien
1 0 m m
1 0 m m
