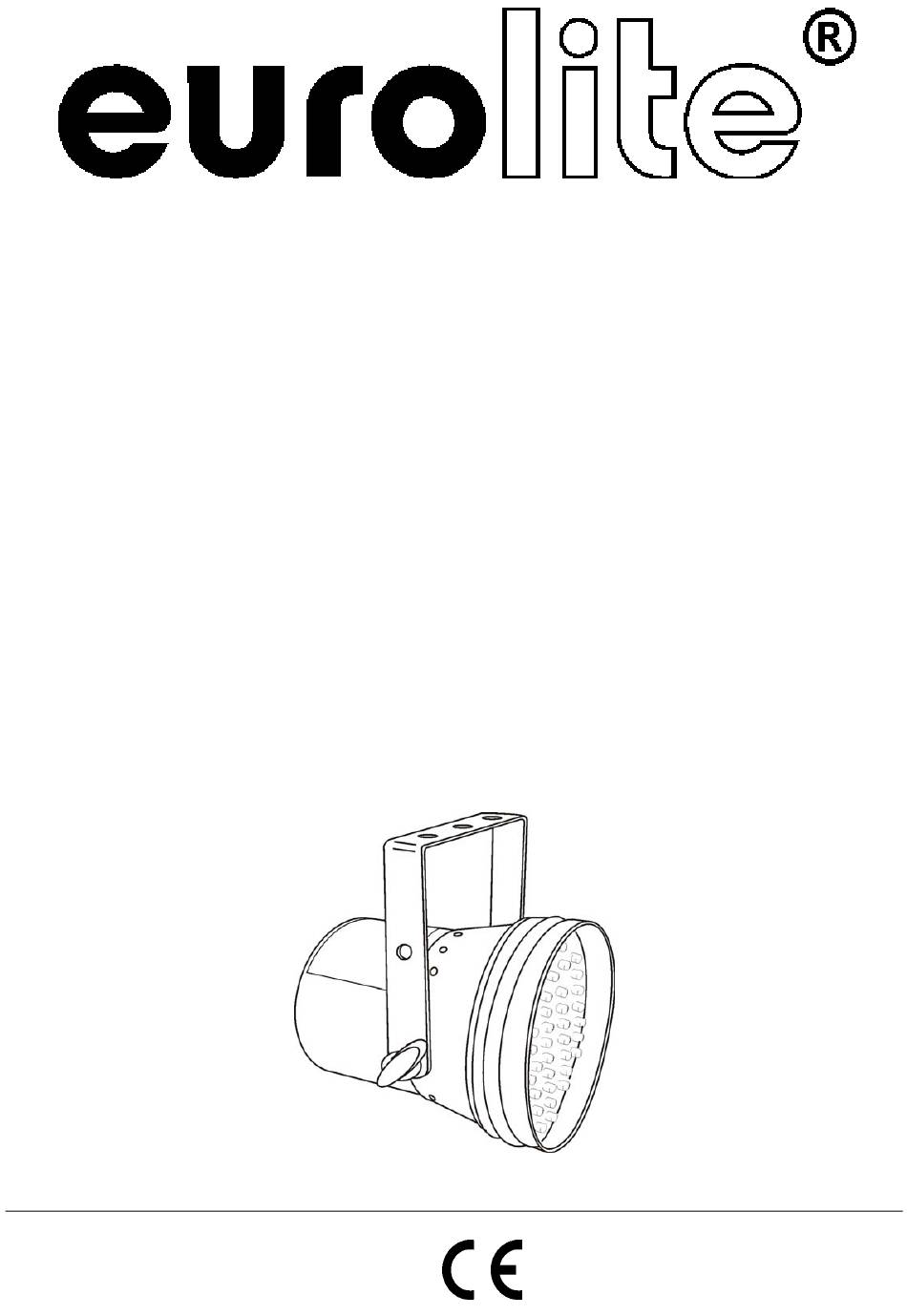

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

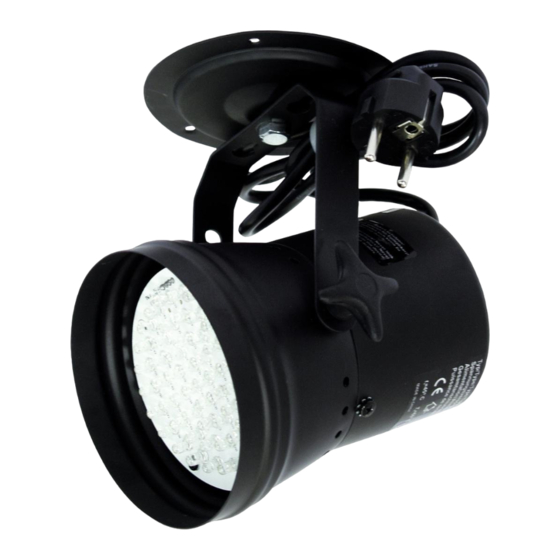

LED T-36 RGB
Pinspot
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Publicité

Table des Matières
loading

Sommaire des Matières pour EuroLite LED T-36 RGB

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED T-36 RGB Pinspot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
  • Page 2: Table Des Matières

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 Pinspotmontage ............................. 7 Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät ............. 9 Anschluss ans Netz............................9 BEDIENUNG ..............................9 Musiksteuerung............................10 Manual Mode ............................... 10 Auto-Mix Color Mode ...........................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/39 51913580_V_1_1.DOC...
  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED T-36 RGB Pinspot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden Nehmen Sie den LED T-36 RGB Pinspot aus der Verpackung.
  • Page 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
  • Page 6: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
  • Page 7: Pinspotmontage

    Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
  • Page 8 BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie den Pinspot mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem. (1) Traverse (2) Haken (3) Hängebügel (4) Feststellschraube...
  • Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen.
  • Page 10: Musiksteuerung

    Musiksteuerung Um die Musiksteuerung einzustellen, stellen Sie zuerst DIP-Schalter 10 auf ON und DIP-Schalter 9 auf OFF. Die Empfindlichkeit kann mit Hilfe des Drehreglers beeinflusst werden. Manual Mode Um den Manual Mode einzustellen stellen Sie DIP-Schalter 8, 9 10 auf ON. DIP-Schalter 1 und 2 kontrollieren die Helligkeit der „R“...
  • Page 11: Dmx-Protokoll

    Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED T-36 RGB Pinspot über Ihren Controller ansteuern. DMX-Protokoll REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
  • Page 12: Technische Daten

    Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 12 W Gewicht:...
  • Page 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED T-36 RGB Pinspot If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 14: Operating Determinations

    Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
  • Page 15 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
  • Page 16: Installation

    INSTALLATION Rigging The installation of the Pinspot has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
  • Page 17: Danger To Life

    Mount the Pinspot with the mounting-bracket to your trussing system using an appropriate clamp. (1) Trussing (2) Hook (3) Mounting-bracket (4) Fixation screw (5) LEDs (6) Pinspot housing (7) Safety-rope hole (8) Safety-rope (9) Quick link Mount the Pinspot with the mounting-bracket to the desired installation spot. Do only use an appropriate screw and make sure that the screw is properly connected with the ground.
  • Page 18: Connection With The Mains

    3 mm at every pole has to be included in the permanent electrical installation. OPERATION After you connected the effect to the mains, the LED T-36 RGB Pinspot starts running. Sound Control In order to select Sound Control, first set dipswitch 10 to ON and dipswitch 9 to OFF. Sensitivity can be adjusted with the rotary-control.
  • Page 19: Manual Mode

    Set the dipswitch 10 to OFF. At least 1 dipswitch (from 1 – 9) must be set on ON. Dipswitches 1 – 9 set the DMX addresses. Controlling: After having addressed all LED T-36 RGB Pinspot, you may now start operating these via your lighting controller. 19/39...
  • Page 20: Dmx-Protocol

    DMX-protocol CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
  • Page 21: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 12 W Weight: 1 kg Dimensions (LxWxH): 155 x 130 x 180 mm Maximum ambient temperature T 45° C (steady state): 60° C Maximum housing temperature T Number of LEDs: Please note: Every information is subject to change without prior notice.
  • Page 22: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE LED T-36 RGB Pinspot Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le LED T-36 RGB Pinspot de son emballage.
  • Page 23 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...
  • Page 24: Emploi Selon Les Prescriptions

    Tenir les enfants et les novices éloignées de l'appareil. Ne jamais faire marcher sans surveillance. EMPLOI SELON LES PRESCRIPTIONS Cet appareil est un effet lumineux pour créer des effets décoratifs. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos. Cet appareil est prévu pour des utilisations professionnelles, p.
  • Page 25: Installation

    Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous que vous enviez l’appareil dans l’etat original. Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon doux, humide. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Il est interdit de retirer le code barre de l'appareil.
  • Page 26: Danger D'incendie

    Attention: En tombant, les Pinspots peuvent causer des blessures considérables! En cas de doutes concernant la sécurité d’une forme d’installation possible, NE PAS installer le Pinspot! Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du Pinspot.
  • Page 27: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle. MANIEMENT Le LED T-36 RGB Pinspot commençera à fonctionner dès que vous le brancherez au secteur. 27/39 51913580_V_1_1.DOC...
  • Page 28: Sound Control

    Sound Control Pour choisir Sound Control (contrôle par le son), mettez l‘interrupteur dip 10 à ON et l‘interrupteur dip 9 OFF. La sensibilité est réglable grâce au potentiomêtre. Manual Mode Pour choisir Manual Mode (contrôle manuellement) mettez les interrupteurs dip 8, 9 et 10 à ON. Les interrupteurs dip 1 et 2 contrôlent l'éclat des DELs „R“.
  • Page 29: Protocôle Dmx

    Les interrupteurs dip 1 – 9 codent les adresses DMX. Contrôle: Après avoir codé tous les LED T-36 RGB Pinspots vous pouvez commencer avec le maniement via vôtre contrôleur DMX. Protocôle DMX NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception.
  • Page 30: Caractéristiques Techniques

    Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine. Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agrée pour éviter des dangers. Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition. CARACTÉRISTIQUES TECHNIQUES Alimentation: 230 V AC, 50 Hz ~...
  • Page 31: Introducción

    -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE LED T-36 RGB Pinspot. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su LED T-36 RGB Pinspot.
  • Page 32: Instrucciones De Manejo

    Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
  • Page 33 Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo.
  • Page 34: Instalación

    INSTALACIÓN Montaje del Pinspot La suspensión del Pinspot debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.
  • Page 35: Conexión Al Controlador Dmx / Conexión Aparato - Aparato

    (1) Trussing (2) Ágrafe (3) Lira de montaje (4) Tornillo de fijación (5) LEDs (6) Caja del Pinspot (7) Orificio del cable de anclaje (8) Cable de anclaje (9) Eslabón de conexión Monte el Pinspot en el sitio de instalación deseado mediante la lira de montaje. Sólo utilice un tornillo apropriado y asegúrese de que el tornillo está...
  • Page 36: Alimentación

    3 mm por mínimo en cada polo. OPERACIÓN Tras la conexión del aparato a la red, el LED T-36 RGB Pinspot comienza a funcionar. Sound Control Vd. puede ajustar Sound Control en colocar el interruptor dip 10 en la posición ON y el interruptor dip 9 en la posición OFF.
  • Page 37: Manual Mode

    Vd. puede colocar interruptor dip 10 en la posición OFF. Al menos 1 interruptor dip (von 1 – 9) debe ser en la posición ON. Los interruptores dip 1 – 9 sirven para ajustar la dirección DMX. Control: Después de ajustar la dirección de comienzo, Vd. puede controlar el LED T-36 RGB Pinspot mediante su controlador DMX. 37/39 51913580_V_1_1.DOC...
  • Page 38: Protócolo Dmx

    Protócolo DMX LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
  • Page 39: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Alimentación: 230 V AC, 50 Hz ~ Consumo: 12 W Peso: 1 kg Dimensiones (An.xPr.xAl.): 155 x 130 x 180 mm Máxima temperatura ambiente T 45° C : 60° C Máxima temperatura de la casa (inercia) T Número de LEDs: Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso.
