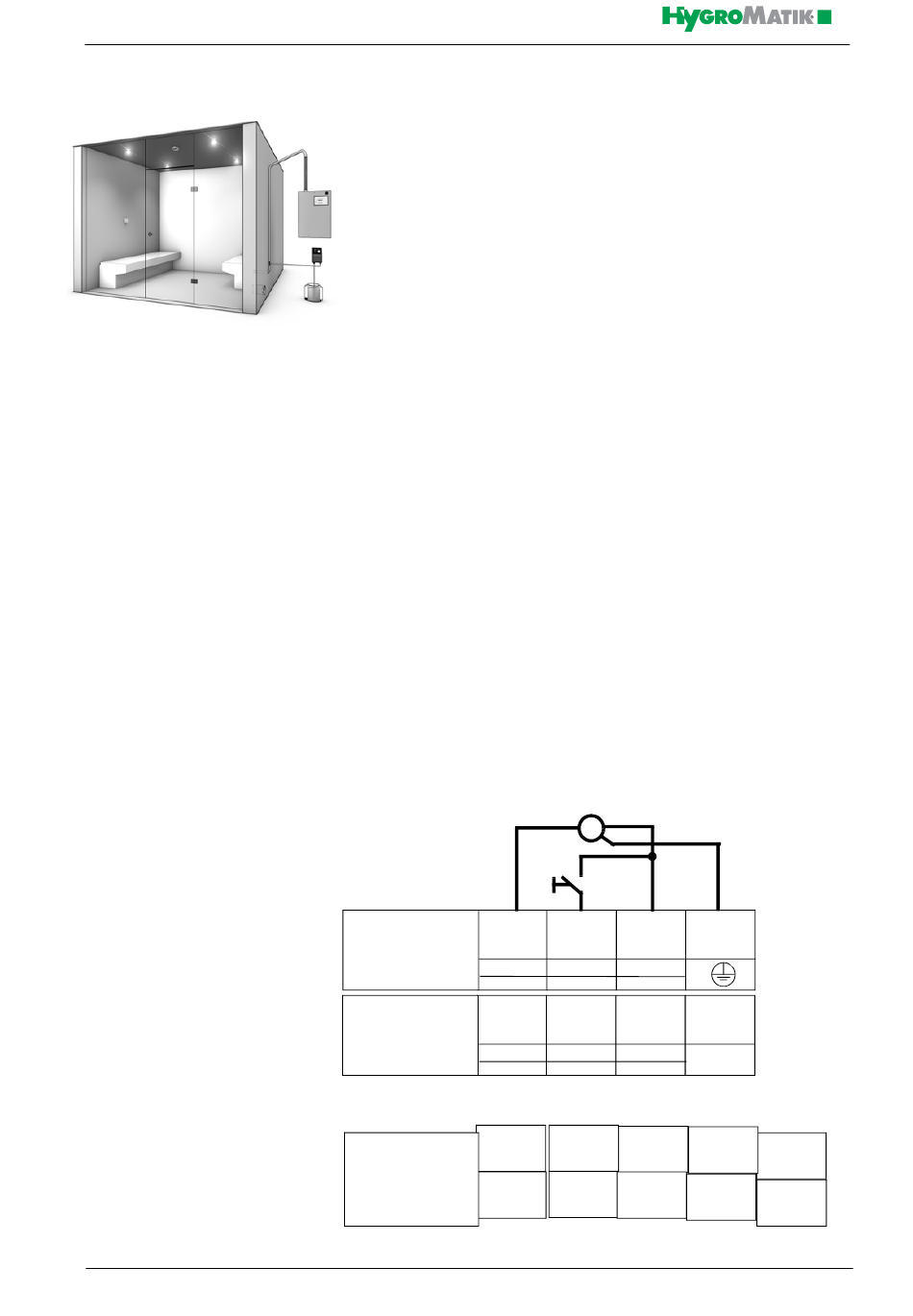

9.2 Installation de l'injecteur de matière odorante
avec pompe tubulaire (option)
Veuillez noter :
•
Prévoir le système d'alimentation en matière odorante (nombre
5 voir chapitre 4.2.1) le plus près possible du bain de vapeur.
•
Disposer le système d'alimentation en matière odorante à ce
qu'aucune matière odorante ne puisse s'écouler dans le
générateur de vapeur HygroMatik (1).
•
Disposer la pompe tubulaire (2) au-dessus du réservoir de
matière odorante (3), mais pas au-delà de 1,7 m.
•
Le système d'alimentation (5) ne doit pas être disposé à plus de
4 m au-dessus de la pompe à matière odorante.
Installation :
•
Monter le réservoir de matière odorante (3) à un endroit adapté.
•
Monter la pompe tubulaire (2) au-dessus (mais à 1,7 m max.) du
réservoir de matière odorante.
•
Brancher la conduite d'aspiration entre la pompe tubulaire (2) et
le réservoir de matière odorante (3).
•
Brancher la conduite de retour entre la pompe tubulaire (2) et le
réservoir de matière odorante (3) (valable uniquement pour une
pompe tubulaire de type DSP9911).
•
Brancher la conduite (4) entre la pompe tubulaire (2) et le
système d'alimentation en matière odorante (5).
9.2.1 Raccordement
tubulaire*
La fréquence et la durée d'impulsion de l'injecteur de matière odorante
peuvent être réglées sur le générateur de vapeur avec une pompe à
parfum de type EP230 ou EP24. L'injection de matière odorante n'a
lieu que pendant la production de vapeur.
Pompe EP230
N
1
bleu
Pompe EP24
N
marron
8
Générateur
de vapeur
18
Schéma de raccordement des pompes HygroMatik Type EP230 et EP24
électrique
de
M
230V
Impulsion
ou
230 V ou
PE
24V
24 V
2
3
noir
marron
24V
24V
PE
puls
Im
noir
gris
13
9
19
17
SPA
la
pompe
24V
230V
