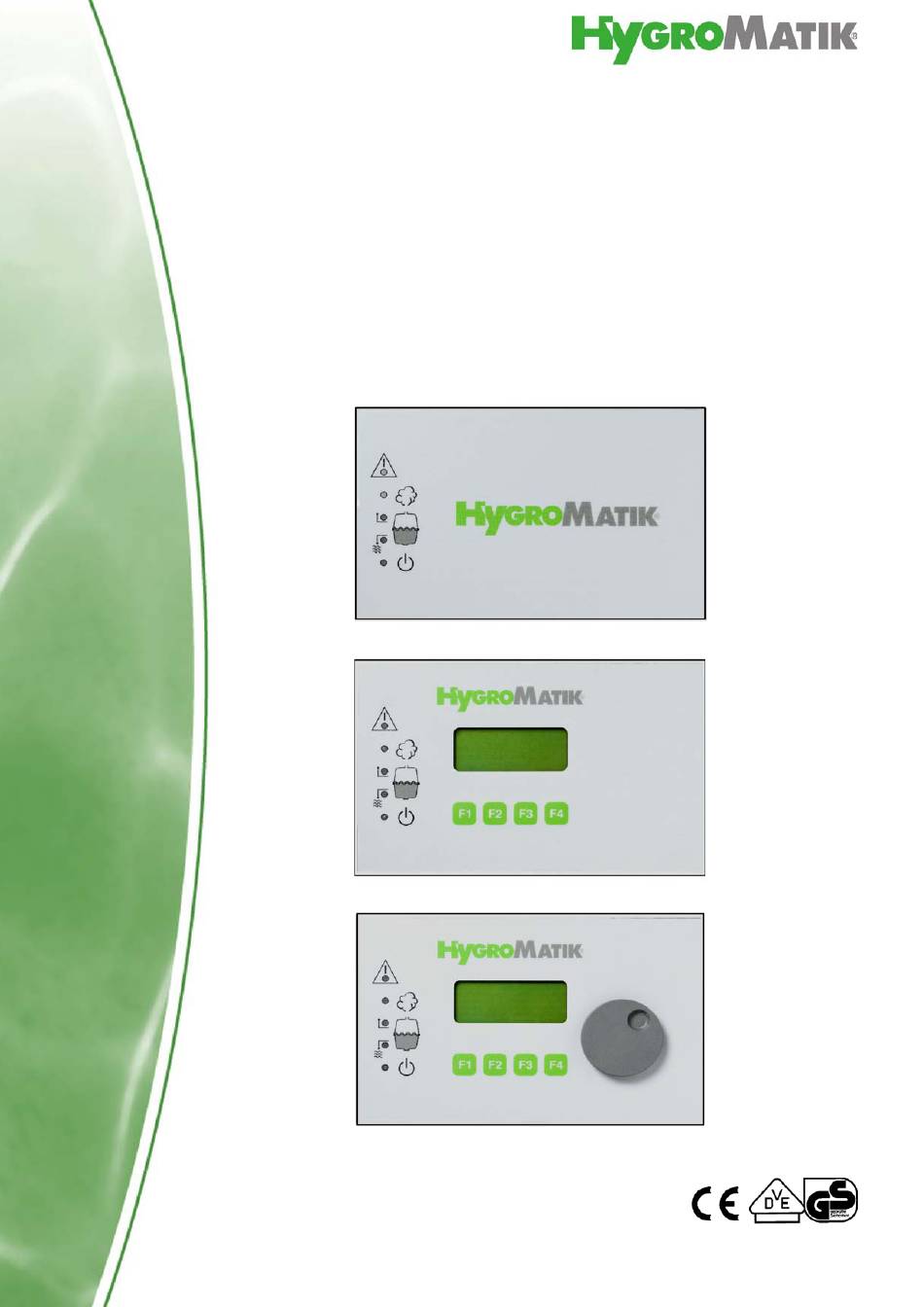

- Page 1 Mode d'emploi Contrôles de régulation Basic Comfort Comfort Plus ÁBCP.FRjÈ BCP.FR...
- Page 2 © Copyright HygroMatik GmbH Basic, Comfort et Comfort Plus, version août 2011 Sous réserve de modifications techniques. Version actuelle du mode d'emploi sous : www.hygromatik.de Attention, tensi on : ne faire effectuer les t ravaux qu e par d es t echniciens spécialisés.
-
Page 3: Table Des Matières
3.1 Description abrégée des contrôles de régulation ............. 9 3.2 Description du réglage ..................... 9 4. Commande - Basic ......................21 4.1 Activation du type Basic ....................21 4.2 Structure du type Basic ....................22 4.2.1 Unité d'affichage Basic ....................22 4.3 Carte-mère Basic ...................... - Page 4 7.7.2 Marche à suivre pour programmer la modification du paramètre E3 ......65 8. Appareils à double cylindre (HyLine 60-116) et appareils double (HeaterLine 60-90) 66 9. Pannes et messages / états ..................... 68 10. Raccords platine Basic ....................77 11. Schémas électriques ...................... 79 12. Données techniques ....................... 90...
-
Page 5: Introduction
En ca s de re vente de l 'appareil, i l doit être remis a u n ouvel exploitant. V euillez vous adresser à HygroMatik en cas de perte de la documentation. Langues Ce mode d 'emploi est disponible dans d ifférentes lang ues. -
Page 6: Utilisation Conforme À L'usage Prévu
1.3 Utilisation conforme à l'usage prévu L'humidificateur à va peur HygroMatik sert à la production de vapeur avec dif férentes qualité d'e au du robinet ou de l'eau partiellement adoucie (tous type s d'humidificateurs) ou de l'eau déminéralisée / de condensat nettoyé (uniquement les types d'humidificateurs HeaterLine, HeaterCompact et HeaterSlim). -
Page 7: Consignes De Sécurité
2. Consignes de sécurité 2.1 Généralités Les con signes de sécurit é sont prescrite s par la loi. Elles servent à la protection du travail et à la prévention accident. Avertissements et symboles de sécurité Les symboles de sécurité suivants caractérisent les parties de texte prévenant de risques et d e so urces de risqu es. -
Page 8: Elimination Lors Du Démontage
L'appareil doit être exploité uniquement avec une conduite de vapeur raccordée qui transmet la vapeur en toute sécurité. Les h umidificateurs à vape ur Hygro Matik on t un indice de protection IP20. Veillez à ce que le s app areils so ient prot égés contre l'eau qui goutte sur le lieu de montage. -
Page 9: Réglage De La Commande Sur La Régulation Externe
Plus. Remarque : les modifications de p aramètres ne sont possib les qu'avec des ponts enfichables sur un e commande Basic ; avec Comfort ou Comfo rt Plus par co ntre, p ar paramétrage du logiciel. Qua nd une co mmande Basic doit être transformée en Comfort / Plus, le réglage de s pon ts enfichab le est ign oré... - Page 10 Le contrôle de régulation Basic est représenté comme suit : Représentation du contrôle de régulation Comfort : Représentation du contrôle de régulation Comfort Plus : A l'inverse d u type Comfort, le type Comfort Plus possède un codeur rot atif supplémen taire q ui simplifie la man ipulation. La rotation vers la gauche ou la droit e du codeur rotatif correspond à...
- Page 11 Comfort / Comfort Plus Basic Chaque humidificateur HygroMatik est doté des bornes 1 et 2. Chaîne de sécurité Ces bornes servent au raccordement de la ch aîne de sécurité. (lancement) Les cont acts de verrouillage tels qu e hygrost at max., relais à...
- Page 12 Pour que le lancement soit commun, les bornes 18 et 19 du 1er humidificateur doivent être reliées aux bornes 1 et 2 du 2ème humidificateur selon le schéma. Sur demande, HygroMatik met à dispositio n tous les schémas nécessaires. A : Bornes de l'humidificateur 1...
- Page 13 Comfort / Comfort Plus Basic Régulation marche- En cas de rég ulation march e-arrêt, l'hyg rostat d e mise e n arrêt marche ou le commutateur de commande externe est câblé en série avec les contacts de la chaîne de sécurité.
- Page 14 Comfort / Comfort Plus Basic Réglage constant avec La commande peut être réglée su r les signau x de régulatio n signal de régulation externes suivants : externe 0(2) - 5 V DC 0(2) - 10 V DC 0(4) - 20 V DC...
- Page 15 Comfort / Comfort Plus Basic Remarque : l'humidificateur peut fonction ner de manière incontrôlée qua nd les lignes de r accordement d u rég ulateur externe peuvent absorber des tensions inductives en raison du câble électrique posé à pro ximité. Il est do nc expressément recommandé...
- Page 16 (fonction non disponible) directement une sond régulateur PI intégré d'humidité sur la command e Comfort ou Comfort Plus. HygroMatik livre sur de mande une sonde active avec u signal de sortie de 0-10 V DC. Il est égalemen t possible d'utiliser des sond es aya nt d'autres signaux de sortie ;...
- Page 17 Comfort / Comfort Plus Basic Remarque : sur les humidificateurs à double cylindre, la commande du second cylindre à vapeur (à droite) est toujours réglée sur un « signal de régulation externe de 0-10 V » (réglage usine). Sonde active...
- Page 18 Comfort / Comfort Plus Basic Réglage sur le Configurer les paramètres signal de sonde : U6 sur « régulateur PI » et 0(4)-20 V DC E3 sur « 0-20 V » (la valeur de con signe de l'humidité relative se co nfigure au paramètre P8)
-
Page 19: Contrôle De Régulation Proportionnelle Avec Les Hygrostats De Type Hph
Comfort / Comfort Plus Basic Contrôle de régulation L’hygrostat pour canal de type HPH ou l’hygrost a t pour pièce de proportionnelle avec les type HRP fou rnit un signal de sortie à résistance hygrostats de type HPH proportionnelle. Une ba nde proportionnelle d’humidité relative ou HRP de 7 % est ainsi atteinte et doit être utilisée pour les tâches de... - Page 20 Comfort / Comfort Plus Basic A : Humidification B : Déshumidification C : Humidité relative en % Exemple : P8 Valeur de consigne HR= 50 % E18 Of fset po déshumidificateur = 5 % Point de commutation humidification - déshumidification = 55 % + hystérésis de 1 %...
-
Page 21: Commande - Basic
HygroMatik Hygrostats type HPH ou type HRP Vous tro uverez des explication s su r les possibilités de rég lage de la comman de de t ype Basic au chapitre « Réglage sur le signal de régulation ». Page 21... -
Page 22: Structure Du Type Basic
4.2 Structure du type Basic La comman de HygroMatik de typ e Basic se co mpose d'une carte-mère et d'une unité d'affichage avec une symbolique pour la description des LED. 4.2.1 Unité d'affichage Basic L'unité d'af fichage de la command e Basic donn e à l'utilisateur des information s su r l'ét at de service e t délivre de s me ssages... -
Page 23: Carte-Mère Basic
: 4.4 Paramétrage via des ponts enfichables Les ré glages (p aramètres) de la co mmande Basic ne peu vent être modifiés qu'au moyen des ponts enfichables. Les ponts enfichables sont des petites pièces que l'on fiche sur deux broches d'un circuit de commutation et qui établissent ainsi... - Page 24 Le pon t est considéré comme ouve rt quan d le p ont en fichable n'est placé que sur une ou aucune des deux broches. Attention : ne chang er les positio ns de ponts enfichables que lorsque le système est hors circuit. La commande pourrait sinon être endo mmagée ou cela pourrait avoir des consé...
-
Page 25: Description Abrégée Des Ponts Enfichables
* : si les ponts enfichables A, B et C ne sont pas fichés, ceci est le réglage en usine sur un signal de régulation externe 0-10 V DC. D'autres signaux de régulation ( 0-20 V DC, 0-10 mA DC) peuvent également être traitées par le Basic. La commande doit cependant être programmée pour cela à l'usine. -
Page 26: Description De La Fonction Des Ponts Enfichables
4.4.2 Description de la fonction des pont enfichables Pont enf ichable A / régulation ma rche-arrêt ou programmation usine Si ce pont e nfichable est le seul fiché, l'h umidificateur a un fonctionnement marche-arrêt. Si les ponts enfichables A, B et C ne sont pas fichés, ceci est le réglage en usine sur un signal de régulation externe 0-10 V DC. - Page 27 Pont enfichable F / vidange partielle moins fréquente (-50 %) Si le pon t enf ichable est fiché, la fonction « V idange p artielle moins fréquente (-50 %) » est active. La comma nde réalise pério diquement une vidang e partielle du cylindre p ar déconcentration de l'eau da ns le cylindre dans laquelle la concentration en sel s'est accrue car seule l'eau pure s'évapore pendant le fonctionnement.
- Page 28 Pont enfichable I Ce pont enfichable n'est pas fiché par défaut. Remarque : ce pont enfichable ne doit pas être fiché ou ne l'être qu'avec l'accord de HygroMatik. Pont enfichable J Ce pont enfichable n'est pas fiché par défaut. Remarque : ce pont enfichable ne doit pas être fiché ou ne l'être qu'avec l'accord de HygroMatik.
-
Page 29: Description Des Potentiomètres
La capacité des contacts de relais est de 250 V/8 A. 4.4.4.1 Panne générale - relais de base La commande Basic est éq uipée normalement d'un re lais de base sur lequel la p anne générale est progra mmée. En cas de panne, le relais de b ase est alo rs activé. -
Page 30: Fonctionnement
• « Problème vidange » • « Problème remplissage » • « Maintenance » (uniquement sur les humidificateurs à vapeur à électrodes) • « Problème contacteur principal » • « Problème sonde thermique » (uniquement sur le type d'appareil HeaterLine) Le messag e de commu tation qui active le relais de base peut être modifié... -
Page 31: Comfort Et Comfort Plus
éclairé. L' affichage st andard de l'écra n indique la production de vapeur actuelle. 5.1 Structure de Comfort et Comfort Plus Les de ux commandes HygroMatik Comfort et Comfort Plu s se composent d'u ne carte-mère et d'un e un ité d'affichage avec rétroéclairage de l'écran. -
Page 32: Unité D'affichage Et De Commande Comfort / Comfort Plus
5.1.1 Unité d 'affichage et de commande Comfort / Comfort Plus Comfort Comfort Plus A l'inverse d u type Comfort, le type Comfort Plus possède un codeur rot atif supplémen taire q ui simplifie la man ipulation. La rotation vers la gauche ou la droit e du codeur rotatif correspond à... -
Page 33: Régulation Comfort Et Comfort Plus
A : Panne (LED rouge) B : Humidification (LED jaune) C : Remplissage (LED jaune) D : Vidange (LED jaune) E : Opérationnel (LED verte) Quans l'intervalle de service est écoulé, la LED verte clignote et « Intervalle de service » s'affiche à l'écran. Vous pouvez adapter l'intervalle de service à... -
Page 34: Pompage Manuel
Signaux de régulation externes possibles pour Comfort / Comfort Plus (E3) 0(2) - 5 V DC min. 0,1 mA** 0(2) - 10 V DC min. 0,2 mA** 0(4) - 20 V DC min. 0,3 mA** 0(2) - 10 mA DC min. -
Page 35: Carte-Mère De Rela
5.2 Carte-mère de rela is de signalisa tion (option) Remarque : cette option n'e st p as disponible pour humidificateurs à vapeur à électrodes C01 e C02 ! La ca rte-mère de re lais de sign alisation possè de qua tre relais de signalisation sup plémentaires. -
Page 36: Équipement Ultérieur D'une Carte-Mère De Relais De Signalisation
5.2.1 Équipement ultérieur d'une carte-mère de relais de signalisation Le connecteur fe melle JP1 de la ca rte-mère de re lais de signalisation se fiche dans le socle à re ssort JP3 d e la carte- mère de manière à ce que les deux boulons d'écartement de la carte mère s'encliquètent dans les alésages de cette dernière. -
Page 37: États De Service (Dépend De L'appareil)
6. États de service (dépend de l'appareil) L'écran indique les états de service suivants : Type d'appareil HyLine, CompactLine, MiniSteam HeaterLine/Demi Line - Humidification / chauffage Humidification chauffage - Opérationnel - Opérationnel - Pas de demande - Pas de demande - Remplissage - Remplissage - Vidange partielle... -
Page 38: Messages D'erreur (Comfort / Comfort Plus - Commande)
Vidange partielle Le con trôle de régula tion ré alise régulière ment une vidange partielle pour obtenir u ne d éconcentration de l'e au d ans le cylindre. Vidange totale Selon la qualité de l’eau, le cylindre à vapeur est complètement vidé... -
Page 39: Problème Remplissage X X
Problème vidange La commande déclenche périodiquement la pompe de vidange. Si, pendant la vidange, il n'y a p as ou trop peu d'eau vidangée, le contrôle de régulation signale un « Problème vidange ». Sonde thermique déclenchée Si une sonde thermique s'est déclenchée, la commande détecte cela comme un défaut «... -
Page 40: Temps De Vaporisation
Temps de vaporisation dépassé La commande déclenche l'électrovanne d'entrée à intervalles en cas de demande d'humidification. Si, malg ré une demande constante d'h umidification, la comma nde ne déclenche p as « T emps de vaporisation l'électrovanne, le message dépassé » s'affiche à l'écran. Maintenance Au bout d'une heure de fonctionnement alors que le cylindre est plein, la command e coupe le gén érateur de vapeur. -
Page 41: Menu Logiciel Et Paramétrage
7. Menu logiciel et paramétrage Une communication locale (envoi et réception de données) avec les contrôles de régulation Comfort / Comfort Plus est po ssible grâce à l'écran et au clavier. Les principales possibilités de communication sont les suivantes : •... -
Page 42: Structure De Menu
7.1 Structure de menu Niveau de lecture Niveau de menu Niveau du sous-menu et des paramètres Début Paramètres Langue Test système de lecture L 13 Paramètres Mise en Entrée L 12 de régulation service code Plaque signalétique Horloge programmable Paramètres de données Paramé... -
Page 43: Niveau De Lecture
7.2 Niveau de lecture Avec , vous pouvez faire défiler valeurs de lecture (L x) : Lecture L13 Compteur horaire [dddd:hh] L12 Signal de sortie [%] L7* Valeur effective Humidité Relative [% HR] L6* Valeur de consigne Humidité Relative [% HR] L5 Limitation de débit [% puiss. -
Page 44: Niveau De Menu
» Appuyer sur Remplissage Limitation débit L5 : 100% Menu Limitation » Appuyer sur débit P1 : 100 Menu Limitation » Appuyer sur débit P1 : 000 Menu Limitation » Presser 5 fois débit P1 : 000 Menu Limitation » Appuyer sur débit P1 : 050... -
Page 45: Menu Paramètres Mise En Service
Marche à suivre pour programmer le changement de langue : Appuyer sur Langue/Language Appuyer sur Langue/Language Choisir la langue désirée avec Allemand confirmer avec Quitter le menu Langue/Language avec Remarque : le changement de langue re ste actif u ne f ois l'appareil éteint. - Page 46 Para- Description Possibilités Code mètres de réglage d'accès Signal d'entrée 0(2)-5 VDC 0(2)-10 V DC 0(4)-20 V DC 0(4)-10 mA DC 0(4)-20 mA DC 0-140 Ohm Valeur de [+/-15%] correction sonde d'humidité E18* Offset [-2 à +15%] déshumidificateu Compensation [0-100%] signal d'entrée Atténuation de la [oui/non] 010...
-
Page 47: Sous-Menu Test Du Système
7.3.2.2 Sous-menu Test du système test permet de contrôler dif férentes fon ctions de l'humidificateur à vapeur (telle que la mise en service). Les routines de test suivantes peuvent être exécutées : Test système Test automatique du système (comprend tous les tests individuels) Test LED (test individuel) Test pompe/ELV (test individuel) - Page 48 Test pompe / ELV Ce test co ntrôle le fonctionnement de l'électrovanne d'entrée et de la po mpe de vid ange en remplissant et/ ou en vidant partiellement le cylindre. Le s me ssages suivant s peu vent apparaître à l'écran : Affichage possible Etat L'électrovanne est défectueuse ou...
-
Page 49: Menu Plaque Signalétique Électronique
Affichage possible Etat La chaîne de sécurité est fermée. Test Demande En régulation marche/arrêt, Lancement OK l'humidificateur est en fonction. La chaîne de sécurité s'est Test Demande déclenchée (par ex. hygrostat Sans lancement max.). L'humidificateur est opérationnel. La chaîne de sécurité est fermée. Test Demande Une demande est présente sur 6,3 V 63%... -
Page 50: Menu Paramétrage
Plaque signalétique » Confirmer et afficher la valeur désirée en appuyant sur 7.3.4 Menu Paramétrage Le déroulement du fonctionnement et le traitement des signaux d'un humidificateur so nt entre aut res déte rminés p ar des paramètres. Ces paramètres peuvent être modifiés en cas de nécessité. L'accès à... -
Page 51: Tableau Récapitulatif Des Paramètres
7.3.4.1 Tableau récapitulatif des paramètres Para- Brève description Possibilité de dans le menu/sous- Code configuration mètres menu d'accès Standby 0 min. - 999 h Paramétrage/ aucun vidange [HHH : MM] hhh : mm Paramètres de vidange Xp régulateur PI 0 - 100 Paramétrage/ paramètres de [renforcement]... - Page 52 Para- Brève description Possibilité de dans le menu/sous- Code configuration mètres menu d'accès E6** Relais de signalisation 1 même sélection qu'à Paramétrage/ E5, état 2 = réglage paramètres de données usine E7** Relais de signalisation 2 même sélection qu'à E5, Paramétrage/ état 3 = réglage usine paramètres de données...
-
Page 53: Description Des Paramètres
Para- Brève description Possibilité de dans le menu/sous- Code configuration mètres menu d'accès Horloge programmable Heure de marche et Paramétrage/ d'arrêt (uniquement avec horloge programmable Comfort Plus) (par semaine, par jour) Contacteur principal MARCHE (contacteur Paramétrage/ inactif lors de la vidange principal=inactif) paramètres de vidange ARRÊT (contacteur... - Page 54 E5 Relais de base Le relais de base fournit un contact inverseur sans potentiel sur les bornes 28, 29 et 30 (capacité admissible : 250V/8A). La co mmutation a lieu si un ét at de se rvice déte rminé est présent.
- Page 55 Cela correspond à un temp s de vidange défini en secondes. La valeur préréglée ne pourra être modifiée qu'après accord avec HygroMatik. H6 Vidange Ce paramètre permet d'activer et de désactiver la vidange totale.
- Page 56 Vous prescrivez une quantité de vapeur à ce paramètre. Quand l'humidificateur a produit cette quantité de vapeur, la commande déclenche une vidange partielle. La valeur préréglée ne pourra être modifiée qu'après accord avec HygroMatik. H12 Compteur vidang e (uniquement po ur hu midificateur de type HeaterLine) Ce paramètre permet de régler la durée de marche de la pompe...
- Page 57 Paramétrage Code 000 » Appuyer sur » Paramétrage Code 010 » Appuyer sur Paramétrage Code 010 » Appuyer sur Paramètres de régulation » Intervalle de maintenance P2 : 3.00 » Appuyer sur Reset intervalle » Appuyer sur de maintenancel P3 : NON Reset intervalle de maintenancel »...
- Page 58 P4 Compensation signal d'entrée Des so ndes d'humidité sur lesqu elles une humidité re lative de 0% correspond à un sign al d e 0 V, 0 mA ou 0 Ohm sont raccordées de maniè re st andard su r la commande Co mfort / Comfort Plus.
-
Page 59: T0 Horloge Programmable
7.4.1 T0 Horloge programmable (disponible uniquement avec la commande Comfort Plus) Si le mode T imer est p aramétré pour u n f onctionnement journalier ou h ebdomadaire et si la chaîne de sécurité externe est fe rmée, le gé nérateur de vapeur p roduira de la vap eur en fonction des données de marche et d'arrêt saisies. -
Page 60: Interface
Prise femelle montée Affectation des broches C TxD B RxD A Gnd Remarque : veuillez contacter HygroMatik pour la synt axe des commandes. Remarque : c'est au clien t de crée r le log iciel d'adaptation des types d'interfaces. Page 60... -
Page 61: Paramétrage Sans Code (P0=000) / Niveau Client D'ordre Général
7.6 Paramétrage sans code (P0= 000) / niveau client d'ordre général Exemple : le réglage du temp s au bout duque l la vidange en stand-by est ef fectué (paramètre A4) doit être mod ifié par le réglage usine (A4 = 24 h) sur A4 =10 heures : 7.6.1 Marche à... - Page 62 Standby » Le curseur se trouve sous le 3ème chiffre. Appuyer 3x vidange A4 : 010:00 pour confirmer la valeur. Standby vidange » Quitter la zone avec A4 : 010:00 Paramètres de vidange » Quitter le sous-menu avec Confirmer l'enregistrement »...
-
Page 63: Paramétrage Avec Code (P0=010) / Niveau Client Avancé
7.7 Paramétrage avec co de (P0= 010) / niveau client avancé Exemple : le réglage du signal de régulation doit être adapté : Le réglage usine est un signal 0-10 V arrivant d'une régulation externe ; ce réglage d oit ê tre mo difié de manière à ce qu e la régulation PI int erne soit activée pour la connexion d'une autre sonde d'humidité... - Page 64 Limitation » Appuyer sur débit P1 : 100% Régulation » Appuyer sur (= sélectionner le paramètre à U6 : Régulateur externe modifier) Régulation » Sélectionner avec « Régulateur PI » U6 : régulateur externe Régulation » Confirmer la sélection avec U6 : régulateur PI Régulation U6 : régulateur PI...
- Page 65 7.7.2 Marche à suivre pour pr ogrammer l modification du paramètre E3 Procédez aux mê mes étapes de programmat ion que pour la « Modification du paramètre U6 » (chapitre précédent) jusqu'à ce q ue vo us a rriviez à l'affichage du sous-menu « Paramètres de régulation »...
-
Page 66: Appareils À Double Cylindre (Hyline 60-116) Et Appareils Double (Heaterline 60-90)
8. Appareils à double cylindre (HyLine 60- 116) et appareils double (HeaterLine 60-90) Les humidificateurs à vape ur à électrodes HyLine 60-116 sont des ap pareils à doub le cylindr e (= deux cylin dres da ns un corps). Chacun des deux cylindres à vap eur est régulé par une commande propre . - Page 67 (esclave) Remarque : La commande du 2 ème cylindre à vapeur est une commande Basic de série (= carte-mère et p laque de mont age avec 5 LED pour la sortie des données). La commande du 1er humidificateur à vapeur peut ê tre u ne Basic, une Comfort ou une Comfo rt Plus.
-
Page 68: Pannes Et Messages / États
9. Pannes et messages / états Attention : en cas de pannes, noter ce qui s'affiche à l'écran et arrêter immédiatement l'app areil. Seul un personnel qualifié est autorisé à réparer les pannes en respectant les consignes de sécurité. Remarque : les me ssages d'erre ur dép endent du type d'humidificateur, les hu... - Page 69 - Conductivité faible de l'eau Déterminer les valeurs de l'eau, - Démarrage à froid prendre contact si besoin avec - Redémarrage après une vidange totale HygroMatik. - Conductivité de l'eau très variable • - Électrodes usées Remplacer les électrodes. •...
- Page 70 Affichage Message d’erreur à Cause possible Mesure l’écran* Problème • L’électrovanne ou la conduite • Ne ttoyer ou remplacer remplissage d'alimentation est encrassée ou l’électrovanne ou la conduite défectueuse. d'alimentation. L'appareil s'arrête automatiquement. • Bobine défectueuse • Mesurer et changer la bobine. •...
- Page 71 Affichage Message d’erreur à Cause possible Mesure l’écran* Sonde thermiqu e La sonde thermique s'est déclenchée. Couper l'alimentation électrique. • • déclenchée Ôter le capot noir. Repousser la goupille de déclenchement bleue L'appareil s'arrête avec une pince pointue recourbée automatiquement. ou un tournevis.
- Page 72 • Quand l'eau n'est que très faiblement • Déterminer le s va leurs d e l'e au, prendre contact si bes oin av ec conductrice, l'évaporation continue ne HygroMatik. suffit pas à concentrer suffisamment la conductivité de l'eau. Page 72...
- Page 73 Affichage Etat possible Cause possible Mesure L'humidité définie • La limitation du débit de l'appareil empêche • Contrôler la limitation du débit n'est pas atteinte. une pleine puissance de sortie. « P1 ». • La puissance nominale de l’appareil ne •...
- Page 74 Affichage Etat possible Cause possible Mesure Accumulation • Le cylindre est mal placé dans l'embase. • Insérer un nouveau joint torique d'eau sur le socle humidifié dans l'embase, puis mettre le cylindre en place. • L'eau ne peut pas s'écouler librement lors •...
- Page 75 électrodes (dépôts bruns foncés et noirs) d'être endommagé. et une conductivité très élevée de l'eau. Contacter éventuellement HygroMatik Effectuer la maintenance : dans ce cas. - remplacer les électrodes - nettoyer le cylindre vapeur - contrôler la qualité...
- Page 76 LED rouge LED jaune en haut LED jaune au milieu LED jaune en bas LED verte LED éteinte LED allumée LED clignotante ** uniquement Comfort / Comfort Plus *** ELDB = Humidificateur à vapeur à électrodes ; HL = Humidificateur à radiateur Page 76...
-
Page 77: Raccords Platine Basic
10. Raccords platine Basic Carte-mère Humidificateur à vapeur Convertisseur de mesure (uniquement avec Electrode de capteur type d'humidificateur HyLine, CompactLine, MiniSteam) Lampe de signalisation erreur (rouge) Fusible de commande 1,6 A Lampe de signalisation humidification Contacteur principal (jaune) D 63... - Page 78 Convertisseur électrique LED rouge LED jaune LED jaune LED jaune LED verte Platine relais Transformateur Page 78...
-
Page 79: Schémas Électriques
(ST4) 31 - 42 En option : 4 sorties de relais de Fusible de commande 1,6 A signalisation (voir JP3) Terminal de ponts enfichables paramètres Contacteur principal Basic ST 8 Connecteur port COM L1-L3 Bornes principales ST 9 Fiche télécommande... - Page 80 Page 80...
- Page 81 L2 L3 L3 N N PE +24V 1,6A Message de service 13 12 Socle Platine de base Sockel / socket Basis Platine/ basic electronic Hy23-45 HY60-116 C-30-58 Meldung Befeuchten signal humidifing L1 L2 L3 L1 L2 L3 L1 L2 L3...
- Page 82 Page 82...
- Page 83 Page 83...
- Page 84 HL 12 / HL 18 HL 27 / HL18 Message de Betriebsmeldung Betriebsmeldung service Message de service operation operation Halbleiterrelais an der solid state relay Relais semi-conducteur Halbleiterrelais an der solid state relay Relais semi-conducteur dans cloison d'appareil dans cloison d'appareil Geräte-Mittelwand located at middle plate Geräte-Mittelwand...
- Page 85 G2 Füllen aus G2 - Niveau de G1 Trockengang service G1 - Processus de séchage 13 12 Platine de base Basis Platine/ basic electronic 23 24 Bauseitige Verdrahtung Câblage client external wiring Section énergie Section commande pour appareil Slave HL 60-90...
- Page 86 Page 86...
- Page 87 Page 87...
- Page 88 Page 88...
- Page 89 Page 89...
-
Page 90: Données Techniques
12. Données techniques Humidificateur à vapeur pour radiateur Type HeaterLine HL06 HL09 HL12 HL18 HL24 HL30 HL36 HL45 Production de 12 1 30 3 vapeur [kg/h] Puissance 4,5 6,8 13,5 18,0 22,5 27,0 33,8 électrique [kW] Consommation de 11,3 1 19,5 29,3 39,0... - Page 91 Humidificateur à vapeur à électrodes Type HyLine HY05 HY08 HY13 HY17 HY23 HY30 Production de vapeur [kg/h] Puissance électrique [kW] 12,8 17,3 22,5 Consommation de courant [A] 14,1 18,4 24,9 32,5 Protection [A] 3x10 3x16 3x20 3x35 3x35 Type HyLine HY45 HY60 HY90...
