Utilisation En Mode Maître / Esclave - Contest Nino Guide De L'utilisateur

4.3 - Branchements
Connectez-la prise d'alimentation au secteur.
En mode Maître / Esclave, reliez les appareils esclaves à la sortie DMX de l'appareil maître. L'appareil Maître ne
doit pas avoir de câble DMX relié sur son entrée DMX.
En mode DMX reliez le câble en provenance de la télécommande DMX sur l'entrée du premier appareil puis reliez
les autres appareils au premier.
- Si vous utilisez une télécommande équipée de fiches XLR 5 broches, vous devez vous munir d'un adaptateur 5
broches vers 3 broches.
- Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé d'utiliser un circuit

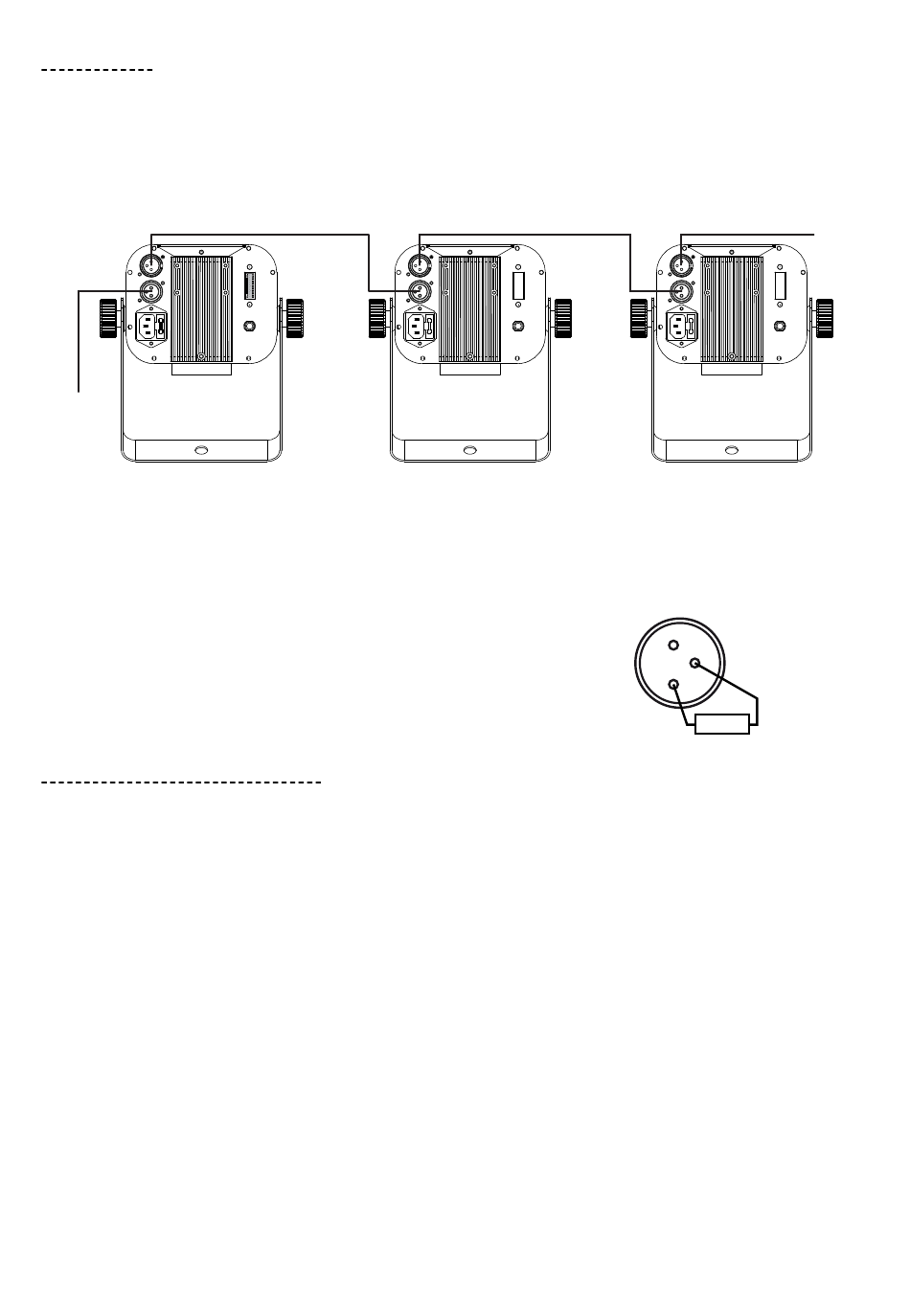

bouchon (Résistance de 120 Ohm entre les bornes 2 et 3 d'une fiche XLR). Voir dessin ci-dessous.
4.4 - Utilisation en mode Maître / Esclave
En reliant les connexions DMX IN aux connexions DMX OUT des appareils, le premier appareil contrôlera les
suivants. Son microphone interne synchronisera les animations de l'ensemble de la chaîne sur la musique.
Cette fonction vous permet de réaliser des effets précis.
Vous saurez quel appareil est le maître (MASTER, celui qui contrôle), parce qu'aucun câble ne sera branché à son
entrée DMX. Les autres appareils esclaves (SLAVE) auront leurs câbles DMX branchés à leur entrée DMX.
La fonction MASTER/SLAVE passe outre tous les dipswitches (commutateurs) mais nécessite que le commutateur
n°1 soit enclenché sur le premier appareil.
Activation du mode Maître/Esclave :
- Pour le projecteur maître, le dipswitch 1 sur ON, tous les autres sur OFF.
- Pour les projecteurs esclaves le dipswitch 1 DOIT être sur OFF, la position des autres dipswitches n'importe pas.
Inversion des mouvements sur les appareils Esclaves:
Quand le dipswitch (commutateur) 10 est sur OFF, l'appareil fonctionne normalement. Quand le dipswitch 10
est sur ON l'appareil est en mode inversé. C'est à dire que les mouvements sont inversés, alors que les couleurs
restent synchronisées sur le maître. En fonctionnement DMX le dipswitch 10 doit être positionné sur OFF.
