Suspension Du Projecteur À Une Structure - Harman Martin MAC Allure Wash PC Manuel D'installation Et De Sécurité

Les points de montage permettent d'orienter les embases parallèlement ou perpendiculairement au tube
comme indiqué Figure 3.
Suspension du projecteur à une structure
1. Vérifiez que les crochets sont en bon état et qu'ils supportent au moins 10 fois le poids de l'appareil ou
respectent les régulations locales en matière d'accroche. Vérifiez que la structure supporte en toute
sécurité le poids de tous les appareils et accessoires installés : câbles, crochets, accessoires etc. et
respecte les régulations locales.
2. Fixez chaque crochet sur une embase avec une vis M12 (grade 8.8 ou supérieur) et un écrou à couple
dominant (Nylstop par exemple).
Collier à mâchoires
3. Voir Figure 3 en page 10. Alignez le premier
ensemble crochet - embase avec les deux
trous de fixation dans la base et engagez les
deux inserts à quart de tour. Voir Figure 4.
Tournez complètement les inserts de 90° dans
le sens horaire pour les bloquer. Répétez la
même opération pour le second ensemble
crochet - embase.
4. Interdisez l'accès sous la zone de travail. Voir
Figure 5. Notez l'orientation de la flèche
FRONT sur la base de l'appareil. En travaillant
depuis une plateforme stable, accrochez le
projecteur sur la structure, la flèche FRONT du
socle vers la zone à éclairer. Serrez les
crochets.
5. Voir Figure 6. Installez une élingue de sécurité
homologuée pour le poids de l'appareil.
Bouclez-la dans le point de fixation (indiqué par
10

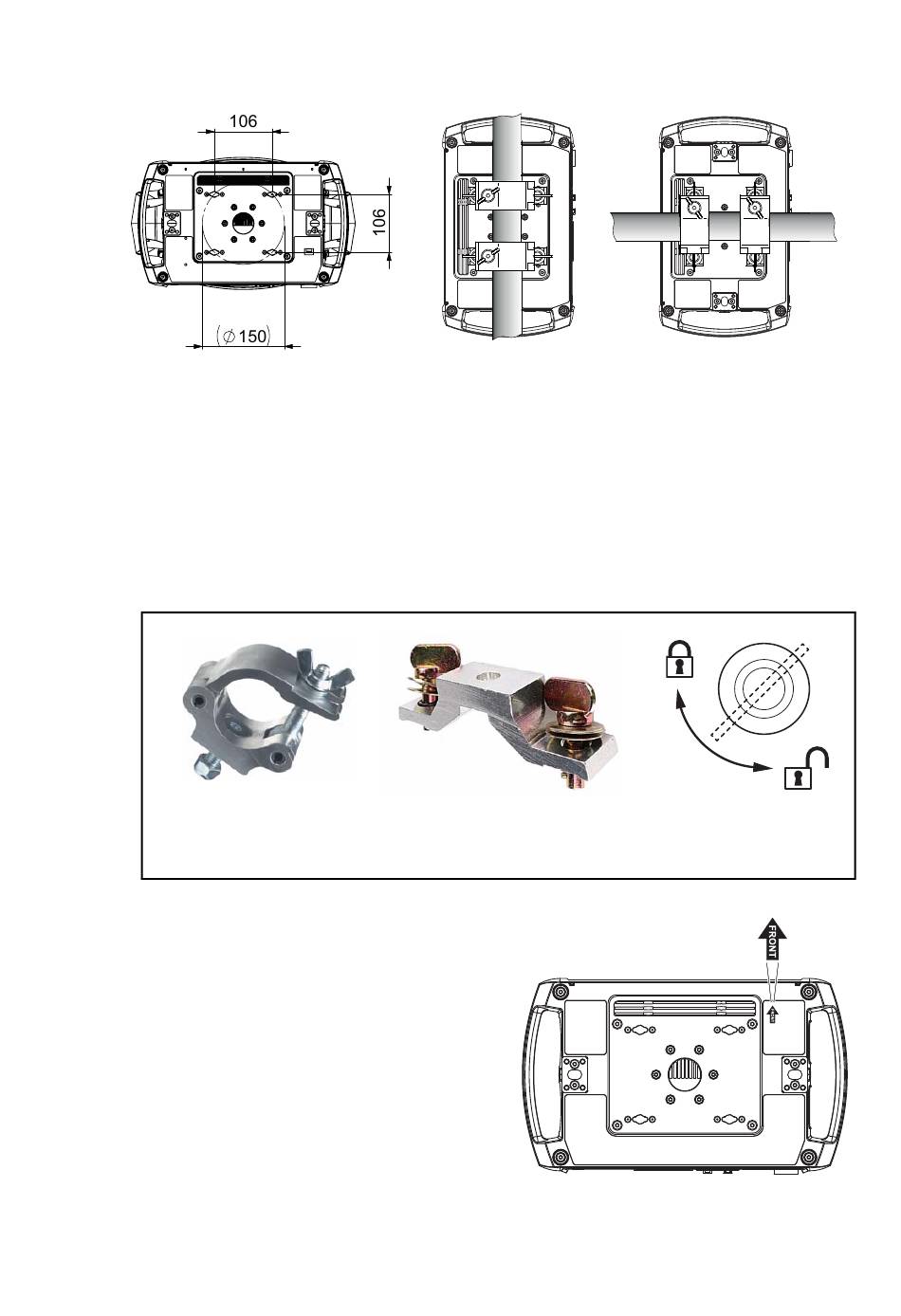

Figure 3: Positions des embases pour crochets
Embase Omega pour colliers
Figure 4: Accessoires d'accroche Martin
MAC Allure™ Wash PC - Manuel d'Installation et de Sécurité
90°
Veroruillage des inserts
à quart de tour
SAFETY CABLE
Figure 5: Avant de l'appareil
SAFETY CABLE
