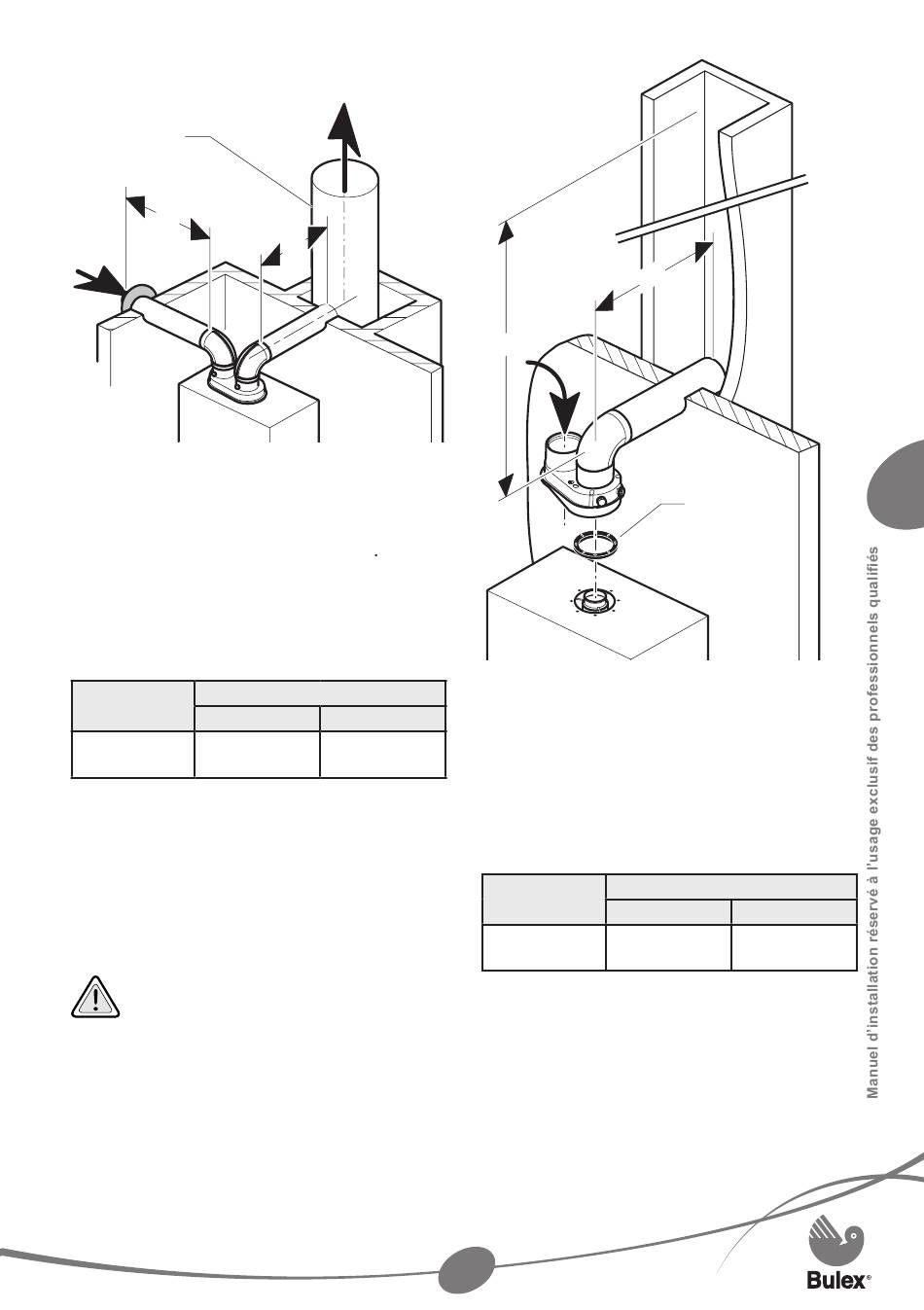

Système Ventouse Verticale (Installation De Type B22P) - bulex ISOTWIN C 25 Notice D'emploi

Type C
A
L 1
Légende
1 Joint
A Conduit collectif
Perte de charge maximale : 60 Pa
Cette valeur est atteinte avec 2 coudes, le
séparateur double flux et la longueur de
conduit maximale (L=L1+L2).
Type
F 25 H-MOD
C52 / C82
30 m
2 x Ø 80 mm
Chaque fois qu'un coude 90° supplé-
mentaire est nécessaire (ou 2 à 45°), la
longueur (L) doit être réduite de 2 m.
5.8.5 Système ventouse verticale
(installation de type B22P)
Attention ! l'air de combustion
est pris dans le local où est
installé l'appareil. En aucun
cas, les ventilations hautes
et basses ne peuvent être
obstruées.
L 2
Longueur max.
F 30 H-MOD
30 m
L 2
Légende
1 Joint
Perte de charge maximale : 70 Pa
Cette valeur est atteinte avec la longueur
de conduit maximale (L=L1+L2) et un
adaptateur double flux.
Type
F 25 H-MOD
B22P
Ø 80 mm
Chaque fois qu'un coude 90° supplé-
mentaire est nécessaire (ou 2 à 45°), la
longueur (L) doit être réduite de 2 m.

L 1
1
Longueur max.
F 30 H-MOD
15 m 15 m
