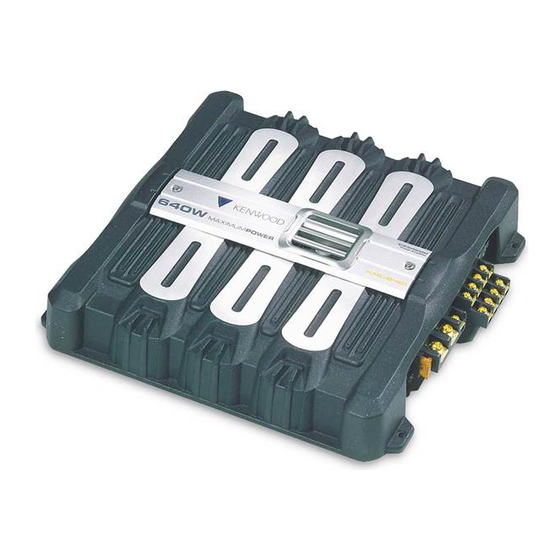

Kenwood KAC-8401 Mode D'emploi
  1. Manuels
  2. Marques
  3. Kenwood Manuels
  4. Amplificateurs
  5. KAC-8401
  6. Mode d'emploi
Kenwood KAC-8401 Mode D'emploi

Kenwood KAC-8401 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
KAC-8401
4-CHANNEL POWER AMPLIFIER 7 page 2-13
INSTRUCTION MANUAL
AMPLIFICATEUR DE PUISSANCE 4 CANAUX 7 page 14-25
MODE D'EMPLOI
AMPLIFICADOR DE POTENCIA DE 4 CANALES 7
26-36
página
MANUAL DE INSTRUCCIONES
Take the time to read through this instruction manual.
Familiarity with installation and operation procedures will help
you obtain the best performance from your new power amplifier.
For your records
Record the serial number, found on the back of the unit, in the spaces
designated on the warranty card, and in the space provided below.
Refer to the model and serial numbers whenever you call upon your
KENWOOD dealer for information or service on the product.
Model KAC-8401 Serial number
© PRINTED IN CHINA B64-2573-00/00 (KV/EV)

Publicité

Table des Matières
loading

Manuels Connexes pour Kenwood KAC-8401

Sommaire des Matières pour Kenwood KAC-8401

  • Page 1 Refer to the model and serial numbers whenever you call upon your KENWOOD dealer for information or service on the product. Model KAC-8401 Serial number © PRINTED IN CHINA B64-2573-00/00 (KV/EV)

  • Page 2: Safety Precautions

    • To prevent a short circuit when replacing a fuse, first disconnect the wiring harness. NOTE • If you experience problems during installation, consult your Kenwood dealer. • If the unit does not seem to be working right, consult your Kenwood dealer. FCC WARNING This equipment may generate or use radio frequency energy.
  • Page 3 Installation Self-tapping screw (ø4 × 16 mm) Cooling fan Installation board, etc. (thickness : 15 mm or more) 2CAUTION • Do not install in the below locations; (Unstable location, In a location that interferes with driving, In a location that gets wet, In a dusty location, In a place that gets hot, In a place that gets direct sunlight, In a location that gets hit by hot air) •...
  • Page 4 Controls / Indicator This is a 4 channel amplifier including 2 3 FILTER switch stereo amplifiers in a body. One amplifier is This switch allows to apply high-pass or referred to as amplifier A and the other is low-pass filtering to the speaker outputs. amplifier B.
  • Page 5 ■ The protection function is 6 FILTER FREQUENCY control activated in the following When the FILTER switch is set to the HPF situations: (High-Pass Filter) or LPF (Low-Pass Filter) This unit is equipped with a protection position, the threshold frequency can be function for protecting this unit and your adjusted with this control.
  • Page 6 # RCA cable ground lead terminal If you can’t find the specified capacity fuse at When using an RCA cable with a ground your store etc., consult your Kenwood dealer. lead attached, connect the ground lead to 9 Battery terminal this terminal.

  • Page 7: Installation Procedure

    ■ Installation procedure ■ Wiring Since there are large variety of settings and • Take the battery wire for this unit directly connections possible according to applications, from the battery. If it's connected to the read the instruction manual well to select the vehicle’s wiring harness, it can cause blown proper setting and connection.
  • Page 8 Connection ■ RCA cable or Speaker level input connection (RCA cable Connections) RCA cable ground terminal RCA cable* CENTER UNIT (CD receiver, etc.) B channel A channel Power control wire Left input Left input (Blue/ White) A channel B channel Right input Right input (Speaker level input Connections)
  • Page 9 * Commercially available parts ■ Speaker wire connection (Stereo Connections) A channel Left speaker Lead terminal* A channel Right speaker B channel Right speaker B channel Left speaker (Bridged Connections) A channel Speaker (Bridged) B channel Speaker (Bridged) ■ Power wire connection Lead terminal* Terminal cover Extension wire*...

  • Page 10: System Examples

    System examples ■ 4-channel system Front Left speaker Front Right speaker CENTER UNIT Rear Left speaker Rear Right speaker CENTER UNIT ■ 3-channel system Left speaker (High pass) Right speaker (High pass) CENTER UNIT Subwoofer (L + R) (Bridged) CENTER UNIT ■...
  • Page 11 ■ Tri-mode Subwoofer (High pass) (L + R) (Bridged) CENTER UNIT Subwoofer (High pass) (L + R) (Bridged) ●Principle of Tri-mode Method of frequency band division using a coil and capacitor…in case of 6dB/oct. slope Coil (L): Passes low frequencies and blocks high Crossover Frequency frequencies.

  • Page 12: Troubleshooting Guide

    Troubleshooting Guide What might appear to be a malfunction in your unit may just be the result of slight misoperation or miswiring. Before calling service, first check the following table for possible problems. PROBLEM POSSIBLE CAUSE SOLUTION No sound. • Input (or output) cables are •...
  • Page 13 Specifications Specifications subject to change without notice. Audio Section Max Power Output ......................320 W × 2 Rated Power Output Normal (4 Ω) (20 Hz – 20 kHz, 0.08 % THD) ..............60 W × 4 Normal (4 Ω) (DIN : 45324 , +B = 14.4V) ................60 W × 4 Normal (2 Ω) (1 kHz, 0.8 % THD) ..................90 W ×...

  • Page 14: Précautions De Sécurité

    Il est préférable de immédiatement l'appareil hors tension et l’utiliser après avoir allumé le moteur. consultez un revendeur Kenwood. • Ne pas toucher l’appareil quand il est en Fonction de protection service car la température de sa surface est L’unité...
  • Page 15 Installation Vis taraudeuse Ventilateur de (ø4 × 16 mm) refroidissement Tableau d'installation, etc. (épaisseur: 15 mm ou plus) 2ATTENTION • Ne pas procéder à l’installation de l’appareil si vous vous trouvez dans l’un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l’humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé...
  • Page 16 Contrôles / Indicateur Ceci est un amplificateur à 4 canaux avec 3 Commutateur FILTER deux amplificateurs stéréophoniques en un Ce commutateur permet d'effectuer un élément; l’un appelé Amplificateur A, l’autre filtrage des graves, ou des aigus, appliqués Amplificateur B. Cet appareil est compatible vers les haut-parleurs.
  • Page 17 ■ La fonction de protection se met 5 Commutateur INPUT SELECTOR en service dans les cas suivants (Sélecteur d'entrée) Cet appareil est pourvu d’une fonction de Ce sélecteur permet de choisir le mode protection de l’appareil lui-même et des haut- d'amplification des signaux par les parleurs de manière à...

  • Page 18: Noms Des Terminaux

    Si vous ne trouvez pas de fusible de calibre sortie de l'amplificateur. Dans le cas adéquat dans le commerce, etc., contacter contraire, une anomalie de fonctionnement votre agent Kenwood. peut survenir. 9 Borne BATT (alimentation) # Borne de masse pour câble RCA...

  • Page 19: Procédure D'installation

    ■ Procédure d'installation ■ Câblage Etant donné que le nombre de réglages et de • Si un ronronnement se fait entendre dans les raccordements est assez important, il importe haut-parleurs lorsque le moteur tourne, fixer de prendre pleinement connaissance du mode un filtre antiparasite de ligne (en option) au d'emploi.
  • Page 20 Raccordements ■ Câble RCA ou connexion d'entrée de niveau d'enceinte. (Raccordement d'un câble à fiche Cinch (RCA)) Borne de masse pour câble RCA Câble RCA* Unité centrale (récepteur/lecteur de CD, etc.) Entrée A canal Entrée B canal gauche gauche Câble de commande de l’alimentation Entrée A canal Entrée B canal...

  • Page 21: Connexion Des Câbles D'haut-Parleur

    * disponible dans le commerce ■ Connexion des câbles d’haut-parleur (Connexions stéréo) Haut-parleur A canal gauche Cosse pour Haut-parleur A canal droit câble* Haut-parleur B canal droit Haut-parleur B canal gauche (Connexions en pont) Haut-parleur A canal (Pont) Haut-parleur B canal (Pont) ■...

  • Page 22: Exemple De Configuration

    Exemple de configuration ■ Système 4 canaux Haut-parleur avant gauche Haut-parleur avant droit Unité centrale Haut-parleur arrière gauche Haut-parleur arrière droit Unité centrale ■ Système 3 canaux Haut-parleur gauche (filtre passe-haut) Haut-parleur droit Unité centrale (filtre passe-haut) Haut-parleurs d'extrêmes graves (L+R) (Pont) Unité...
  • Page 23 ■ Le Tri-mode Haut-parleurs d'extrêmes filtre passe- graves (L+R) (Pont) haut Unité centrale Haut-parleurs d'extrêmes filtre passe- graves (L+R) (Pont) haut ●Principe du Tri-mode Méthode de division de la bande des basses fréquences au moyen d’une bobine et d’un condensateur … dans le cas d’une pente de 6dB/oct. Self (L) : Elle laisse passer les frequences graves mais Fréquence de recoupement bloque les fréquences aiguës (filtre passe-bas).

  • Page 24: Guide De Depannage

    Guide de depannage Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n’est peut être que le résultat d’une mauvaise opération ou d’une mauvaise connexion. Avant d’appeler un centre de service, vérifiez d’abord dans le tableau suivant les problèmes possibles. PROBLEME CAUSE POSSIBLE SOLUTION...

  • Page 25: Section Audio

    Spécifications Les spécifications sont sujettes à modifications sans préavis. Section audio Puissance de sortie max.....................320 W × 2 Puissance de sortie norminale Normal (4 Ω) (20 Hz – 20 kHz, 0,08 % D.H.T.) ..............60 W × 4 Normal (4 Ω) (DIN : 45324 , +B = 14,4V) ................60 W × 4 Normal (2 Ω) (1 kHz, 0,8 % D.H.T.) ..................90 W ×...

  • Page 26: Precauciones De Seguridad

    • Para evitar cortocircuitos mientras sustituye el fusible, desconecte previamente el mazo de conductores. NOTA • Si tiene problemas durante la instalación, consulte con su distribuidor Kenwood. • Si la unidad no está funcionando correctamente, consulte con su distribuidor Kenwood. Español...
  • Page 27 Instalación Tornillo autorroscantes Ventilador de (ø4 × 16 mm) refrigeración Tablero de instalación, etc. (grosor: 15 mm o más) 2PRECAUCIÓN • No instale el equipo en las siguientes ubicaciones; (Ubicación inestable; En un lugar que interfiera a la conducción; En un lugar en el que pueda mojarse;...
  • Page 28 Controles / Indicador Este es un amplificador de 4 canales con dos 3 Conmutador FILTER amplificadores estéreo en un mismo cuerpo. Este conmutador permite aplicar la filtración Uno de los amplificadores recibe el nombre de paso alto o paso bajo a las salidas de los amplificador A y el otro el de amplificador B.
  • Page 29 ■ La función de protección se 5 Conmutador INPUT SELECTOR activa en los casos siguientes: (selector de entrada) Este aparato está equipado con una función Este conmutador selecciona el método de de protección que protege el aparato y los entrada de las señales que van a ser altavoces de diversos accidentes y amplificadas por los amplificadores A y B.
  • Page 30 Si no puede encontrar el fusible de la amplificador. De lo contrario podría capacidad especificada en su almacén etc., producirse una falla en el funcionamiento. consulte su distribuidor Kenwood. # Terminal GND (alambre de tierra 9 Terminal BATT (alimentación) del cable RCA)

  • Page 31: Procedimiento De Instalación

    ■ Procedimiento de instalación ■ Cableado Como se puede hacer una gran variedad de • Si se produce un ruido de zumbido por los ajustes y conexiones según las aplicaciones, altavoces mientras funciona el motor, lea atentamente el manual de instrucciones conecte un filtro de ruido de línea (vendido para seleccionar el ajuste y la conexión por separado) a cada cable de la batería.
  • Page 32 Conexiones ■ Conexión de entrada del cable RCA o del nivel del altavoz (Conexión de cable de RCA) Terminal del cable de masa del cable RCA Cable RCA* APARATO CENTRAL (reproductor de discos compactos, etc.) Entrada A canal Entrada B canal izquierda izquierda Cable de control de...

  • Page 33: Conexión Del Cable De Alimentación

    * pieza de venta en el comercio especializado ■ Conexión del cable de los altavoces (Conexiones estereofónicas) Altavoz A canal izquierdo Terminal de Altavoz A canal cable* derecho Altavoz B canal derecho Altavoz B canal izquierdo (Conexiones en puente) Altavoz A canal (Puenteada) Altavoz B canal (Puenteada) ■...

  • Page 34: Sistema De 4 Canales

    Ejemplos del sistema ■ Sistema de 4 canales Altavoz delantero izquierdo Altavoz delantero derecho Aparato Central Altavoz trasero izquierdo Altavoz trasero derecho Aparato Central ■ Sistema de 3 canales Altavoz izquierdo (Paso alto) Altavoz derecho (Paso alto) Aparato Central Altavoz de subgraves (L + R) (Puenteada) Aparato Central ■...
  • Page 35 ■ Tri-modo Altavoz de subgraves (Paso alto) (L + R) (Puenteada) Aparato Central Altavoz de subgraves (Paso alto) (L + R) (Puenteada) ●Propiedades de las bobinas y de los capacitores Método de división de bandas de frecuencias utilizando una bobina y un capacitor … en el caso de una inclinación de 6 dB/octava Bobina (L): Deja paso a las bajas frecuencias y bloquea Frecuencia de cruce...

  • Page 36: Guia Sobre Localización De Averias

    Guia Sobre Localización De Averias Lo que podría parecer una falla de funcionamiento de su unidad podría ser simplemente el resultado de un pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verifique primero el siguiente cuadro sobre los problemas que se podrían presentar. PROBLEMA CAUSA POSIBLE SOLUCION...
