Afficheur numérique force/couple Model 3i
3. Lorsque la charge de la pile est comprise entre 25% et 50%, l'indicateur suivant s'affiche :
4. Lorsque la pile est chargée à moins de 25%, l'indicateur suivant s'affiche :
5. Lorsque la charge de la pile est égale à environ 2 %, l'indicateur de niveau 4 clignote. Après
plusieurs minutes (la durée dépend de l'utilisation et du rétro-éclairage), l'appareil affiche le
message suivant : "BATTERY VOLTAGE TOO LOW. POWERING OFF" (Batterie déchargée.
Extinction de l'appareil). Avant de s'éteindre, l'afficheur émet 4 tonalités sonores.
Vous pouvez configurer l'afficheur pour s'éteindre automatiquement après une certaine période
d'inactivité. Voir le paragraphe Autres réglages pour plus d'informations.
Si la pile doit être remplacée, desserrez les deux vis captives à l'arrière du boîtier et séparez les deux
moitiés du boîtier pour y accéder.
3 PRÉPARATION
3.1

Connexion d'un capteur

Le connecteur Plug & Test
TM
"Plug & Test Technology" étant orienté vers le haut (voir Fig. 3.1). Lorsqu'il est complètement introduit,
le connecteur verrouillé fait entendre un clic.

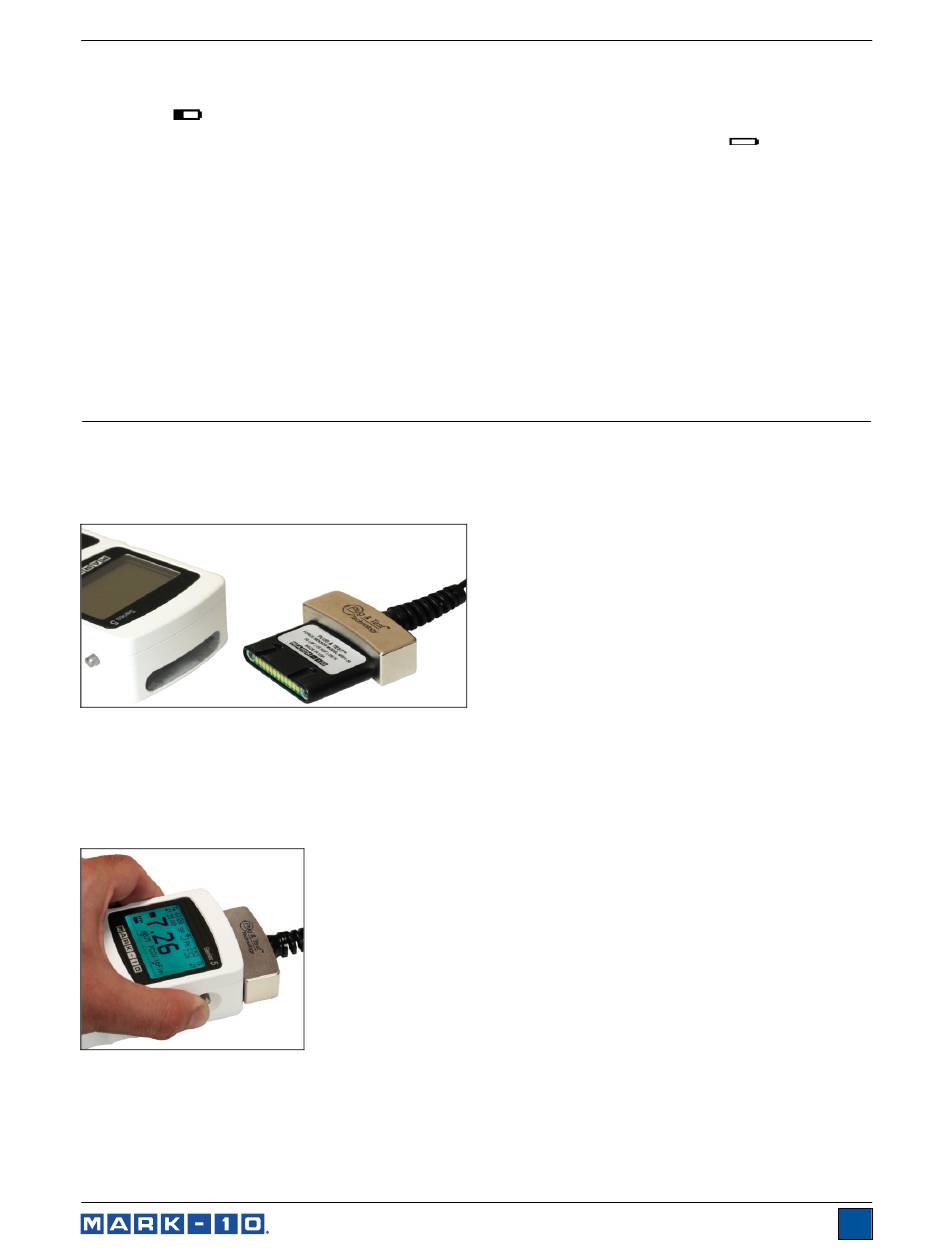

Fig 3.1
Orientation correcte du connecteur Plug & Test
numéro de série et la capacité de charge du capteur se trouvent
sur les étiquettes apposées sur le connecteur.
Pour libérer le connecteur, appuyez sur les deux boutons de chaque côté du boîtier de l'afficheur pour
libérer le capteur (voir Fig. 3.2). Enlevez complètement le connecteur de l'afficheur en tenant la partie
incurvée en aluminium. NE TIREZ PAS sur le câble ou le serre-câble.
Fig 3.2
Pour libérer le connecteur Plug
TM
& Test , appuyez sur les deux
boutons de chaque côté du boîtier
de l'afficheur.
TM
doit être introduit dans la prise de l'afficheur 7i, 5i ou 3i, le côté repéré par
TM
. Le modèle, le
Manuel d'utilisation
5
