Afficheur numérique force/couple Model 3i
Si deux points de consigne sont activés, ils s'affichent en haut à gauche de l'écran. Si un seul point de
consigne est activé, "OFF" s'affiche à la place de la valeur. Si aucun point de consigne n'est activé, rien
ne s'affiche dans le coin supérieur gauche de l'écran.

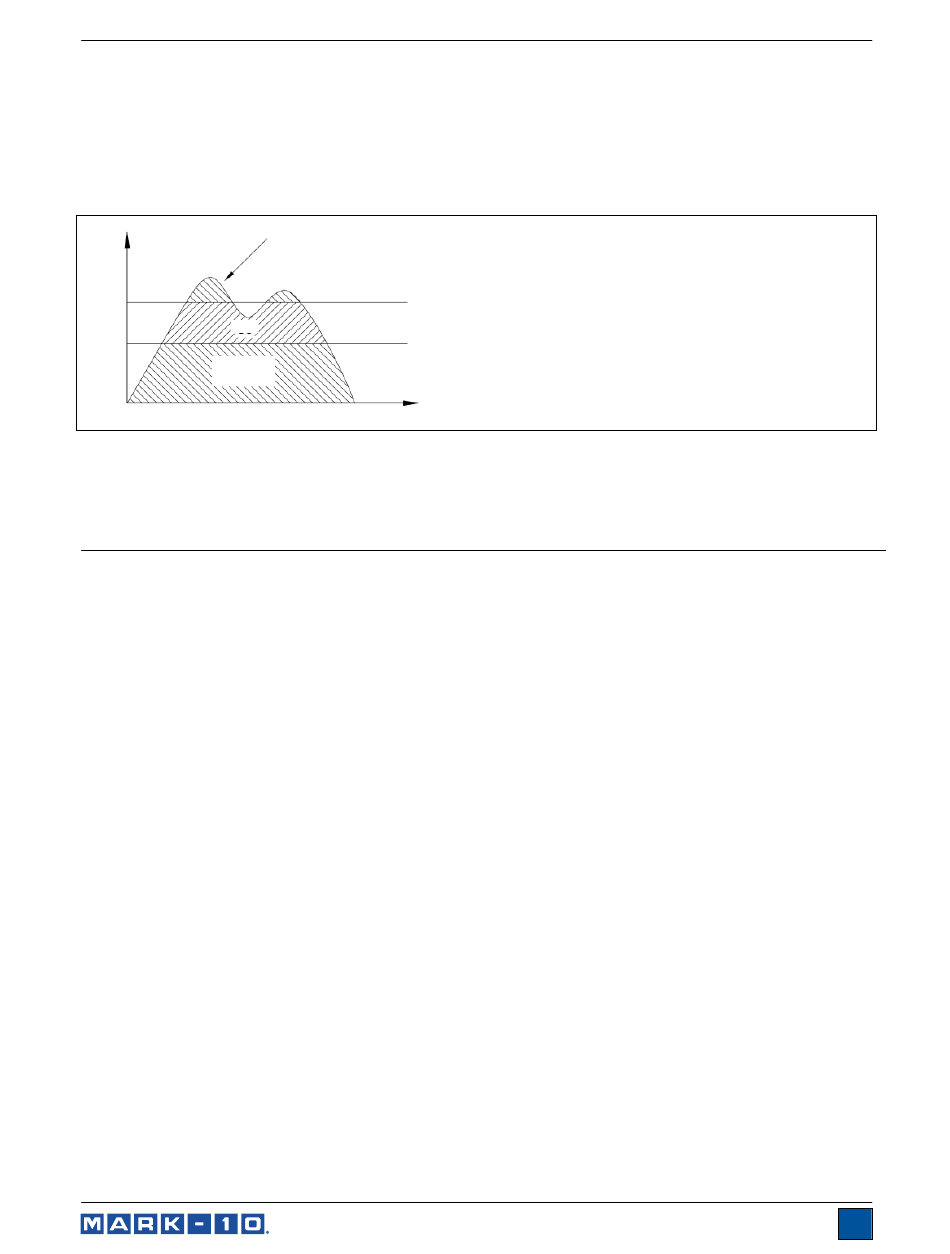

Lorsque des points de consigne sont activés, les indicateurs suivants s'affichent à gauche de la mesure
principale :
TROP ÉLEVÉ
CHARGE
POINT DE
CONSIGNE
SUPÉRIEUR
OK
POINT DE
CONSIGNE
INFÉRIEUR
INSUFFISANT
Remarque : les indicateurs des points de consigne font référence à la mesure affichée et pas
nécessairement à la charge actuelle.
7

MODES D'UTILISATION

Attention !
Pour chaque mode d'utilisation, si la capacité nominale de l'instrument est dépassée de plus de
110 %, l'écran affiche "OVER" pour indiquer une surcharge. Un son continu est émis (si l'alarme
sonore est activée) jusqu'à ce que vous appuyiez sur la touche MENU ou que la charge diminue
jusqu'à un niveau de sécurité.
L'afficheur 3i offre trois modes de fonctionnement. Pour basculer entre les modes, appuyez sur MODE
dans l'écran d'accueil.
7.1 Temps réel (RT)
La mesure principale correspond à la mesure en cours.
7.2 Peak Compression (PC) (Compression maximale)/ Peak Clockwise (PCW)
(Couple maximal dans le sens horaire) - respectivement pour les dynamomètres et les capteurs de
couple
La mesure principale correspond à la mesure maximale de la compression ou dans le sens horaire. Si la
charge diminue à partir de sa valeur maximale, la mesure maximale continue de s'afficher dans la zone
d'affichage de la mesure principale. Appuyez sur ZERO pour réinitialiser la valeur.
7.3 Peak Tension (PT) (Traction maximale) / Peak Counter-clockwise (PCCW)
(Couple maximal dans le sens anti-horaire) – respectivement pour les dynamomètres et les capteurs de
couple
Identique aux fonctions ci-dessus, mais pour les mesures de traction et de couple dans le sens anti-
horaire.

– la valeur affichée est supérieure au point
de consigne supérieur (NO GO HIGH)
(Hors tolérance supérieure)

– la valeur affichée est comprise entre les
tolérances (GO)

– la valeur affichée est inférieure au point
de consigne inférieur (NO GO LOW)
(Hors tolérance inférieure)
TEMPS
Manuel d'utilisation
