zone de commande
zone de commande
COUPLAGE ET DÉCOUPLAGE DE L'INTERRUPTEUR RF CO
OPTIONNEL SUPPLÉMENTAIRE (11VE20013)
Couplage:
Retirez la fiche de l'unité de ventilation de la prise, puis remettez-la. L'unité
de ventilation va maintenant chercher de nouveaux interrupteurs pendant 10
minutes. Cliquez ensuite le capteur sur la plaque de base pour le remettre

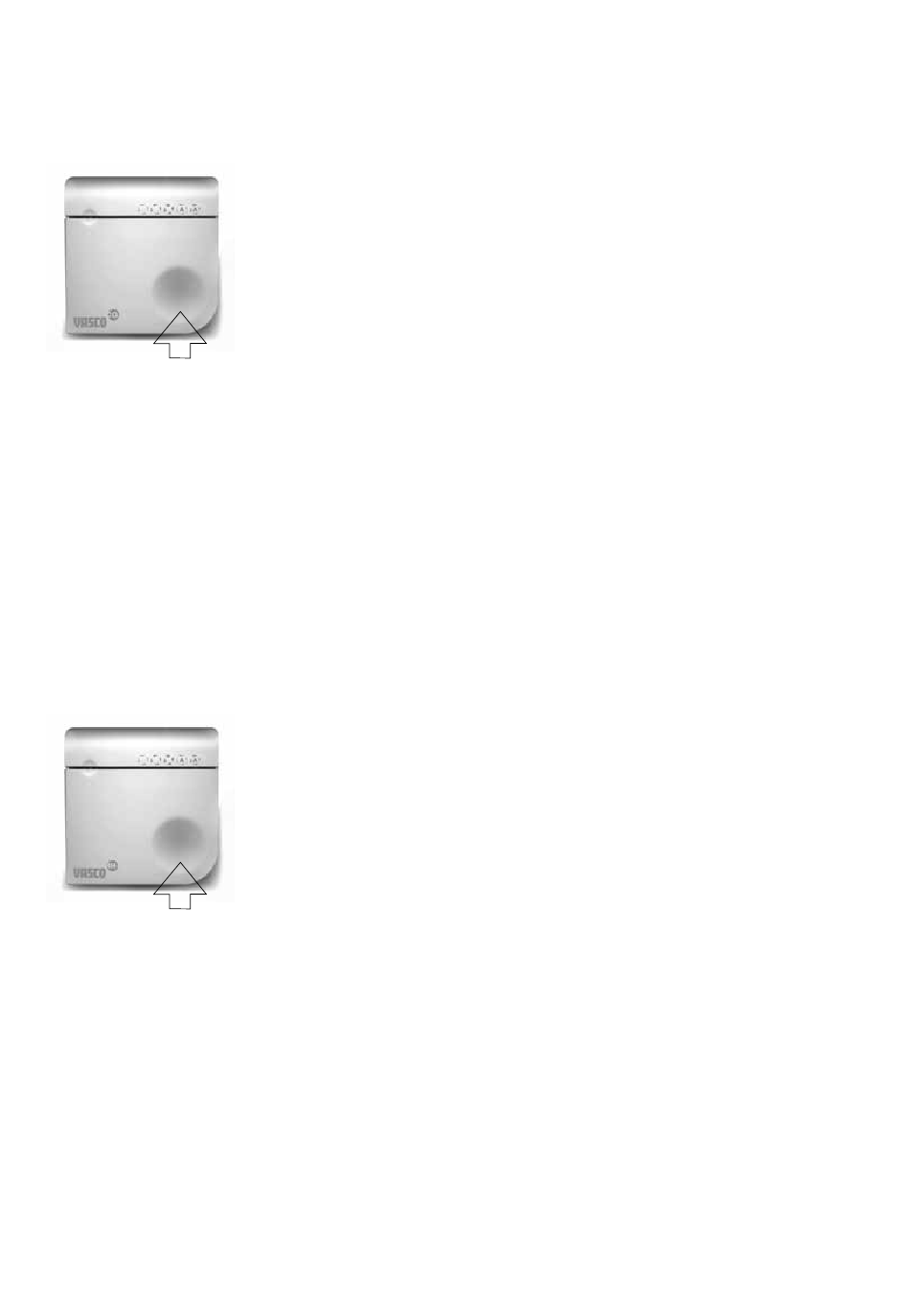

sous tension. Effleurez pendant minimum 3 secondes la zone de commande
en bas à droite. Lorsque toutes les LED clignotent, enlevez le doigt de la zone
de commande. Si le couplage est réussi, la LED du coin supérieur gauche
clignote 2x en vert et une lumière LED clignote en droit indiquant dans quelle
position l'interrupteur RF CO
Remarque : 1 interrupteur peut être couplé à 3 unités maximum.
Suivez par interrupteur les actes évoqués ci-dessus. Faites attention lors de
coupler que seulement une unité de ventilation est sous tension ou que les
autres unités dans le voisinage sont sous tension pour au moins 15 minutes.
Découplage:
Coupez brièvement l'alimentation de l'interrupteur : retirez-le de la plaque de
base, puis encliquetez-le à nouveau. L'interrupteur peut maintenant découpler
des unités de ventilation pendant 10 minutes. Effleurez pendant minimum
10 secondes la zone de commande en bas à droite. Lorsque toutes les LED
clignotent pour la 2
fois en vert, retirez le doigt de la zone de commande.
e
Si plusieurs unités de ventilation sont accouplées, toutes ces unités sont
découplées. La LED de l'interrupteur clignote 4x en rouge pour indiquer que
les unités sont découplées.
COUPLAGE ET DÉCOUPLAGE DE L'INTERRUPTEUR RF RH
OPTIONNEL SUPPLÉMENTAIRE (11VE20014)
Couplage:
Retirez la fiche de l'unité de ventilation de la prise, puis remettez-la. L'unité
de ventilation va maintenant chercher de nouveaux interrupteurs pendant
10 minutes. Sortez ensuite les piles du capteur et remettez-les (voir rempla-
cement piles interrupteur RF RH). Effleurez pendant minimum 3 secondes
la zone de commande en bas à droite. Lorsque toutes les LED clignotent,
enlevez le doigt de la zone de commande. Si le couplage est réussi, la LED du
coin supérieur gauche clignote 2x en vert et une lumière LED clignote en droit
indiquant dans quelle position l'interrupteur RF RH se situe.
Remarque : 1 interrupteur peut être couplé à 3 unités maximum.
Suivez par interrupteur les actes évoqués ci-dessus. Faites attention lors de
coupler que seulement une unité de ventilation est sous tension ou que les
autres unités dans le voisinage sont sous tension pour au moins 15 minutes.
Découplage:
Coupez brièvement l'alimentation de l'interrupteur : sortez les piles du capteur
et remettez-les (voir remplacement piles interrupteur RF RH). L'interrupteur
peut maintenant découpler des unités de ventilation pendant 10 minutes.
Effleurez pendant minimum 10 secondes la zone de commande en bas à
droite. Lorsque toutes les LED clignotent pour la 2
zone de commande. Si plusieurs unités de ventilation sont accouplées, toutes
ces unités sont découplées. La LED de l'interrupteur clignote 4x en rouge
pour indiquer que les unités sont découplées.
COMMANDE DES INTERRUPTEURS : Voir p. 2.
se situe.
2
e
COUPLAGE DES INTERRUPTEURS 09
2
fois, retirez le doigt de la
