9.0 PRÉPARATION DU FOYER
9.1 Plaque d'âtre et portes
d'accès aux composants
9.1.1 Installation de la plaque d'âtre et des
portes d'accès aux composants
1.
Installez la fenêtre vitrée.
2.
Repérez les (4) fentes de chaque côté du caisson du foyer (2
de chaque côté).
3.
Alignez les languettes à encoches de chaque porte d'accès
avec les fentes sur les côtés du caisson du foyer. Soulevez
légèrement vis-à-vis les fentes et abaissez en position.
4.
Installez la plaque d'âtre. Positionnez la bride à grand angle
de la plaque d'âtre derrière les poignées des portes d'accès
pour fixer en place.
9.1.2 Retrait de la plaque d'âtre et des
portes d'accès aux composants
1.
Retirez la plaque d'âtre en la soulevant et en la retirant du
caisson du foyer.
2.
Soulevez les portes d'accès et retirez-les des fentes.
PORTES
D'ACCÈS AUX
COMPOSTANTS

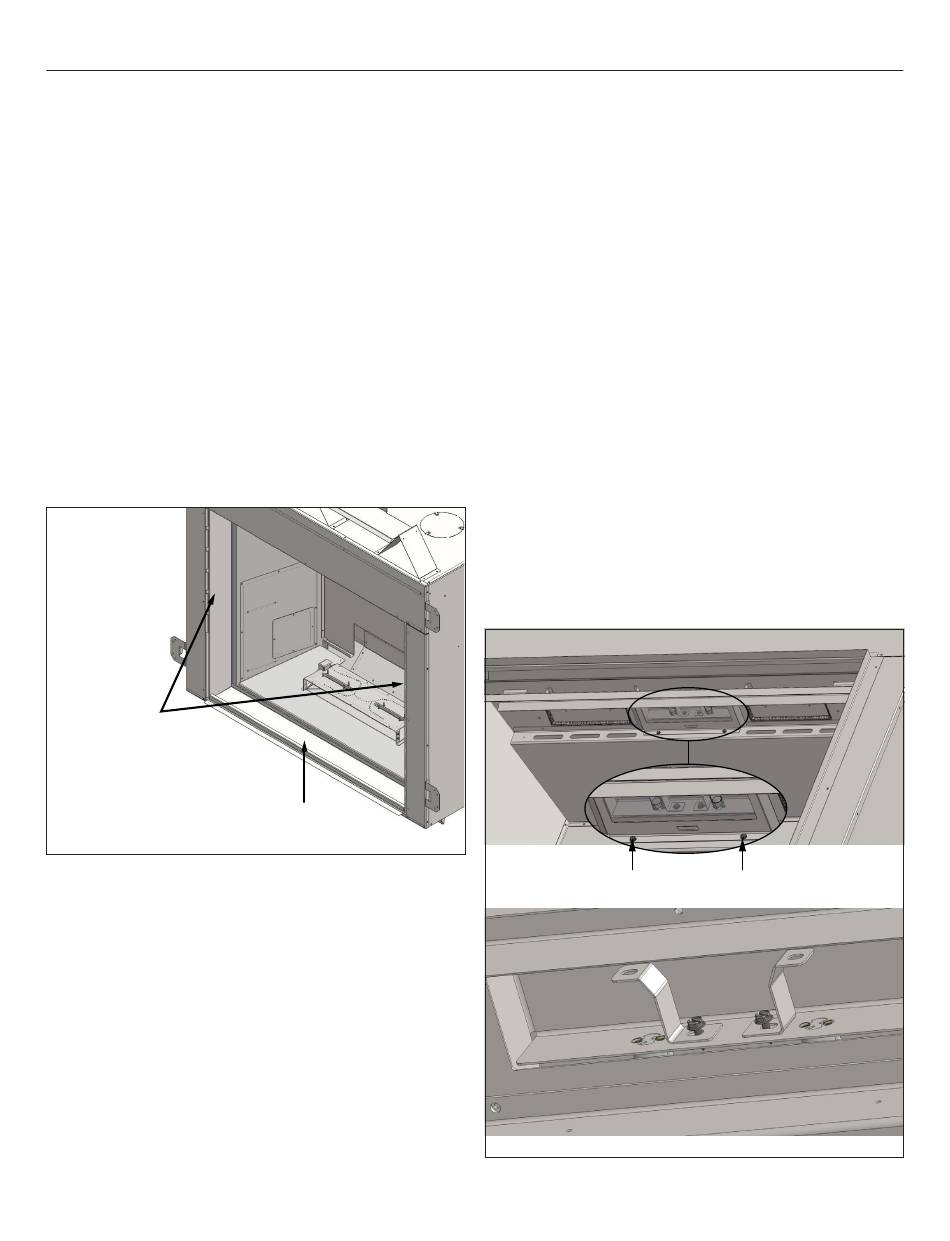

Figure 9.1, Plaque d'âtre et portes d'accès aux composants
9.2 Vitre (avec cadre)
AVERTISSEMENT : N'utilisez pas ce foyer si la vitre est retirée,
fissurée ou cassée. Le replacement de la vitre (avec cadre) doit
être fait par un personnel d'entretien certifié ou qualifié.
9.2.1 Retrait de la vitre (avec cadre)
3.
Retirez la plaque d'âtre et les panneaux d'accès aux
composants.
4.
Avec un tournevis à douille (tourne-écrou) de 7/16 po, retirez
les (3) écrous retenant le bas du cadre de la vitre.
5.
Soulevez le cadre de la vitre et retirez-le des (3) languettes
situées au haut de la chambre de combustion.
9.2.2 Installation de la vitre (avec cadre)
1.
Placez le haut du cadre de la vitre sur les languettes situées
au haut de la chambre de combustion.
2.
Réinstallez les (3) écrous au bas du cadre de la vitre.
EMPLACEMENT DE
LA PLAQUE D'ÂTRE
3.
Réinstallez les panneaux d'accès aux composants et la
plaque d'âtre.
9.3 Kit d'éclairage
ATTENTION : Débranchez toute alimentation électrique du
foyer, avant d'effectuer cette installation.
ATTENTION : Si vous effectuez une conversion au gaz propane,
faites-le maintenant, avant d'installer les composants du kit
d'éclairage. Suivez les instructions fournies avec le kit de
conversion (vendu séparément).
NOTE : Pour éviter d'endommager les ampoules halogène
et pour en prolonger la durée de vie, ne les touchez jamais
avec les mains nues. Utilisez toujours un chiffon doux pour les
manipuler.
1.
Retirer l'écran pare-étincelles et la vitre (avec cadre).
2.
Avec une clé 1/4 po, desserrez (mais sans les retirer)
les clips de fixation des ampoules, situés à l'intérieur du
compartiment des lampes.
3.
Installez les (2) ampoules halogène (fournies dans le
paquets de composants) dans les culots (socles) de lampes.
Repositionnez les clips de fixation des ampoules par-dessus
le haut des ampoules halogène. Resserrez les vis, en veillant
à ne pas trop les serrer, car vous risqueriez de faire éclater
les ampoules.
4.
Réinstallez le couvercle d'accès, en le fixant avec les vis
retirées précédemment.
PANNEAU D'ACCÈS DU KIT D'ÉCLAIRAGE - (2) VIS
Figure 9.2 , Kit d'éclairage
PRÉPARATION DU FOYER 31
