15.1 ÉTALONNAGE DE LA VANNE GAZ
Pour effectuer l'étalonnage de la vanne du gaz, activer la fonction d'étalonnage comme
indiqué dans le chapitre 15 et procéder aux opérations suivantes :
1) Étalonnage du débit thermique MAXIMUM
Vérifier que la
mesurée dans le conduit d'évacuation, avec la chaudière en marche à
la puissance thermique maximale, soit celle indiquée dans le tableau 1. En cas contraire,
intervenir sur la vis de réglage (V) de la vanne. Tourner la vis dans le sens inverse des
aiguilles d'une montre pour diminuer la teneur en
l'augmenter.
2) Étalonnage du débit thermique RÉDUIT
Vérifier que la
mesurée dans le conduit d'évacuation, avec la chaudière en marche à
la puissance thermique minimale, soit celle indiquée dans le tableau 1. En cas contraire,
intervenir sur la vis de réglage (K) de la vanne. Tourner la vis dans le sens des aiguilles
d'une montre pour augmenter la teneur en

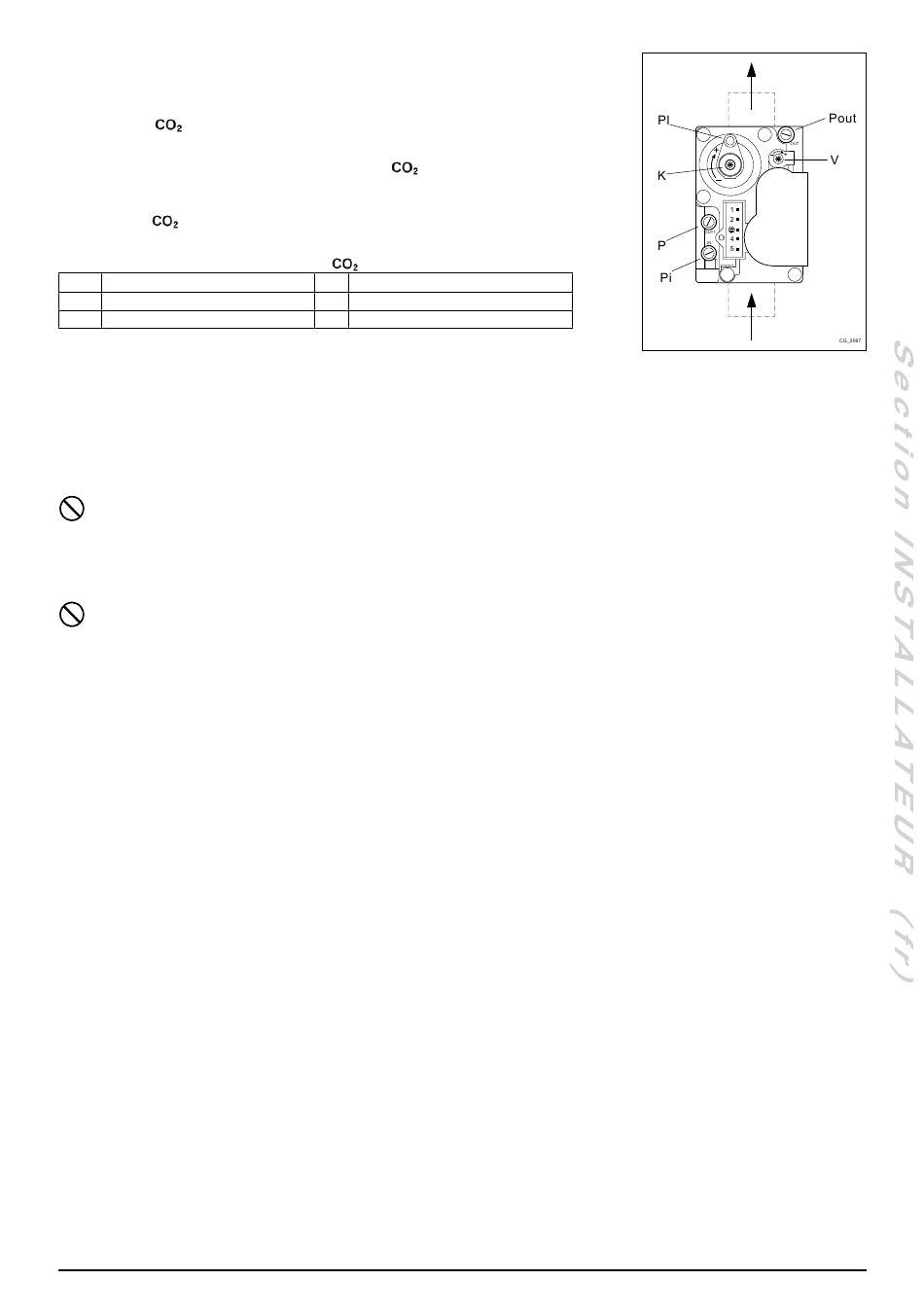

Pi Prise de pression alimentation gaz
Pout Prise de pression gaz brûleur
P Prise de pression mesure OFFSET
16. DISPOSITIFS DE RÉGLAGE ET DE SÉCURITÉ
La chaudière est construite selon toutes les prescriptions des Normes européennes de référence. Elle est notamment équipée
des dispositifs suivants :
• Thermostat de sécurité
Ce dispositif, dont le capteur est placé au départ du chauffage, interrompt l'arrivée de gaz au brûleur en cas de surchauffe de l'eau
contenue dans le circuit primaire.
Il est interdit de mettre ce dispositif hors-service.
• Sonde NTC fumées
Ce dispositif est situé sur l'échangeur eau fumées. La carte électronique bloque l'alimentation en gaz au brûleur en cas de
surchauffe.
Il est interdit de mettre ce dispositif hors-service.
• Détecteur de flamme par ionisation
L'électrode de détection garantit la sécurité en cas de manque de gaz ou d'interallumage incomplet du brûleur principal. Dans ces
conditions la chaudière est mise en sécurité.
• Pressostat hydraulique
Ce dispositif permet d'allumer le brûleur principal seulement si la pression de l'installation est supérieure à 0,5 bar.
• Postcirculation pompe
La postcirculation de la pompe, obtenue par gestion électronique, dure 3 minutes et est activée dans la fonction de chauffage,
après la coupure du brûleur principal, par l'intervention du thermostat d'ambiance.
• Dispositif antigel
La gestion électronique de la chaudière dispose d'une fonction antigel en mode chauffage et en mode ECS. Lorsque la température
de départ est inférieure à 5 °C, ce système met en marche le brûleur jusqu'à obtenir une température de départ de 30 °C. Cette
fonction est opérationnelle si la chaudière est sous tension, s'il y a du gaz et si la pression de l'installation est celle prescrite.
• Antiblocage pompe
S'il n'y a pas de demande de chaleur en fonction chauffage et/ou en fonction sanitaire pendant 24 heures consécutives, la pompe
se met en marche automatiquement pendant 10 secondes.
• Antiblocage vanne à trois voies
S'il n'y a pas de demande de chaleur en fonction chauffage pendant 24 heures, la vanne à trois voies effectue une commutation
complète.
• Soupape de sécurité hydraulique (circuit de chauffage)
Ce dispositif, étalonné à 3 bars, est asservi au circuit de chauffage. Il est conseillé de raccorder la soupape de sécurité à un pot
de purge. Il est interdit de l'utiliser pour vider le circuit de chauffage.
• Pré-circulation de la pompe de chauffage
En cas de demande de fonctionnement en mode chauffage, l'appareil peut procéder à une pré-circulation de la pompe avant
allumage du brûleur. La durée de cette pré-circulation dépend de la température de fonctionnement et des conditions d'installation
et elle varie de quelques secondes à plusieurs minutes.
ou dans le sens contraire pour
ou dans le sens contraire pour la diminuer.
PI Signal pression chambre étanche
V Vis de réglage débit gaz
K Vis de réglage OFFSET
19 7213175.01 (1-03/14)
