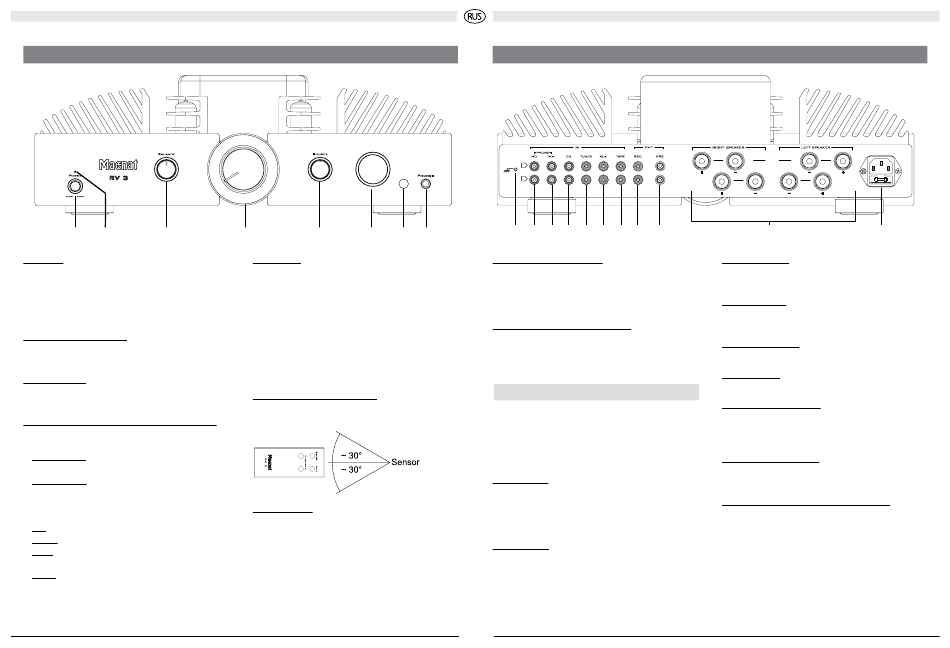

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПЕРЕДНЯЯ ПАНЕЛь
1
2
3
1 Power
Включает устройство. СИД (2) горит зеленым
цветом. Если устройство выключено, оно
полностью отсоединяется от сети. Это
значит, что RV 3 в выключенном состоянии
энергию не потребляет.
3 Регулятор баланса
Для
перемещения
стереобазы
между
динамиками направо или налево.
4 громкость
Для
регулирования
общей
громкости
воспроизведения музыки.
5 Переключатель входных источников
Производит переключение между разными
аудиоисточниками:
• Phono MC: Проигрыватель пластинок
системой МС.
• phono mm: Проигрыватель пластинок
магнитной системой (ММ) или системой
МС с высоким уровнем выхода (High Output
MC).
• CD: Проигрыватель CD.
• tuner: Радиоприемник.
• AUX: Еще один аудиоприбор (напр.,
проигрыватель МР3).
• tape:
Ленточный
или
кассетный
магнитофон.
4
5
6
7
6 Display
На дисплее отображается следующая
информация:
• Фаза нагрева ламп: WARM UP
• Выбранный аудиовход:
PHONO MM - PHONO MC - TUNER - CD -
AUX - TAPE - LINE
• Громкость увеличивает / уменьшает
• Приглушение громкости: MUTING
• Защитный режим (в случае возникновения
неисправностей): PROTECT
7 Инфракрасный датчик
Если Вы пользуетесь пультом ДУ, он должен
быть направлен на этот датчик.
8 Наушники
Выход для контактного штекера 6,3 мм стерео
от наушников. При использовании наушников
динамики самостоятельно отключаются.
Если Вы подключаете наушники, установите
громкость на низкий уровень.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ЗАДНЯЯ СТОРОНА/РАЗЪЕМЫ
R
L
19
18
17
16
15
14
8
9 Подключение к сети
Для подключения входящего в комплект
сетевого кабеля. Предохранитель должен
менять
только
квалифицированный
сервисный техник.
10 Разъемы для динамиков
Для подключения пары стереодинамиков с
импедансом в 4-8 Ом с учетом правильной
полярности. Смотри также стр. 31.
АНАЛОгОВЫЕ ТЮЛьПАННЫЕ РАЗЪЕМЫ
Для
подключения
аудиоаппаратов. Следите за цветовой
маркировкой разъемов и штекеров. Красный
– это всегда правый канал.
11 PRe out
Предварительно усилительный выход к
связи внешнего усилителя или деятельного
сабвуфера.
Выпуск
настройки регулятора громкости.
12 Rec out
Для подключения приборов для аналоговой
звукозаписи (напр., ленточный магнитофон,
кассетный магнитофон). На этом выходе
сигнал выбранного аудиоисточника обладает
постоянным уровнем, то есть не зависит от
положения регулятора громкости.
30
30
Main
Bi-
Wiring
13
12 11
10
13 Вход TAPE
Для подключения кассетного или ленточного
магнитофона.
14 Вход AUX
Подключение еще одного аудиоисточника
(напр., проигрывателя МР3 или минидисков)
15 Вход TUNER
Подключение радиоприемника.
16 Вход CD
Подключение проигрывателя CD.
17 Вход PHONO MM
Подключение проигрывателя пластинок с
аналоговых
магнитной системой (ММ) или системой МС
с высоким уровнем выхода (High Output MC).
18 Вход PHONO MC
Подключение проигрывателя пластинок с
системой МС.
19 Подключение на массу PHONO
Подключение массы на фонокабеле, для
звука
зависит
от
предотвращения искажения звучания.
9
