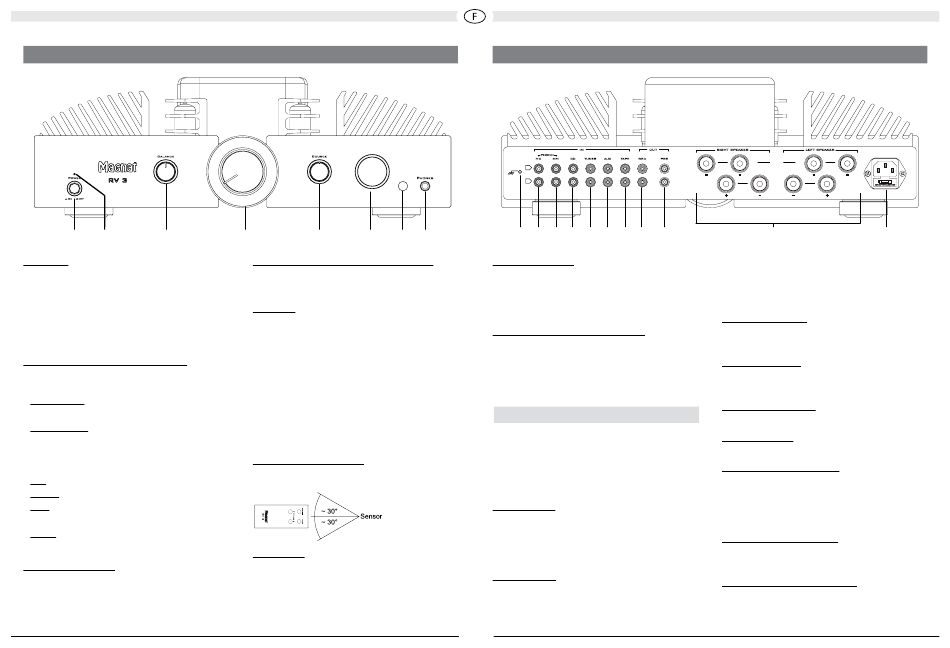

eleMeNtS De coMMANDe et coNNeXIoNS – PANNeAu fRoNtAl
1
2
3
1 Power
Permet de mettre en marche l'appareil.
la leD (2) clignote de couleur verte. Si
l'appareil est éteint, ce bouton permet de le
couper entièrement du réseau électrique.
C'est-à-dire que le RV 3 ne consomme pas
de courant lorsqu'il est éteint.
3 SouRce (sélecteur d'entrée)
Permet de commuter entre différentes
sources audio:
• Phono MC: tourne-disque à système à
cadre mobile (MC).
• phono mm: tourne-disque à système
magnétique (MM) ou à système à cadre
mobile doté d'une sortie de haut niveau
(High Output MC).
• CD: lecteur de CD.
• tuner: récepteur radio.
• Aux: autre appareil audio (par ex. lecteur
mp3).
• tape: magnétophone ou lecteur de
cassettes.
4 Volume sonore
Permet de régler le volume sonore général
de la restitution audio.
4
5
6
7
5 Bouton de réglage de la balance
Permet de déplacer le son stéréo vers la
gauche ou vers la droite.
6 Écran
Les informations suivantes sont affichées
à l'écran:
• Phase de chauffage des tubes: WARM UP
• Entrée audio sélectionnée:
PHONO MM - PHONO MC - TUNER -
CD - AUX - TAPE - LINE
• Augmenter/réduire la volume
• Volume sourdine: MUTING
• Mode
Protect
(en
cas
perturbations): PROTECT
7 capteur infrarouge
Si vous souhaitez utiliser la télécommande,
celle-ci doit être orientée vers le capteur.
8 casque
Sortie jack stéréo 6,3 mm pour casque.
Lorsque cette sortie est utilisée, les
haut-parleurs sont désactivés. Baissez
le volume sonore avant de brancher un
casque à cette sortie.
eleMeNtS De coMMANDe et coNNeXIoNS – fAce ARRIeRe/coNNeXIoNS
R
L
19
18
17
16
15
14
8
9 Prise secteur
permet
de
brancher
d'alimentation fourni avec l'appareil. Le
fusible peut uniquement être remplacé par
du personnel de maintenance qualifié.
10 Prises pour haut-parleurs
permettent de brancher une paire de haut-
parleurs stéréo d'une impédance de 4 à 8
ohms. respecter la bonne polarité. Voir
également page 16.

PRISeS cINcH ANAloGIqueS

de
permettent de raccorder des appareils
audio analogiques. Respectez le marquage
de couleur des prises et des connecteurs.
la couleur rouge correspond toujours au
canal de droite.
11 PRe out
Sortie préamplificateur pour brancher un
amplificateur de puissance ou un caisson
subwoofer actif. Le niveau dépend de la
position du régulateur de volume.
12 Rec out
permet de brancher des appareils
d'enregistrement analogique (par ex.
magnétophone ou lecteur de cassettes).
15
Main
Bi-
Wiring
13
12 11
10
Le signal de la source audio sélectionnée
le
cordon
est présent à cette sortie avec un niveau
fixe, c'est-à-dire indépendant de la position
du bouton de réglage du volume sonore.
13 entrée tAPe
Permet de raccorder une platine à
cassettes ou un magnétophone.
14 entrée AuX
permet de raccorder une autre source
audio (par ex. un lecteur mp3 ou minidisc).
15 entrée tuNeR
Permet de raccorder un récepteur radio.
16 entrée cD
Permet de raccorder un lecteur de CD.
17 entrée PHoNo MM
Permet de raccorder un tourne-disque à
système magnétique (MM) ou à système
à cadre mobile doté d'une sortie de haut
niveau (High Output MC).
18 entrée PHoNo Mc
Permet de raccorder un tourne-disque à
système à cadre mobile (MC).
19 Mise à la terre PHoNo
Permet de raccorder le fil de masse du câble
Phono afin d'éviter les bourdonnements.
9
