Voor de montage
Optimaal vermogen van de wasem-
afzuigkap:
Korte, gladde luchtafvoerpijp.
Zo min mogelijk bochten.
Zo groot mogelijke buisdiameter en
grote bochten.
Gebruik van lange, ruwe luchtafvoer-
buizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
l 150 mm ca. 177 cm
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Gebruik met circulatielucht
Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
De complete
montageset is
verkrijgbaar bij de
vakhandel.
De desbetreffende
toebehorennummers
vindt u achterin deze
gebruiksaanwijzing.
2
2

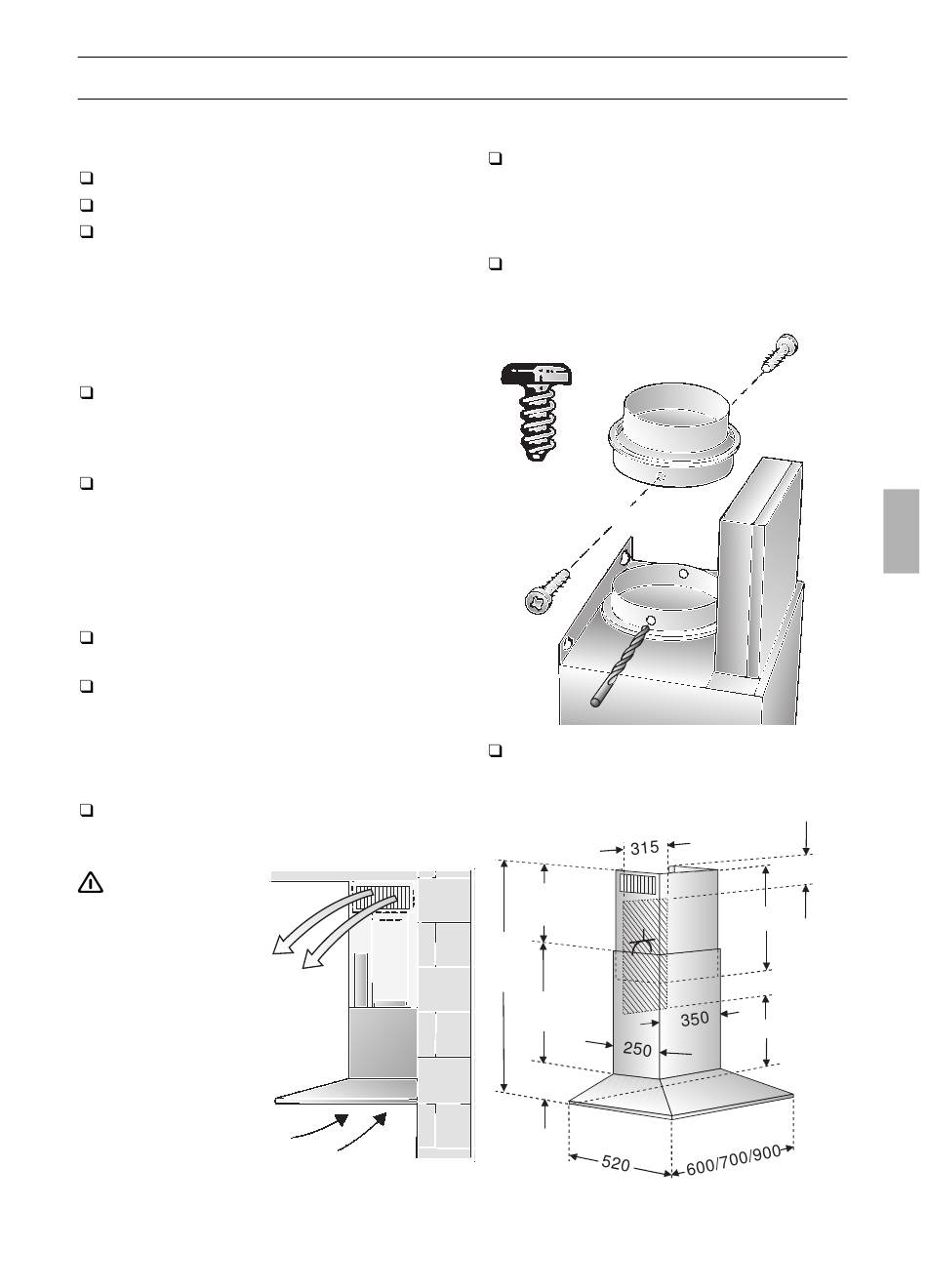

Aansluiting luchtafvoerpijp l 150 mm:
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp l 120 mm:
Verloopstuk in het aansluitstuk van de
luchtafvoer steken, 2 gaten l 3 mm
voorboren en vastschroeven.
Luchtafvoerbuis bevestigen aan het
verloopstuk.
mind.
120
775-
1220
565
90
mind.120
580
mind.550
