3.3.2 Capot de protection pour bornes de sorties

CFC-01 (option)
Un capot de protection avec passe câble est
disponible en option (Réf. N° CFC-01). Il empêche
tout contact accidentel sur les bornes Ac out (230
Vac).

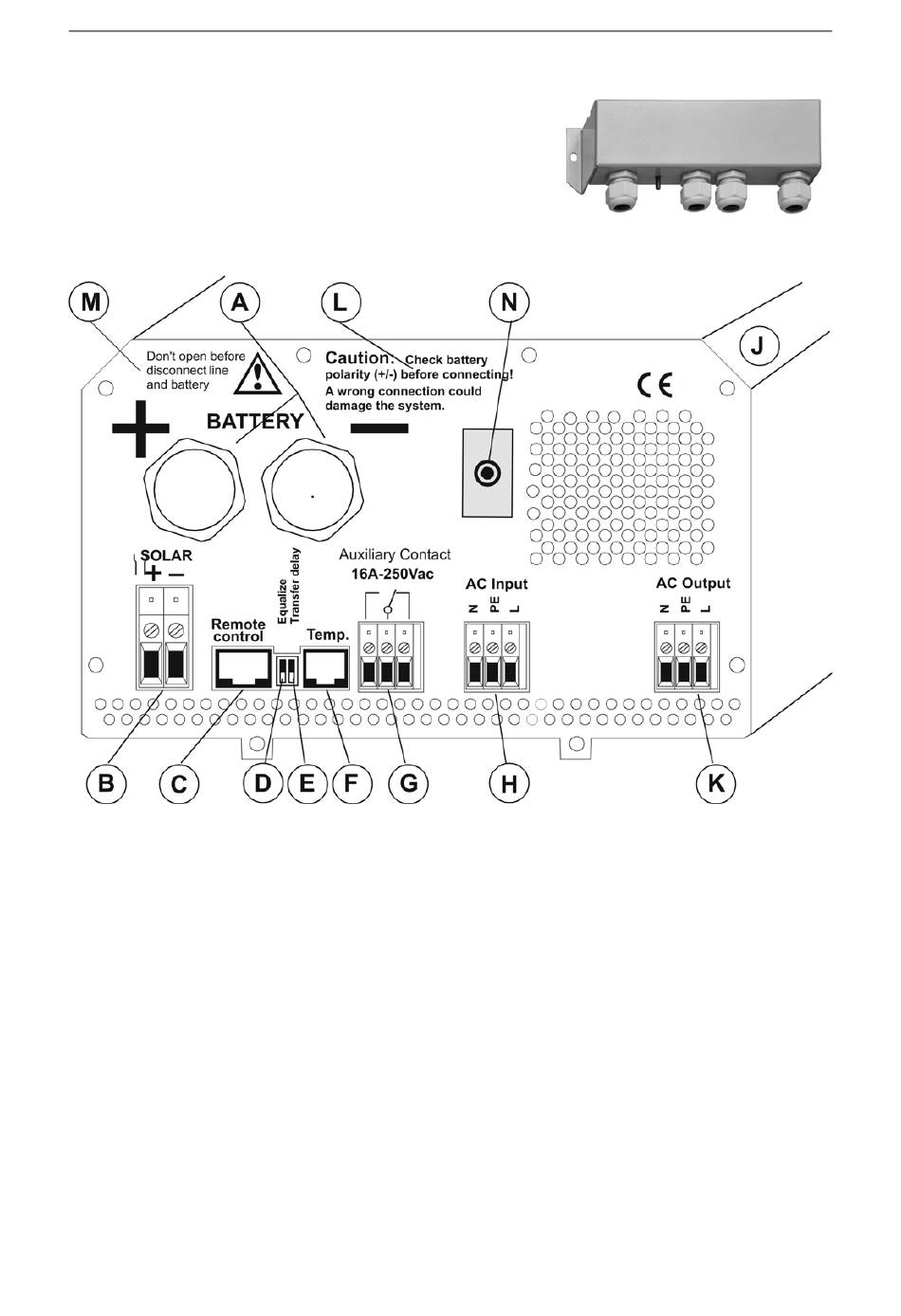

3.4

Coffret de raccordement

A Battery + / -
B SOLAIRE + / -
C Remote control
D Equalize
E Transfert delay
F Temp.
G Aux. Contact
H AC INPUT
J Plaquette signalétique Etiquette sur laquelle figure le type, le N° de série ainsi
K AC Output
L Caution...
Câbles de batterie, (déjà montés)
Bornes connexion pour les modules solaires (Option
chargeur solaire)
Connecteur pour la télécommande RCC-01
Interrupteur coulissant pour l'égalisation de la batterie
Interrupteur coulissant pour le retard du transfert
Connecteur pour la sonde de température CT-35
Bornes de connexion pour le contact auxiliaire
Bornes connexion pour l'entrée de la tension AC. Le
disjoncteur de protection de l'entrée (N) se trouve
directement en dessus.
que les données principales de l'appareil
Bornes connexion pour la sortie de la tension AC
Notice d'avertissement : Vérifiez attentivement la polarité
(+/-) de la batterie avant le raccordement. Une erreur de
polarité peu gravement endommager l'appareil.
