FHC microTargeting STar 66-AC-AR Mode D'emploi page 21

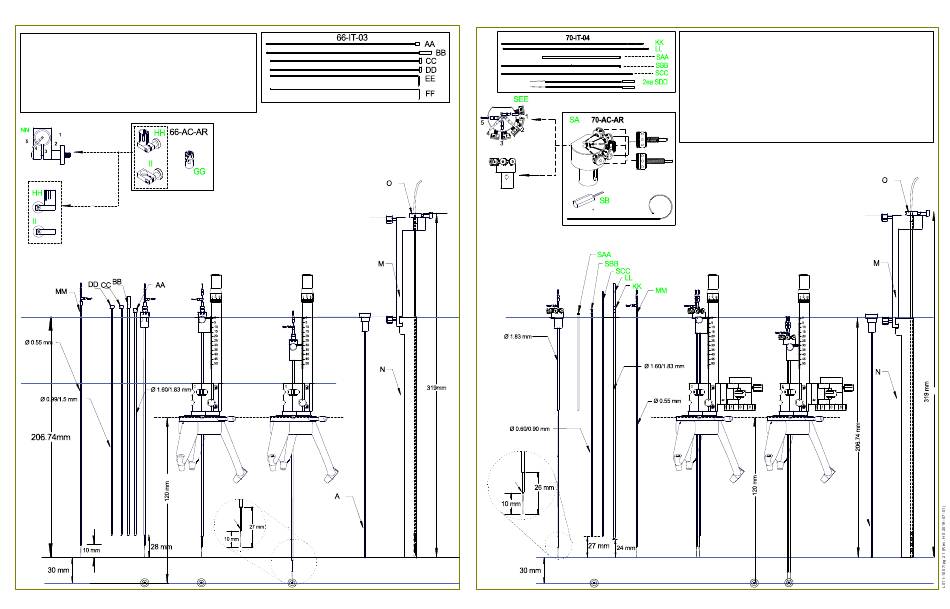

Configuration de plate-forme avec une seule électrode
Informations de commande
66-AC-AR Porte-électrode réseau non stérile et clamp, comprend GG, HH, II
66-IT-03P Jeu de tubes guides stériles pour électrodes simples, comprend AA, BB, CC
Jeu de tubes guides non stériles pour électrodes simples,
66-IT-03
comprend AA, BB, CC, DD, EE, FF
44970R Électrodes mT stériles pour plate-forme en tungstène (paquet de 5)
44975Z Électrodes D.ZAP stériles pour plate-forme en tungstène (paquet de 5)
44975L Élect. mT stériles pour plate-forme en tungstène D.ZAP Leadpoint (paquet de 5)
mTDPBN
Électrodes simples mT non stériles en Platine pour plate-forme (pk 6)
(BP)(MP1)
ARRIÈRE
VUE DE
DESSUS
AVANT
VUE
LATÉRALE
Microdescendeur MA illustré avec une plate-forme de modèle mT 120 mm
Microdescendeur à zéro
Cible
AA Tube guide
BB Stylet
CC Mini-tube d'espacement pour microélectrodes en tungstène
DD Mini-tube d'espacement pour microélectrodes Pt/Ir
EE Tige de nettoyage des mini-tubes d'espacement pour
microélectrodes en tungstène
FF Tige de nettoyage des mini-tubes d'espacement pour
microélectrodes Pt/Ir
GG Porte électrodes pour électrodes en réseau
HH Clamp de réseau blindé
II Clamp de réseau non blindé
MM Électrode simple en tungstène
NN Position de la goupille de l'électrode simple dans la fente
A Sonde de vérification
M Porte-électrodes pour électrodes implantables 70-CN-DB
N Outil de mesure 70-Ac-MT-01
O Adaptateur de butée de profondeur (1,8 mm) 66-AC-DS (1.8)
Microdescendeur sur cible
Macro -
Contact
1 mm
Microdescendeur
à zéro
Microdescendeur sur cible
Cible
Configuration de plate-forme STar™ pour électrodes en réseau
ARRIÈRE
VUE DE
DESSUS
Implant
AVANT
d'électrodes
implantables
VUE
LATÉRALE
de 40 cm
Macro -
Contact
1 mm
Microdescendeur
à zéro
Microdescendeur
sur cible
Non stérile
Informations de commande
70-IT-AR5P Tubes guides pour électrodes en réseau STar™, stériles (paquet de 5) comprend 5
SAA, 5 SBB et 5 SCC
66-IT-AR4P Tubes guides pour électrodes implantables, stériles (paquet de 5), comprend 5 KK, 5 LL
70-CN-ET Extracteur de tubes guides stérile STar™ pour électrodes en réseau (paquet de 5),
comprend 5 SDD
70-IT-04 Ensemble de tubes guides pour électrodes en réseau STar™, non stériles, pour
plate-forme mT, comprend 6 SAA, 6 SBB, 6 SCC, 1 LL, 1 KK, 2 SDD
70-AC-AR Porte-électrodes verrouillable pour électrodes en réseau STar™, comprend 1 SA
(avec 2 vis de rechange) , 1 SB, 3 SC
44970R Électrodes mT stériles en réseau pour plate-forme en tungstène (paquet de 5)
44975Z Électrodes D.ZAP stériles en réseau pour plate-forme en tungstène (paquet de 5)
Électrodes D.ZAP Leadpoint stériles en réseau pour plate-forme en tungstène
44975L
(paquet de 5)
SA Porte-électrodes verrouillable pour électrodes en réseau
STar™ avec 2 vis supplémentaires
SB Clé hexagonale de réseau STar™
SC
Fil métallique de serrage des vis pour réseau STar
SAA Tube guide d'insertion pour plate-forme de réseau STar
SBB Tube guide d'électrodes pour plate-forme de réseau STar SDD
SCC Sylet de tube guide d'électrodes pour plate-forme de réseau STarExtracteur de
tube guide d'électrodes en réseau SEE Positions des goupilles dans les fentes
pour la plate-forme de réseau
3 ea SC
KK
Tube guide d'électrodes implantables pour plate-forme de réseau
SEE Stylet du tube guide d'électrodes implantables pour plate-forme de réseau
LL Stylet de tube d'insertion pour électrodes implantables sur plate-forme de réseau
MM
Microélectrode pour plate-forme de réseau No. 44970R
Microdescendeur M/E illustré avec plate-forme de modèle 120 mm
Microdescendeur à zéro Microdescendeur sur cible
Cible
Cible
Implant d'électrodes
implantables
de 40 cm
21
