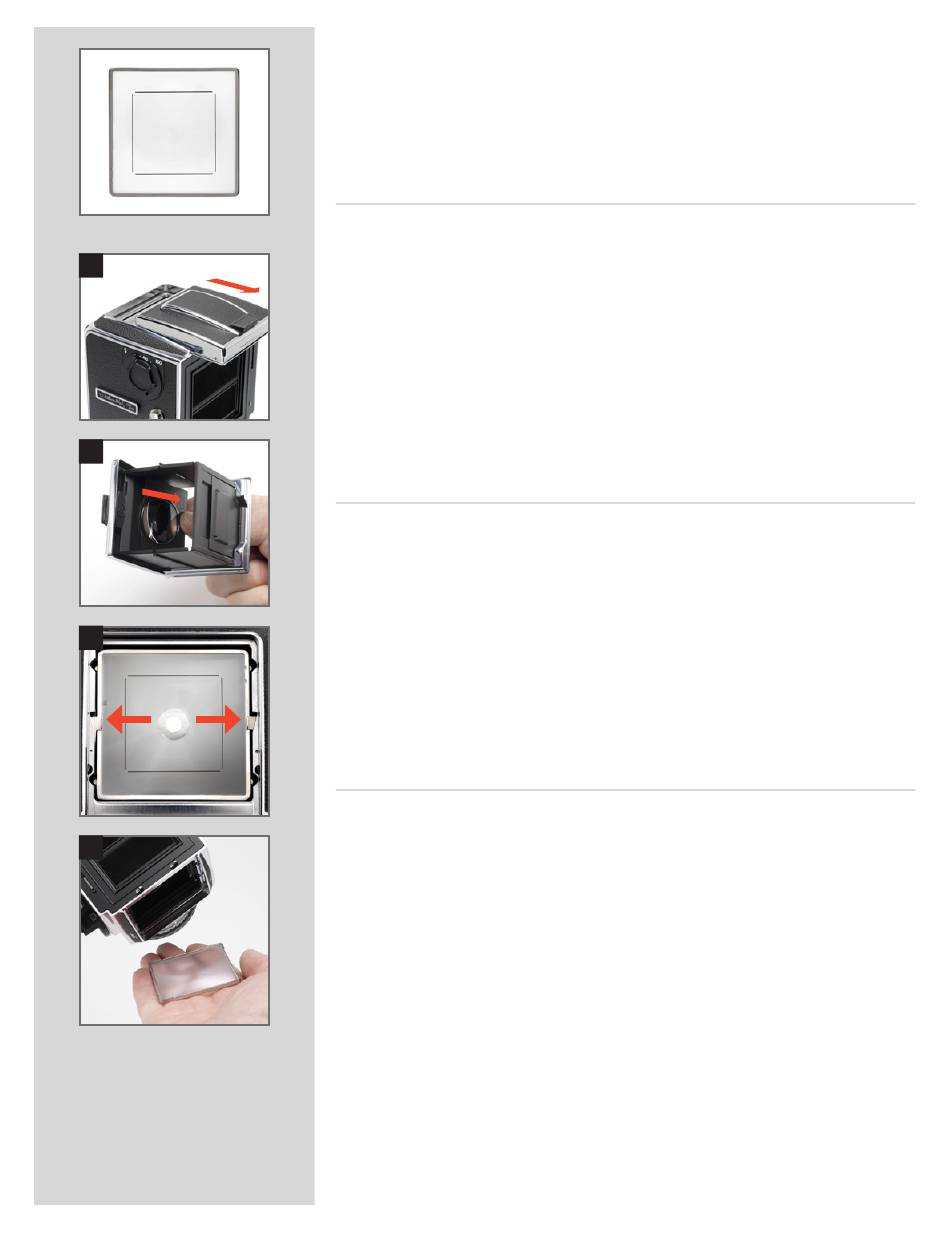

Repères de format sur l'écran 36x36 du
capteur.
1
2
3
4
Le capuchon de mise au point du viseur standard intègre une loupe 4,5x, que vous pouvez changer
facilement en fonction de votre vue. Le 503CW est aussi muni d'un verre de visée Acute-Matte D qui
produit une image exceptionnellement lumineuse et nette. Les repères de l'écran indiquent le for-
mat du capteur pour permettre une composition correcte en prise de vue numérique. Si ce système
répond à la majorité des besoins, la gamme Hasselblad propose diverses alternatives convenant à
des applications spécifiques. Chaque élément est facilement et rapidement interchangeable sans
outils spéciaux ni autres installations.
Changer le capuchon de mise au point ou le viseur
Pour remplacer le capuchon de visée par un autre viseur Hasselblad (remarque : grâce à sa
forme, le PM90 est compatible avec les magasins de films), voici comment procéder :
1. Détachez le dos numérique.
2. Repliez le capuchon de visée vers le bas pour le protéger. Retirez-le en le glissant vers
l'arrière dans les guides.
3. Faites glisser le viseur de remplacement dans les guides. Poussez-le à fond vers
l'avant.
Cela fait, le viseur est maintenu en place par un loquet à ressort en attendant que vous
remontiez le magasin.
Changer la loupe
Des objectifs sont disponibles avec une correction de dioptrie de +3 à -4. Ils sont faciles à
changer. Voici comment :
1. Otez le capuchon de visée de l'appareil et ouvrez-le en soulevant le cache.
2. Dégagez la loupe en appuyant le loquet vers la droite.
3. Repoussez la loupe vers le bas, jusqu'à mi-course.
4. Saisissez le bord inférieur de la plaque de la loupe (par le bas du capuchon) et tirez
fermement.
5. Maintenez le support de la plaque abaissé à mi-course ; insérez la plaque d'objectif
de remplacement, côté imprimé vers le haut. Repliez le capuchon vers le bas et
remettez-le sur l'appareil.
Changer l'écran de mise au point
1. Détachez le magasin et le viseur.
2. Appuyez les deux clips l'écran de visée vers les côtés, dans leurs encoches. (la fig 3).
3. Placez la main sur l'écran et renversez l'appareil. L'écran doit tomber dans votre
main. (la fig 4).
4. Insérez l'écran de remplacement, côté plat et lisse vers le haut, coins affutés vers bas.
Assurez-vous que les quatre coins de l'écran sont bien en place dans leur support.
Vous n'avez pas à remettre en place les retenues de l'écran. Cela se fait automatiquement
au remplacement du viseur.
Si l'écran refuse de tomber tout seul, vérifiez que l'appareil est entièrement remonté, dépo-
sez l'objectif et assurez-vous que le miroir est en position basse. Passez un doigt à travers
la monture de l'objectif. Appuyez prudemment sur l'écran par le bas, de préférence avec
un chiffon doux entre l'écran et le doigt.
Ne plongez pas l'écran dans l'eau. N'utilisez aucun liquide de nettoyage.
S'il y a de la vapeur sur l'écran, n'utilisez pas d'air chaud pour le sécher.
