Conexiones; Modo De Entrada; Terminal De Entrada De Audio (Ajuste De Fábrica) - Sharp PN-R603 Manuel D'installation

Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
Cable de alimentación
(suministrado)
Para toma de
alimentación
CONSEJOS
• Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en
el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.

Modo de entrada

DVI-I
DisplayPort
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
D-SUB[RGB],
D-SUB[COMPONENT],
D-SUB[VIDEO]
• HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o registradas de HDMI Licensing
LLC.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
6
S

Conexiones

1
2 3

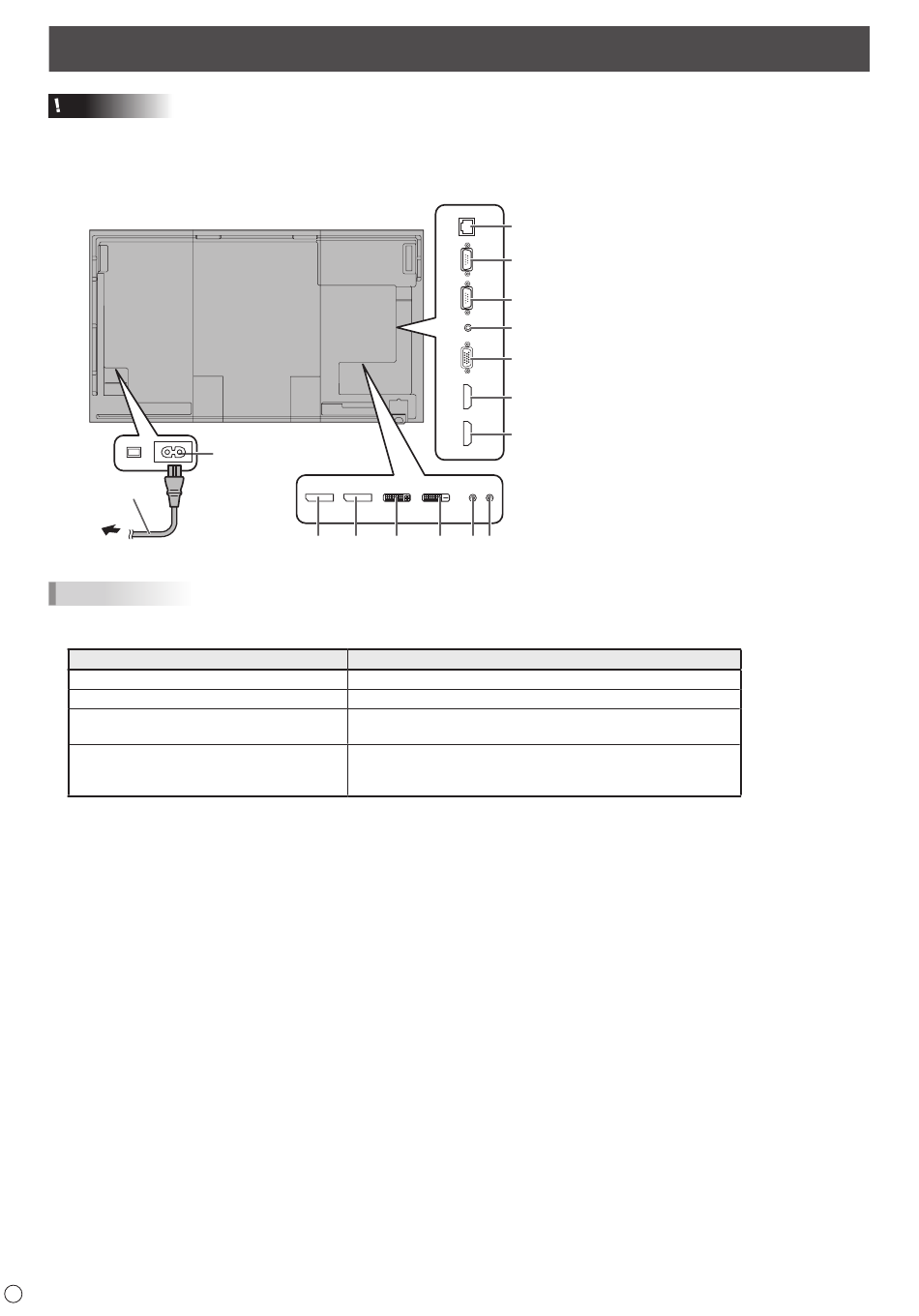

Terminal de entrada de audio (ajuste de fábrica)
Terminal de entrada Audio1
Terminal de entrada DisplayPort
Terminal de entrada PC/AV HDMI
Terminal de entrada Audio2
8
9
10
11
12
10. Terminal de entrada RS-232C
11. Terminal de salida de audio
13
12. Terminal de entrada PC/AV D-sub
13. Terminal de entrada PC/AV HDMI1
14
14. Terminal de entrada PC/AV HDMI2
4 5 6 7
1. Terminal de entrada de corriente
2. Terminal de entrada DisplayPort
3. Terminal de salida DisplayPort
4. Terminal de entrada DVI-I
5. Terminal de salida DVI-D
6. Terminal de entrada Audio1
7. Terminal de entrada Audio2
8. Terminal de LAN
9. Terminal de salida RS-232C
