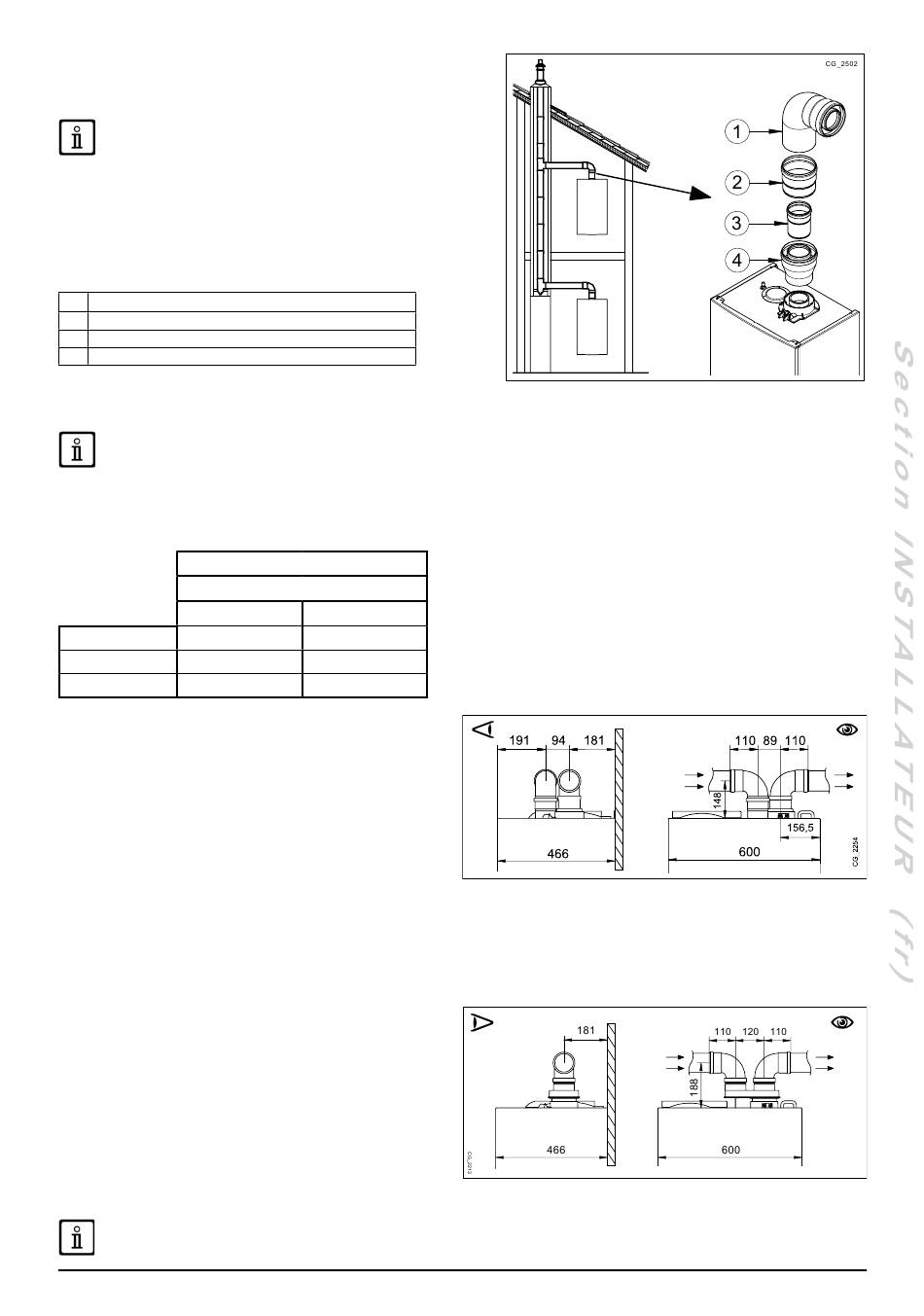

13.1.1 RACCORDEMENT 3CEP (C43P)
Conduit collectif pour chaudière étanche fonctionnant
en pression positive
Ce type d'installation peut être réalisé avec des chaudières
fonctionnant au gaz naturel (G20-G25)
Pour raccorder la chaudière sur un conduit 3CE P (C43P), il est
impératif de rajouter en sortie de chaudière le clapet anti retour.
Pour ces types de raccordement, il est obligatoire d'utiliser une
fumisterie conforme aux exigences de la règlementation ou titulaire
d'un DTA (Document Technique d'Application) du CSTB.
Le dimensionnement du conduit collectif est réalisé par le fournisser
de ce conduit conformément à la norme NF EN 13384-2.
1
Coude 90° Ø 80/125 mm
2
Conduit Ø 80/125 mm
3
Clapet anti-retour Ø 80 mm
4
Adaptateur Ø 60/100 -> 80/125 mm

REGLAGE VITESSE VENTILATEUR (PUISSANCE MINIMUM)

Ce type d'installation peut être réalisé avec des chaudières fonctionnant au gaz naturel (G20-G25)
Pour ce type d'installation il est nécessaire modifier le paramètre 9524 (vitesse du ventilateur à la puissance minimale) de la carte
électronique en fonction de la pression positive maximale de la cheminée. Voir le tableau ci-dessous pour les valeurs qu'il faut
modifier.
Pour accéder au paramètre 9524 et modifier la valeur de la vitesse voir aussi le chapitre MODALITÉS DE CHANGEMENT DE
GAZ.
9524 - N°de tours/min (rpm)
Pression cheminèè max
10 mm H
Model chaudière
G20/G25
3.24
3580
3.33
3580
13.2 CONDUITS SÉPARÉS
Ce type de conduit permet l'évacuation des gaz brûlés tant
à l'extérieur de l'édifice que dans les conduits de fumée
individuels. L'aspiration de l'air comburant peut se faire dans
des zones différentes de celles d'évacuation. L'accessoire à
double voie, fourni comme accessoire, comprend un raccord
réducteur de l'évacuation 80 (B) et un raccord d'aspiration de
l'air (A). Utiliser le joint et les vis du raccord d'aspiration de l'air
qui avaient été préalablement ôtés du bouchon.
Le coude à 90° permet de raccorder la chaudière aux conduits
d'évacuation et d'aspiration selon les différentes exigences. Il
peut également être utilisé comme coude supplémentaire à accoupler au conduit ou au coude à 45°
• L'insertion d'un coude à 90° réduit la longueur totale du conduit de 0,5 mètre.
• L'insertion d'un coude à 45° réduit la longueur totale du conduit de 0,25 mètre.
• Le premier coude à 90° ne rentre pas dans le calcul de la longueur maximum disponible.
KIT SÉPARATEUR DE FLUX INDIVIDUEL (ACCESSOIRE ALTERNATIF)
Pour des installations particulières des conduits d'évacuation/
aspiration des fumées, il est possible d'utiliser l'accessoire
séparateur de flux individuel (C) fourni comme accessoire. Cet
accessoire permet d'orienter l'évacuation et l'aspiration dans
n'importe quelle direction grâce à sa possibilité de pivoter
à 360°. Ce type de conduit permet l'évacuation des fumées
tant à l'extérieur de l'édifice que dans les conduits de fumée
individuels. L'aspiration de l'air comburant peut se faire dans
des zones différentes de celles d'évacuation. Le kit séparateur
de flux est fixé sur la tourelle (100/60 mm) de la chaudière
et permet à l'air comburant et aux fumées d'évacuation
d'entrer/sortir de deux conduits (80 mm) séparés. Pour des
informations plus détaillées, lire les instructions de montage
qui accompagnent cet accessoire.
DES EXEMPLES D'INSTALLATION DES CONDUITS D'ÉVACUATION, ET LES LONGUEURS ADMISES, SONT DISPONIBLES À
LA FIN DE CETTE NOTICE DANS L'ANNEXE « SECTION » D.
O
15 mm H
O
2
2
G20/G25
3850
3820
15
A
B
7116659.01 (1-02/14)
