OUVREZ LE ROBINET D'ISOLEMENT DE L'INSTALLATION
ET BRANCHEZ L'ADAPTATEUR DANS LA PRISE MURALE.
3. Si la pression dans le système est inférieure à la valeur de
consigne du réducteur de pression, la pompe se mettra
en marche. La pompe continuera de fonc tionner jusqu'à
ce que la pression de l'installation atteigne la valeur de
consigne du réducteur de pres sion. Les cycles de la pompe
peuvent être accélérés.
4. S'il est nécessaire que la pression dans le système soit
plus élevée, réglez le réducteur de pression à la valeur
requise comme suit :
A) Dévissez l'écrou autoblocant.
ENTRETIEN
Le GMP ne requiert aucun entretien à intervalles fixes.
LA PRESSION DE L'INSTALLATION SE SITUE SOUS LA VALEUR DE CONSIGNE
CAUSE POSSIBLE
Le robinet d'isolement du système est fermé.
Le système d'appoint n'est pas branché.
Le système d'appoint n'est pas alimenté.
Le niveau du réservoir est bas.
L'interrupteur à flotteur a éteint la pompe.
Le réducteur de pression est mal réglé.
Le manomètre est défectueux.
Le moteur de la pompe est en panne.
LA POMPE NE S'AUTO-AMORCE PAS
CAUSE POSSIBLE
Un clapet de non-retour externe ou un régulateur
de pression a été installé entre le système et le GMP.
Une poche d'air s'est formée dans la pompe.
LA POMPE CYCLE CONTINUELLEMENT.
CAUSE POSSIBLE
De l'air est expulsé de l'installation
pour être remplacé par du liquide.
Un clapet de non-retour externe ou un régulateur
de pression a été installé entre le système et le GMP.
L'interrupteur à flotteur de contrôle de niveau
combiné (piggyback) n'éteint pas la pompe.
Le système a une fuite.
12
B) Tournez la vis dans le sens des aiguilles d'une montre
jusqu'à ce que le manomètre indique la pression désirée.
C) Maintenez la vis en position et serrez l'écrou auto blo
quant. Le réducteur de pression standard du système
d'appoint peut être réglé jusqu'à une pression de 35 PSI.
D) Bloquez la vis et serrez l'écrou de sûreté.
5. Pour obtenir une pression inférieure, ouvrir le robinet de
sûreté et laisser descendre la pression sous le niveau de
pression désirée. Refaire les étapes du point 4.
MESURE DE CORRECTION
Ouvez le robinet d'isolement.
Branchez le système à une prise murale. Assurez-vous que
l'extémité se connectant sur l'unité est branchée, ainsi que la
fiche allant dans la prise murale.
Vérifiez si la prise murale est alimentée en électricité.
Ajoutez du liquide. Trouvez la source de fuite et réparez.
Réglez le réducteur de pression (Étape 4 de la mise en marche).
Vérifiez la pression à l'aide d'un autre manomètre.
Remplacez le manomètre défectueux.
Remplacez la pompe.
MESURE DE CORRECTION
Enlevez le clapet de non-retour ou le régulateur de pression.
Purgez la conduite d'alimentation.
MESURE DE CORRECTION
Laissez le temps nécessaire pour que l'air soit expulsé.
La pompe cesse de fonctionner lorsque tout l'air est purgé.
Enlevez le clapet de non-retour ou le régulateur de pression.
Assurez-vous que l'interrupteur à flotteur de niveau
combiné fonctionne correctement et qu'il n'est pas
maintenu en position fermée (flottaison).
Trouvez la source de la fuite et réparez.

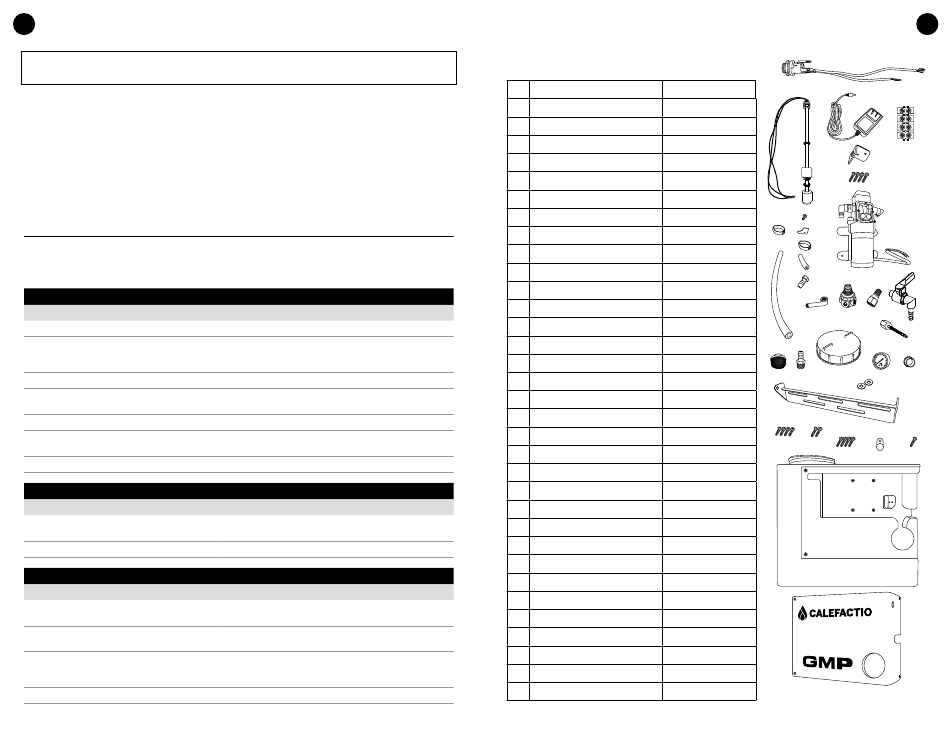

GMP4 PIÈCES
RÉF. DESCRIPTION
1
Pompe
2
Réservoir
3
Plaque Aluminium devant
4
Bouchon
5
Flotte
6
Manomètre
7
Connecteur coude
8
Soupape de régulation de pression
9
Connecteur valve
GMP4-PRVCONNECT
10 Valve ¹⁄
" MNPT × ¼" cannelé
8
11 Boyau renforcé 4.5"
12 Attache
13 Tuyau ³⁄
ID × 4 ¾"
8
14 Adaptateur ¼ MNPT × ³⁄
cannelé
8
15 Plaque aluminium PRV
16 Attache
17 Tuyau ³⁄
ID × 13 ½"
8
18 Raccord cannelé × fileté pour tamis
19 Tamis
20 Plaque aluminium Jack
21 Jack femelle
22 Bornier
23 Adaptateur AC/DC
24 Support mural
25 Obturateur noir 1"
26 VIS 10-32 × ½" SS
27 VIS GMP4 M3 × 6 mm SS
28 VIS 10-32 × ³⁄
" SS
8
29 VIS 10-32 × ½" SS
30 Rondelle
31 VIS 4 x 5/8" SS
GMP4VISBORNIERJCK
32 Serre câble
33 Screw ½" SS
21
No DE PIÈCE
GMPPUMP24V
GMPTANK4
GMP4-APFRONT
GMPLID
GMP4FLOAT
GAGE0-100BACK
5
GMP4-ELBOW
27
15
GMP-BRASSPRV
16
12
13
GMP1103
14
XASBH45
GMP4CLAMPPUMP
7
8
B38100
17
GMP025A
GMP4-APPRV
19
18
4
GMP4CLAMP
GMPFILLING-HOSE
24
GMP1256C
28
GMPSTRAINER
29
31
GMP4-APJACK
CALFJACK
GMP4-BORNIER
CALF24V
GMP4-WALLB
APHP013A
GMP4VISPOMPE
GMP4VISPRV
GMP4VISPLAQUE
GMP4VISBKT
GMP4-WASHERBKT
GMP4-PASSEFILS
GMP-VISTREE
FR
23
22
20
26
1
9
10
11
6
25
30
32
33
2
3
13
