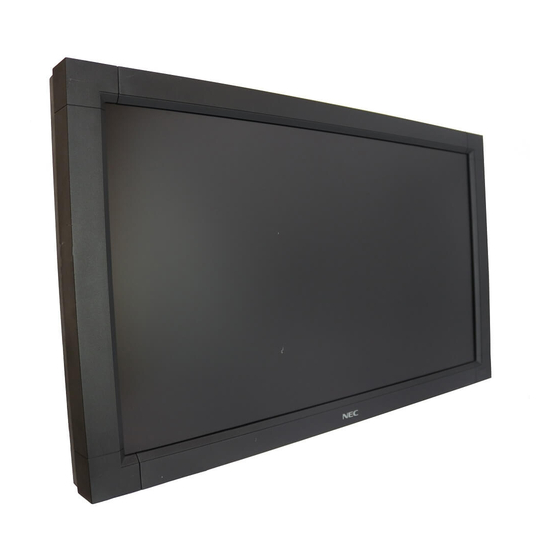

- Page 1 Manuel Utilisateur MultiSync V321 MultiSync V421 MultiSync V461...
-
Page 2: Table Des Matières
Index Informations importantes ..........................Français-1 Avertissement, Attention ........................Français-1 Informations d’inscription ..........................Français-1 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Installation ..............................Français-5 Noms et fonctions des pièces ........................Français-8 Panneau de commande ........................Français-8 Panneau des connexions ........................ -
Page 3: Informations Importantes
Informations d’inscription Déclaration Déclaration du constructeur Nous certifions par le présent document que les sous la marque suivante : moniteurs couleur MultiSync V321 (L329N8)/ MultiSync V421 (L429N9)/MultiSync V461 (L469NA) sont conformes à : La directive européenne 2006/95/CE : – EN 60950-1 NEC Display Solutions, Ltd. -
Page 4: Déclaration De Conformité Du Département Canadien Des Communications
Par le présent document, nous déclarons que l’équipement indiqué ci-dessus est conforme aux normes techniques décrites dans les règlements de la FCC. Microsoft et Windows sont des marques déposées de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
Consignes de sécurité, d’entretien, et conseils d’utilisation POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER Débranchez immédiatement le moniteur de la prise murale et CE QUI SUIT POUR LE RÉGLAGE ET L’UTILISATION DU confiez la réparation à du personnel qualifié dans les cas suivants : MONITEUR MULTI-FONCTIONS : •... - Page 6 Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Cache pour l’interrupteur principal • Cordon d’alimentation* • Fixation x 2 • Câble de signal vidéo • Vis pour fixation (M4 x 8) x 2 •...
-
Page 7: Installation
Il est fortement recommandé • Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifié et autorisé afin doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriée. La non-observation des sorte que le côté... -
Page 8: Fixation Des Accessoires De Montage
Tout accessoire de montage non conforme aux directives Laissez assez d’espace ou installez un système d’air NEC ou non approuvé par NEC doit répondre aux exigences conditionné autour du moniteur, de manière à ce que la de la méthode de montage compatible VESA. - Page 9 4. Basculement Si vous utilisez l’écran LCD avec le support, fixez l’écran à un mur à l’aide d’un cordon ou d’une chaîne suffisamment solide pour supporter le poids du moniteur, afin que celui-ci ne tombe pas. Fixez le cordon ou la chaîne au moniteur à l’aide de l’attache et de la vis fournies.
-
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande ARRET MARCHE Bouton d’alimentation ( ) Bouton EXIT Allume et éteint l’appareil. Voir également page 16. Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton EXIT pour revenir Bouton MUTE au menu précédent. -
Page 11: Panneau Des Connexions
Remarque : Cette connexion est utilisée pour un haut- VIDEO2 VIDÉO parleur supplémentaire. SP-3215 pour MultiSync V321, SP-P4046 pour MultiSync SORTIE RGB (mini-connecteur D-Sub 15 broches) V421, SP-4615 pour MultiSync V461. Pour émettre le signal provenant du connecteur VGA et Lorsque vous utilisez le SP-P4046 pour le modèle V421,... -
Page 12: Télécommande Sans-Fil
Télécommande sans-fil Bouton PIP (Picture In Picture) Bouton ON/OFF : Bascule entre IMAGE DANS IMAGE et POP (image hors image). Voir page 20. Bouton INPUT : Sélectionne le signal « image dans l’image ». Bouton CHANGE : Remplace par l’image principale et la sous-image. -
Page 13: Distance D'utilisation De La Télécommande
Distance d’utilisation de la télécommande Pointez pendant le réglage des boutons le haut de la télécommande en direction du capteur à distance du moniteur. Utilisez la télécommande à une distance d’environ 7 m de l’avant du capteur à distance et à un angle horizontal et vertical de 30°... -
Page 14: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AAA » en faisant correspondre les ATTENTION : L’installation de l’écran doit être effectuée signes (+) et (–) sur chaque pile avec ceux gravés à... - Page 15 5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 6. Fonctionnement de l’équipement externe connecté au moniteur Affichez le signal de la source d’entrée désirée. 7.
-
Page 16: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo avec horloge de pixels d’une fréquence supérieure à 165 MHz n’affichent pas correctement les images. -
Page 18: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur ON afin d’allumer le moniteur à l’aide de la télécommande ou du bouton Power sur le devant du moniteur LCD. -
Page 19: Indicateur D'alimentation
Indicateur d’alimentation NORMAL : affiche le même rapport de format que celui envoyé par la source. FULL (PLEIN) : couvre la totalité de l’écran. Statut DYNAMIC (DYNAMIQUE) : étend les images 4:3 sur la Position MARCHE Vert totalité de l’écran sans linéarité. Une partie de la zone Position ARRÊT Rouge d’image extérieure sera coupée du fait de l’extension. -
Page 20: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) Télécommande Appuyez sur le bouton Appuyez sur le bouton Appuyez sur le Appuyez sur le bouton Appuyez sur le MENU pour ouvrir le « + », « - » pour bouton SET Haut, Bas ou « + », « - » bouton MENU ou menu principal. -
Page 21: Image
Paramètre Default IMAGE LUMINOSITÉ Règle la luminosité globale de l’image et de l’arrière-plan. CONTRASTE Règle la luminosité de l’image en fonction du signal d’entrée. REMARQUE : le mode Image sRGB est un mode standard et ne peut pas être changé. NETTETÉ... -
Page 22: Réglage
RÉSOLUTION H. Règle la taille horizontale de l’image. Appuyez sur le bouton + pour élargir et sur le bouton - pour rétrécir la largeur de l’image à l’écran. ENTRÉE VGA,RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Appuyez sur le bouton + pour élargir et sur le bouton - pour rétrécir la largeur de l’image à l’écran. ENTRÉE VGA,RGB/HV uniquement RÉSOLUTION Sélectionne le signal d’entrée en fonction des valeurs 1024x768, 1280x768, 1360x768 et 1366x768, s’il existe un... -
Page 23: Affichages Multiples
OSD POSITION H. Règle la position horizontale du menu OSD. OSD POSITION V. Règle la position verticale du menu OSD. INFORMATIONS OSD Sélectionne les informations affichées par l’OSD. Il s’agit des informations affichées par l’OSD pour tout changement du signal ou de la source, ou lorsqu’un message d’avertissement, tel que pas de signal ou hors limites, s’affiche. -
Page 24: Option Avancée
COULEUR BORDURE Règle la couleur des bordures latérales quand une image 4:3 est affichée. CÔTÉ La barre s’éclaircit quand vous appuyez sur le bouton +. La barre s’assombrit quand vous appuyez sur le bouton -. RÉINIT PROTECTION AFFICH Réinitialise tous les paramètres dans le menu PROTECTION AFFICH pour revenir aux paramètres usine. OPTION AVANCÉE MODIFICATION ENTRÉE Définit la vitesse de modification de l’entrée. - Page 25 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
-
Page 26: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. Les fonctions pouvant être contrôlées par un PC sont : • La mise sous/hors tension •... -
Page 27: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN » (Voir page 21). -
Page 28: Préparation Avant L'utilisation
été défini dans le fichier HOSTS de l’ordinateur utilisé. Exemple 1 : Lorsque le nom d’hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL. - Page 29 Paramètre de notification par e-mail http://<adresse IP du moniteur>/lanconfig.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notification avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. NOM D’HÔTE Saisissez le nom d’hôte du réseau connecté...
-
Page 30: Fonctionnalités
VESA (FDMIv1). Permet de monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 31: Résolution Des Problèmes
• Il est possible qu’une panne se soit produite. Contactez (Veuillez consulter le manuel de votre carte graphique ou de votre revendeur NEC DISPLAY SOLUTIONS autorisé. votre système pour modifier le mode graphique.) L’image n’est pas à la bonne taille •... -
Page 32: Caractéristiques - V321
Caractéristiques – V321 Spécifications du produit Module LCD 80,0 cm en diagonale Pas : 0,511 mm Résolution : 1366 x 768 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Max.) Rapport de contraste : 3000:1... -
Page 33: Caractéristiques - V421
Caractéristiques – V421 Spécifications du produit Module LCD 106,7 cm en diagonale Pas : 0,485 mm Résolution : 1920 x 1080 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 500 cd/m (Max.) Rapport de contraste : 1300:1... -
Page 34: Caractéristiques - V461
Caractéristiques – V461 Spécifications du produit Module LCD 116,8 cm en diagonale Pas : 0,530 mm Résolution : 1920 x 1080 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Max.) Rapport de contraste : 3000:1... -
Page 35: Brochage
Brochage Entrée RS-232C N° broche D-SUB 9 broches connecté au 7 et 8 connecté au 6 connecté au 4 connecté au 1 et 8 connecté au 1 et 7 Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C. Français-33... -
Page 36: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
