5. Montage / Démontage
Raccordement au secteur et protection des câbles

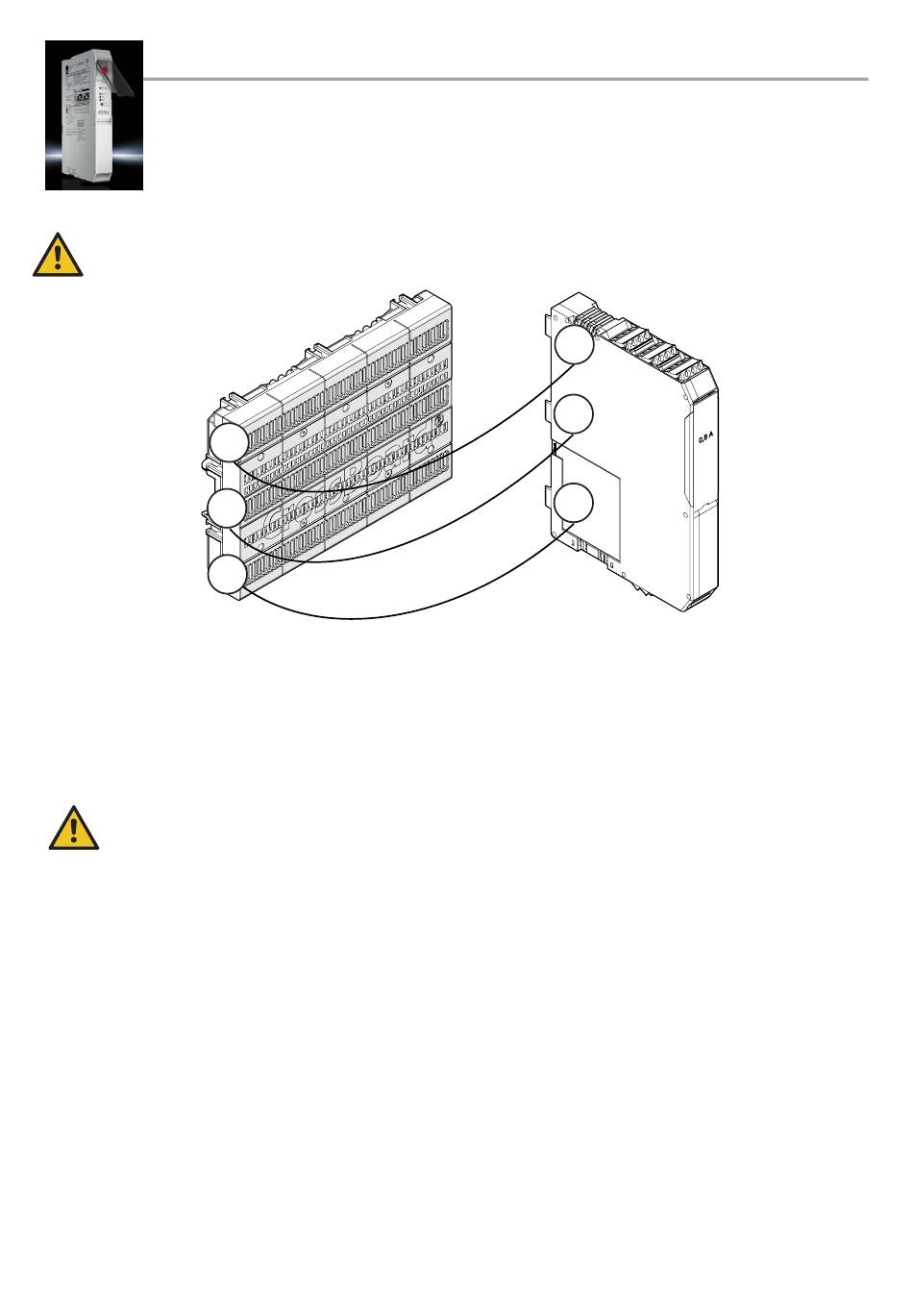

• Lors du raccordement du tableau RiLine Compact triphasé, l'ordre des phases doit toujours être respecté !
L1
L2
L3
• Les entrées de tension d'alimentation de commande et de tension de commande ne doivent être utilisées qu'avec des
modules d'alimentation électrique conformes à la norme CEI 61131-2 (avec une ondulation résiduelle de 5 % max.).
• Pour éviter le couplage inductif ou capacitif des impulsions d'interférence avec de longs câbles de commande, il est recom-
mandé d'utiliser des câbles blindés.
• Utiliser des câbles en cuivre avec un agrément de 75 °C pour une utilisation avec une « alimentation isolée à basse tension et à
énergie limitée ».
Sécurité électrique !
Lorsque deux fils doivent être raccordés à une borne, ils doivent être de même section.
Remplacement des fusibles
• Démonter les appareillages de commande de moteur du tableau RiLine Compact.
• Les câbles de sortie du moteur doivent être retirés ►Ôter le bloc de jonction de tension de sortie triphasée de l'appareil [12].
• Une fois le couvercle du compartiment de fusible [13] ouvert, les fusibles peuvent être retirés.
• De nouveaux fusibles doivent être insérés. Tous les fusibles doivent être remplacés en même temps !
• Seuls les fusibles qui sont indiqués au point 6 dans les tableaux doivent être utilisés avec l'appareil.
• Après fermeture du couvercle du compartiment de fusible, les câbles de sortie du moteur (bloc de jonction de tension de sortie
triphasée [12]) sont reconnectés et l'appareil est placé sur le tableau RiLine Compact en position fermée.
8
Notice de montage, d'installation et d'utilisation pour appareillages de commande de moteur RiLine Compact
