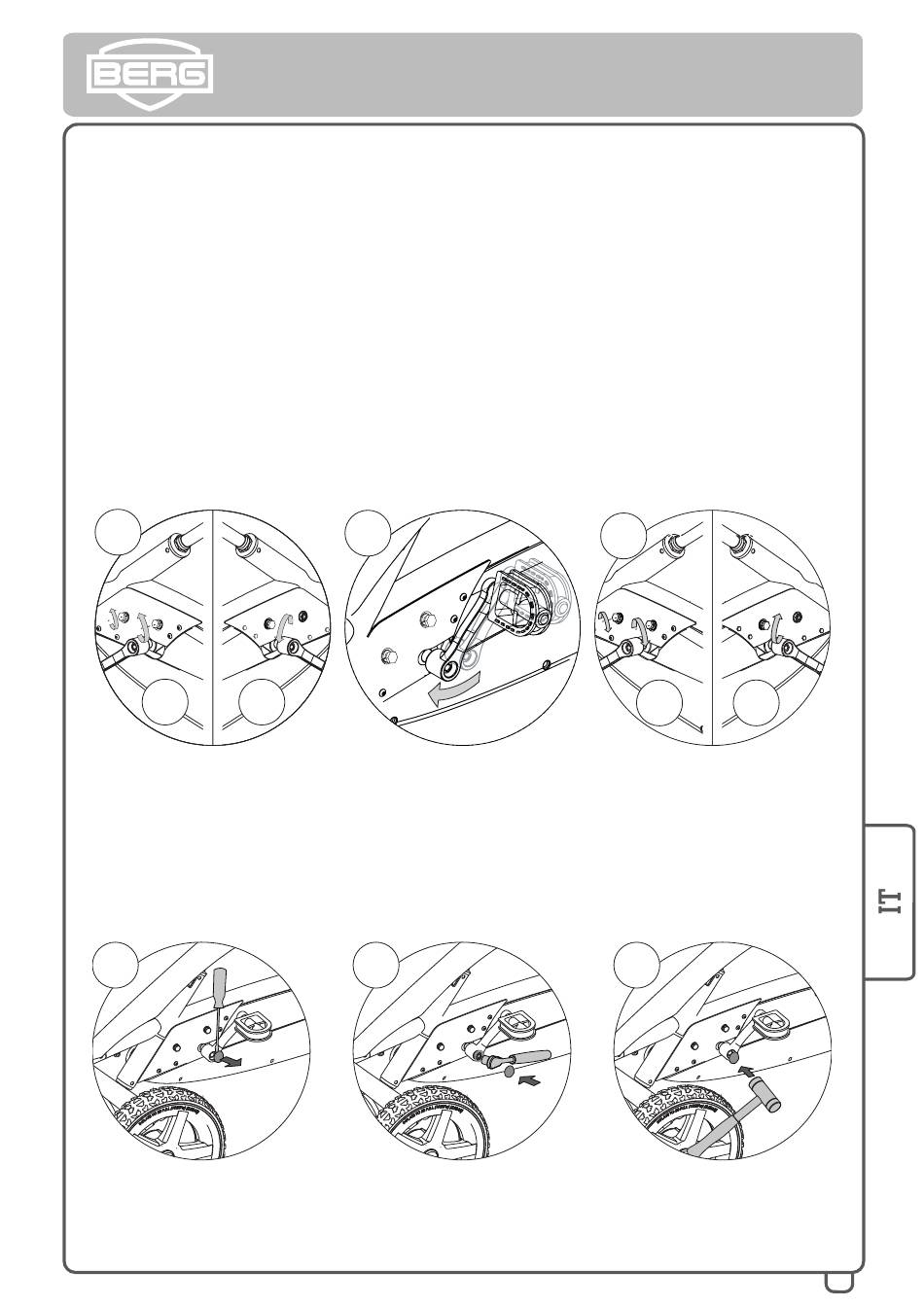

Per tendere la catena posteriore:
• Rimuovere il cappuccio protettivo.
• Allentare i dadi del perno.
• Tendere la catena spostando in avanti il perno del pedale e tenerlo stretto.
• Assicurarsi che il perno rimanga esattamente parallelo all'asse posteriore.
• Stringere di nuovo i dadi del perno.
• La catena ha la tensione corretta se nella parte centrale possa essere spinta verso il basso di 6
millimetri.
• Stringere di nuovo i quattro bulloni. Tenere la ruota dentata parallela alla protezione della catena.
• Montare la protezione della catena quando la catena ha la giusta tensione.
• La protezione della catena deve essere rimossa per ungere la catena e controllare la sua tensione.
Tendere la catena anteriore:
• Allentare i bulloni della manovella nella parte inferiore della struttura.
• Tendere la catena spostando in avanti il perno del pedale e tenerlo stretto.
• Serrare di nuovo i bulloni. Deve essere possibile spingere il centro della catena verso il basso di 1 cen-
timetro. Per controllare questo è necessario rimuovere la parte inferiore della custodia della catena.
1
L R

3.2.4.2 Regolazione della manovella

Dopo aver utilizzato il nuovo prodotto per diversi giorni (uso intensivo) o per un massimo di due
settimane (uso normale) dopo l'acquisto, i bulloni di montaggio delle manovelle sinistra e destra devono
essere montati e serrati di nuovo (vedi figura in basso). Si noti che devono essere 'serrati a mano', vale a
dire con un atto di serraggio di 30Nm al massimo (con effetto normale, dopo un breve periodo di utilizzo,
come risultato della forza applicata ai pedali, la manovella si adatta).
Quando ciò non avviene regolarmente, si può produrre l'effetto di arrecare danno alla manovella
centrale. Questo rischio può essere evitato serrando ulteriormente i bulloni.
1
2
2
Rally Pearl
3
L R
3
