FLUXUS G831
Mesure bidirectionelle
direction d'écoulement
• Le plan de faisceau sonore est orienté
au gré du coude le plus proche (selon
que la conduite est horizontale ou
verticale – voir ci-dessus).
6.2.2
Montage des atténuateurs acoustiques
Les atténuateurs acoustiques doivent être montés avant la fixation pour capteur.
• Les ondes ultrasonores se propagent non seulement dans le fluide, mais également dans la paroi de la conduite. Des
atténuateurs acoustiques pour capteur sont montés pour agir contre la propagation des ondes ultrasonores dans la paroi
de la conduite.
• Les ondes ultrasonores se réfléchissent sur les points de réflexion (p. ex. brides). Des atténuateurs acoustiques pour
conduite sont montés pour réduire l'amplitude des ondes ultrasonores réfléchies.
• Suivant le type de capteur, il est nécessaire de monter plusieurs épaisseurs d'atténuateurs acoustiques.
6.2.2.1
Atténuateurs acoustiques pour capteur
Les atténuateurs acoustiques pour capteur sont fixés le long de la conduite.
Le montage dépend du diamètre extérieur de la conduite :
• < 900 mm : toute la circonférence de la conduite est recouverte d'atténuateurs acoustiques pour capteur
• > 900 mm : la circonférence de la conduite n'est recouverte que partiellement d'atténuateurs acoustiques pour capteur
La fixation pour capteur est montée sur les atténuateurs acoustiques pour capteur.

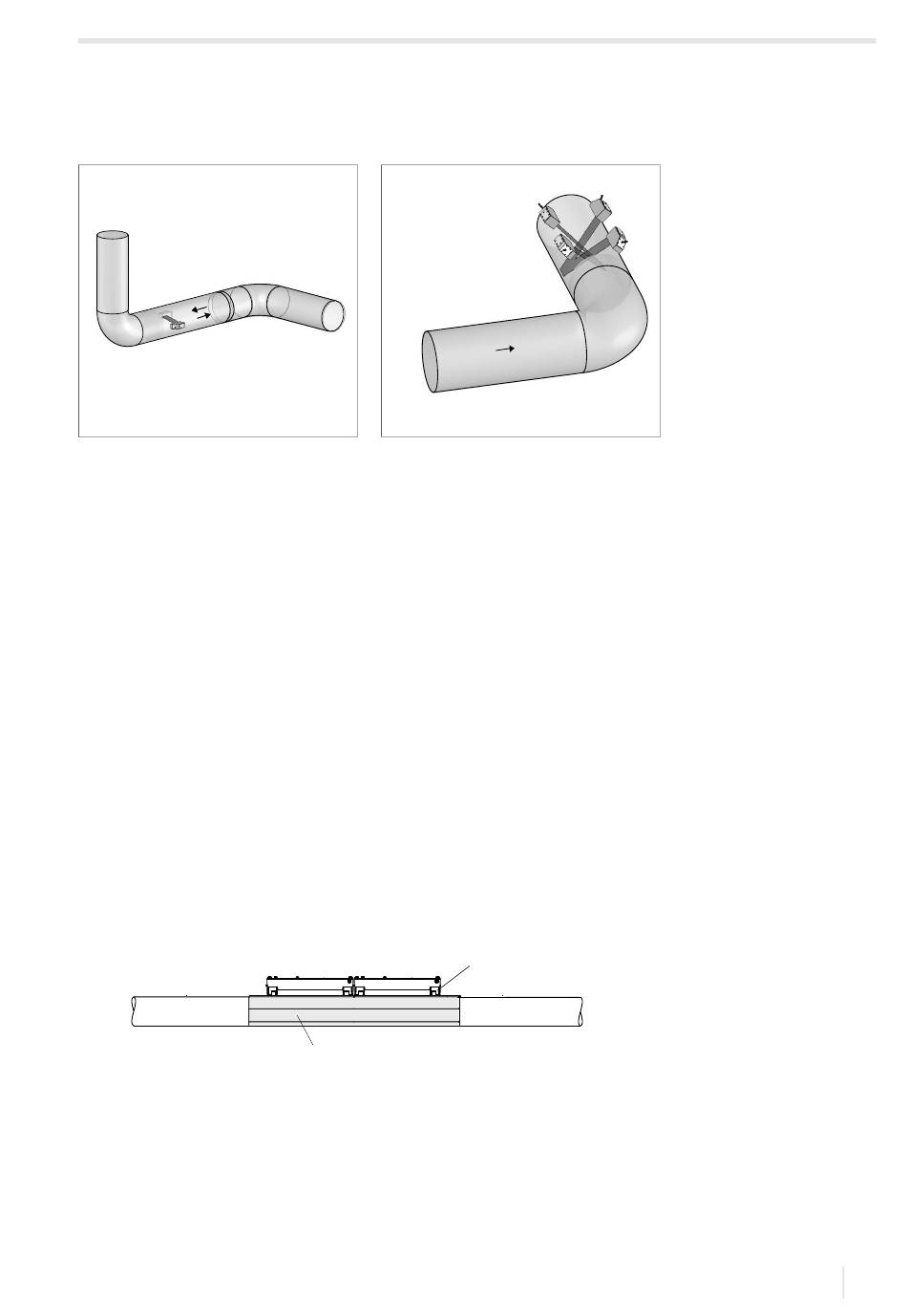

Fig. 6.4 :
Atténuateurs acoustiques pour capteur en montage réflexion
1 – fixation pour capteur
2 – atténuateurs acoustiques pour capteur
UMFLUXUS_G831V1-0FR, 2021-05-01
Mesure en montage réflexion
à 2 faisceaux et 2 plans
direction d'écoulement
• Les 2 plans de faisceau sonore sont
sélectionnés sous un angle de 45° par
rapport au plan du coude. Le coude est
situé avant le point de mesure.
• Si la conduite est horizontale, les
capteurs sont montés sur la moitié
supérieure de la conduite.
1
2
6 Montage
6.2 Capteurs
35
