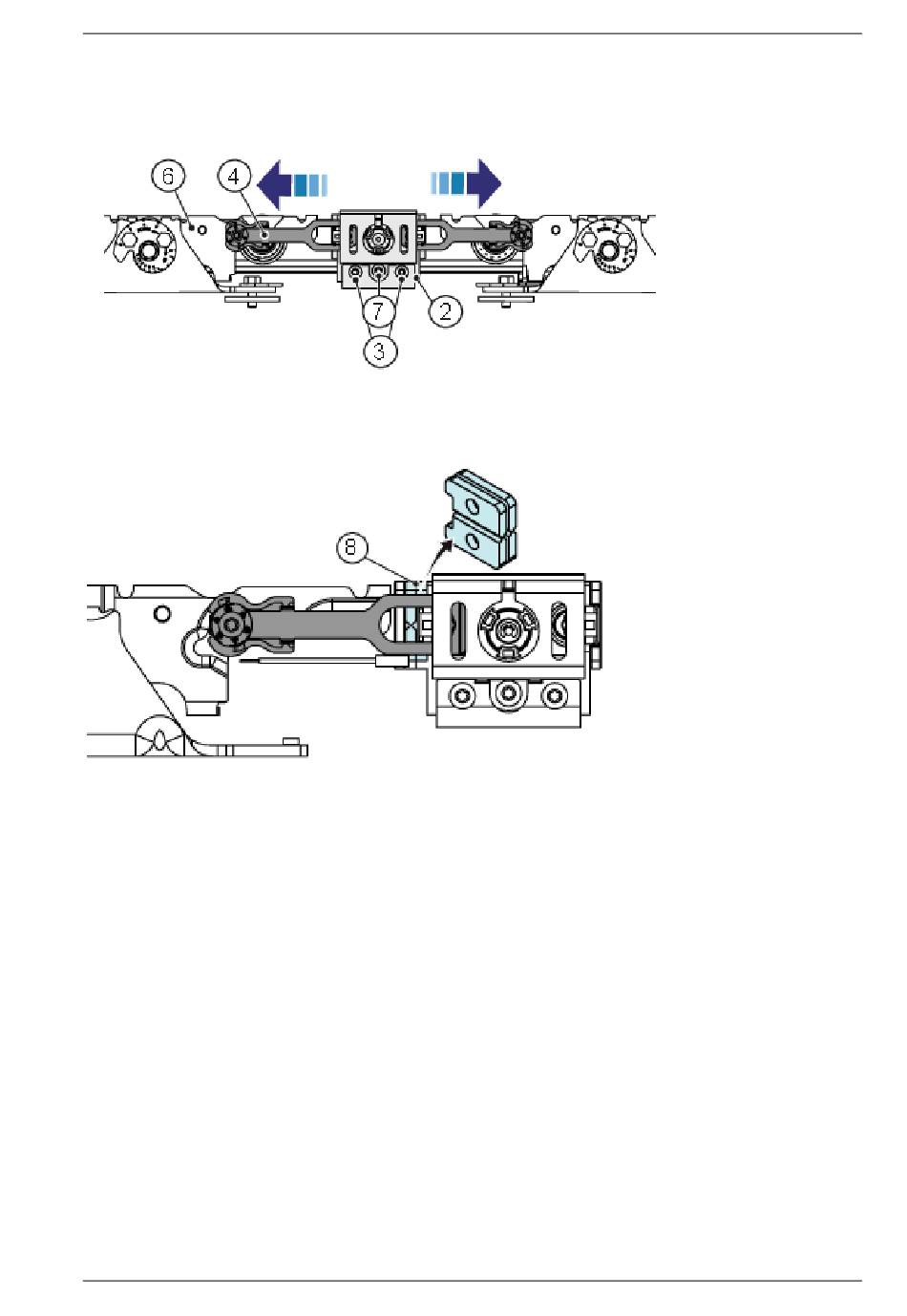

e Quand le verrou est centré, serrez les vis extérieures (3) sur le verrou (2). Fixez le verrou en
resserrant la vis centrale (7). Quand la vis centrale (7) est serrée, il y aura une petite encoche
sur la poutre.
f
La rondelle de réglage (8) est utilisée pour la porte simple quand le verrou est utilisé comme
butée de porte. Placez une ou deux rondelles de réglage pour ajuster l'espace dans le verrou.
15.6.2
Branchement de LD, LDP, LDB
Grosse bobine sur LD, LDP, LDB, connecte à ;
Noir versMCU:18
Noir versMCU:19
Noir versIOU:16
Blanc versIOU:17
Bobine de petit verrou bi-stable ;
Bleu versIOU:16
Gris versIOU:17
ou
Noir versIOU:16
Blanc versIOU:17
1016248-EMfr-FR-7.0
Edition 2019-11-08
15 Accessoires
2
Verrouillage
3
Vis extérieure
4
Loquet à ressort
6
Chariot de porte
7
Vis centrale
8
Rondelle de réglage
109
