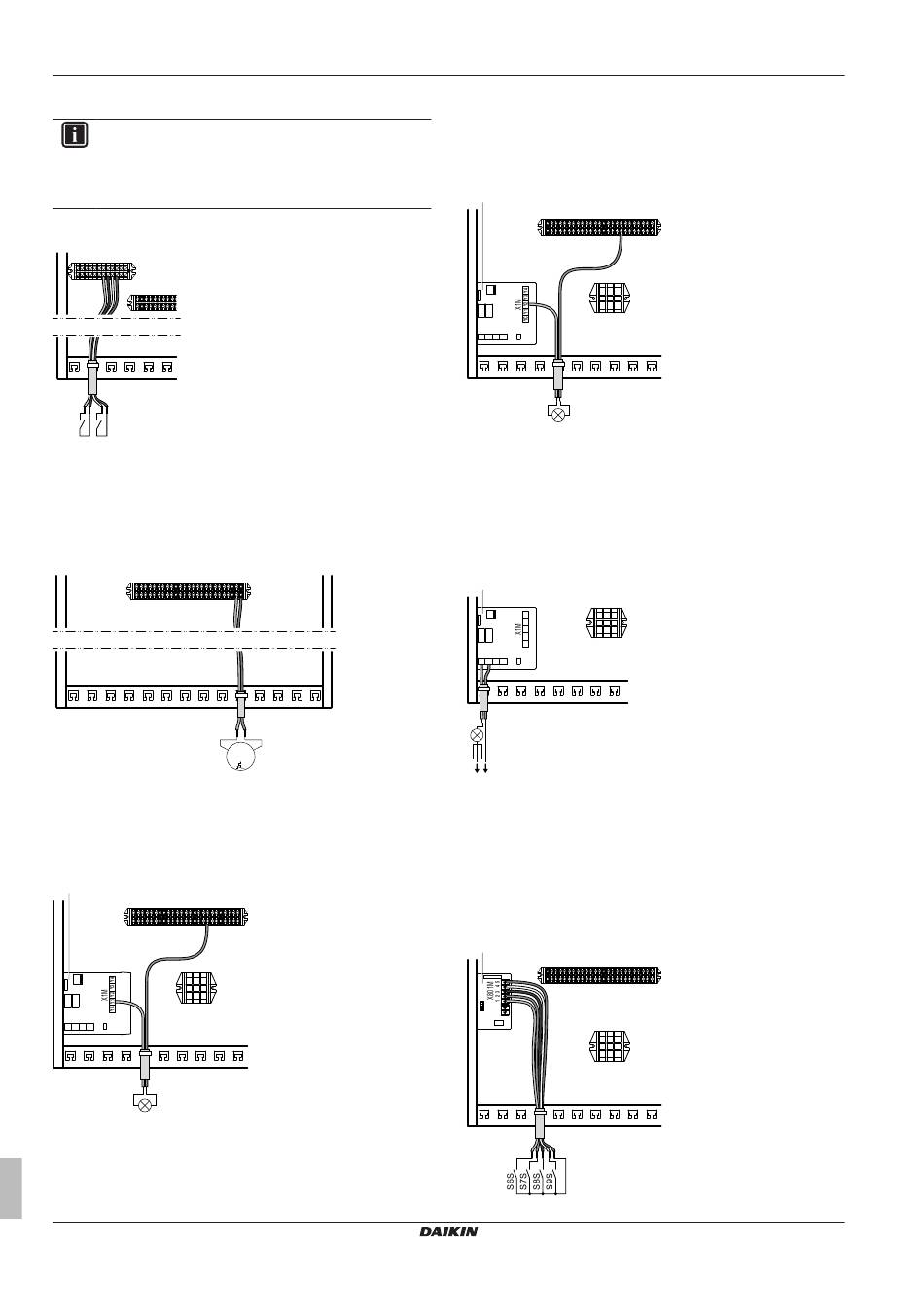

7 Installation
7.9.13
Raccordement des compteurs électriques
INFORMATIONS
Dans le cas d'un compteur électrique avec sortie transistor,
vérifiez la polarité. La polarité positive DOIT être
connectée à X5M/7 et X5M/9; la polarité négative à X5M/8
et X5M/10.
1 Raccordez le câble des compteurs électriques aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
7 8 910
X5M
X2M
S2S S3S
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.9.14
Raccordement de la pompe à eau chaude
sanitaire
1 Raccordez le câble de la pompe à eau chaude sanitaire aux
bornes adaptées comme indiqué sur l'illustration ci-dessous.
X2M
M2P
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.9.15
Raccordement de la sortie alarme
1 Raccordez le câble de la sortie alarme aux bornes adaptées
comme indiqué sur l'illustration ci-dessous.
a
29
X2M
X1M
A4P
X2M
a
L'installation de EKRP1HB est requise.
2 Fixez le câble avec les attaches sur les supports d'attaches.
Guide de référence installateur
50
34
35
M
1~
7.9.16
Raccordement de la sortie de MARCHE/
ARRÊT du rafraîchissement/du chauffage
1 Raccordez le câble de la sortie de MARCHE/ARRÊT du
rafraîchissement/du chauffage aux bornes adaptées comme
indiqué sur l'illustration ci-dessous.
a
29
X2M
X1M
A4P
X2M
a
L'installation de EKRP1HB est requise.
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.9.17
Raccordement du basculement vers la
source de chaleur externe
1 Raccordez le câble de basculement vers la source de chaleur
externe aux bornes adaptées comme indiqué sur l'illustration ci-
dessous.
a
X1M
A4P
X2M
X1 X2
X3 X4
L N
a
L'installation de EKRP1HB est requise.
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.9.18
Raccordement des entrées numériques
de consommation électrique
1 Raccordez le câble des entrées numériques de consommation
électrique aux bornes adaptées comme indiqué sur l'illustration
ci-dessous.
a
X2M
A8P
X1M
a
L'installation de EKRP1AHTA est requise.
ERHQ+ERLQ011~016 + EHBH/X11+16CB
Daikin Altherma – Bibloc basse température
4P384974-1B – 2017.04
