Précautions Lors Du Raccordement De La Tuyauterie De Réfrigérant; Consignes Pour Le Raccordement De La Tuyauterie De Réfrigérant; Consignes De Pliage Des Tuyaux - Daikin ERHQ011-014-016BA Guide De Référence Installateur

7 Installation
Ordre de montage habituel
Le raccordement de la tuyauterie de réfrigérant implique:
▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure
▪ Raccordement de la tuyauterie de réfrigérant à l'unité intérieure
▪ Installation des pièges à huile
▪ Isolation de la tuyauterie de réfrigérant
▪ Gardez en tête les consignes de:
▪ Pliage des tuyaux
▪ Évasement de l'extrémité des tuyaux
▪ Brasage
▪ Utilisation des vannes d'arrêt

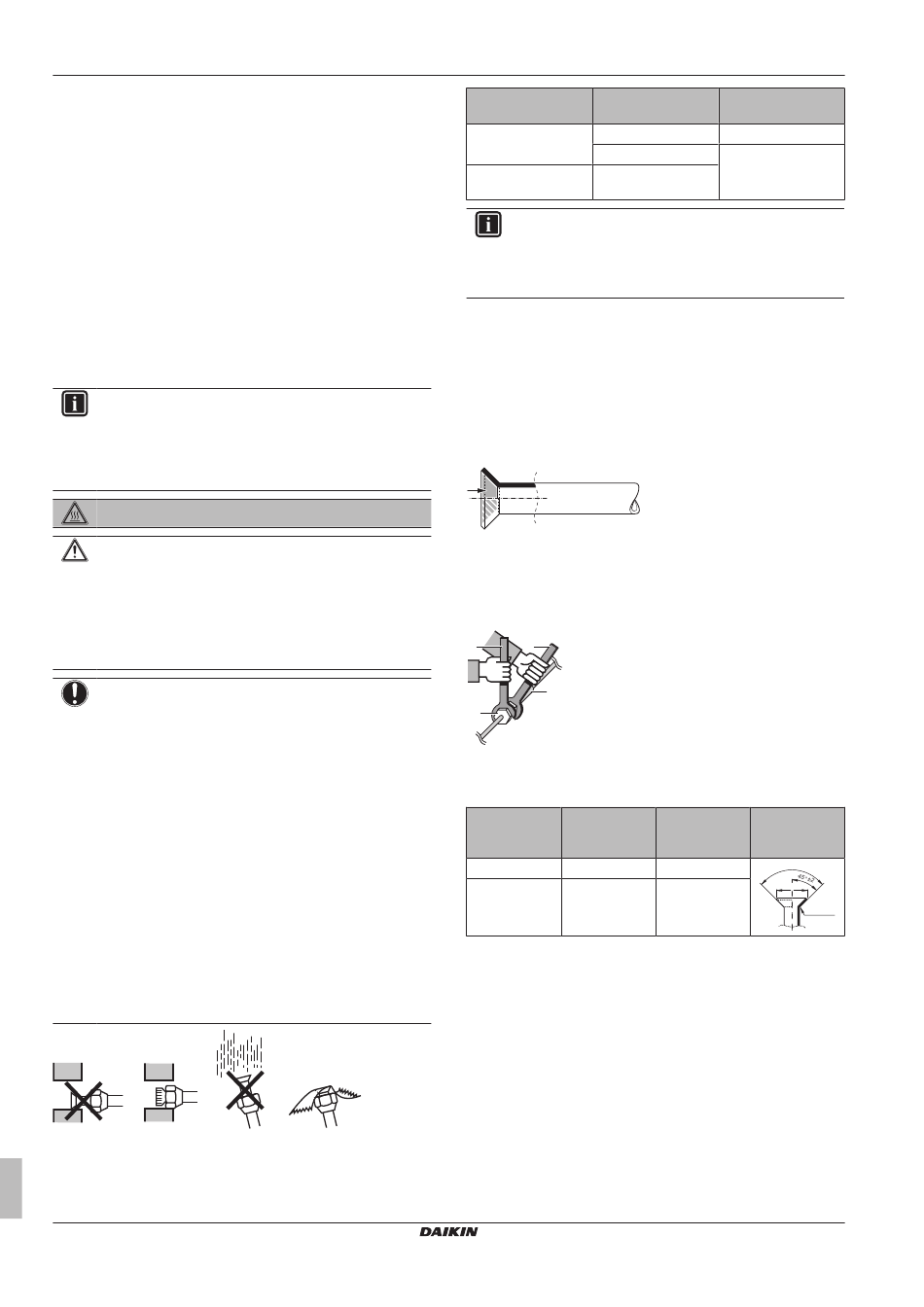

7.5.2 Précautions lors du raccordement de la
tuyauterie de réfrigérant
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
DANGER: RISQUE DE BRÛLURE
ATTENTION
▪ N'UTILISEZ PAS d'huile minérale sur la partie évasée.
▪ NE RÉUTILISEZ PAS la tuyauterie d'installations
précédentes.
▪ N'installez JAMAIS de séchoir sur cette unité R410A
afin de préserver sa durée de vie. Le matériau de
séchage peut se dissoudre et endommager le système.
REMARQUE
Respectez les consignes
tuyauterie du réfrigérant:
▪ Veillez à ce que seul le réfrigérant indiqué soit mélangé
au circuit du réfrigérant (air, par exemple).
▪ Utilisez uniquement du réfrigérant R410A.
▪ Utilisez uniquement des outils d'installation (jauges de
manifold, par exemple) exclusivement conçus pour les
installations R410A, de manière à résister à la pression
et à éviter la pénétration de matériaux étrangers (huiles
minérales et humidité, par exemple) dans le système.
▪ Installez la tuyauterie de manière à ce que l'évasement
ne soit PAS soumis à une contrainte mécanique.
▪ Protégez la tuyauterie comme indiqué dans le tableau
suivant pour éviter que la saleté, du liquide ou de la
poussière ne pénètre dans la tuyauterie.
▪ Faites attention lorsque vous passez des tubes en
cuivre dans des murs (reportez-vous à l'illustration ci-
dessous).
Guide de référence installateur
36
suivantes concernant la
Unité Période
d'installation
Unité extérieure > 1 mois
< 1 mois
Unité intérieure Quelle que soit la
période
INFORMATIONS
N'OUVREZ PAS la vanne d'arrêt du réfrigérant avant de
vérifier la tuyauterie de réfrigérant. Si vous devez charger
du réfrigérant complémentaire, nous vous recommandons
d'ouvrir la vanne d'arrêt du réfrigérant au préalable.
7.5.3 Consignes pour le raccordement de la
tuyauterie de réfrigérant
Prenez les directives suivantes en compte lors du raccordement des
tuyaux:
▪ Enduisez la surface intérieure de l'évasement avec de l'huile
acétique ou de l'huile éthylique lors du raccordement d'un raccord
conique. Faites manuellement 3 ou 4 tours avant de serrer
fermement.
▪ Utilisez toujours 2 clés pour desserrer un raccord conique.
▪ Utilisez toujours une clé de serrage et une clé dynamométrique
pour serrer le raccord conique lors du raccordement la tuyauterie.
Cela permet d'éviter les fuites et les fissures au niveau du
raccord.
a b
c
d
a Clé dynamométrique
b Clé
c Raccord de tuyaux
d Raccord conique
Taille des Couple de
tuyaux (mm) serrage (N•m)
Ø9,5 33~39
Ø15,9 63~75
7.5.4

Consignes de pliage des tuyaux

Utilisez une cintreuse pour plier les tuyaux. Les tuyaux doivent être
pliés aussi délicatement que possible (le rayon du pli doit être de
30~40 mm ou plus).
ERHQ+ERLQ011~016 + EHBH/X11+16CB
Daikin Altherma – Bibloc basse température
Méthode de
protection
Bloquez le tuyau
Bloquez ou bouchez
le tuyau
Dimensions Forme de
d'évasement l'évasement
(A) (mm) (mm)
90° ±2
12,8~13,2
A
19,3~19,7
R=0.4~0.8
4P384974-1B – 2017.04
